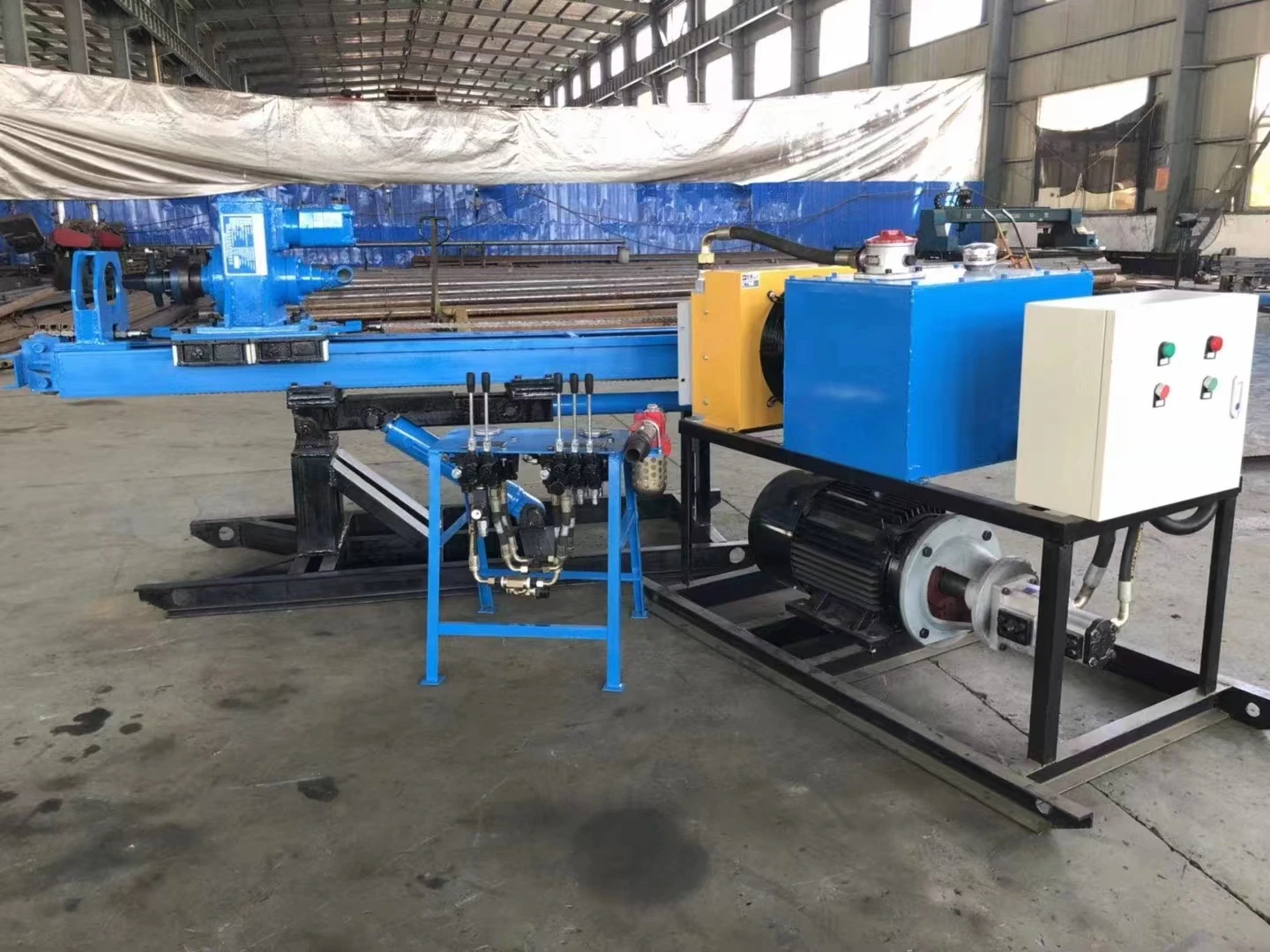

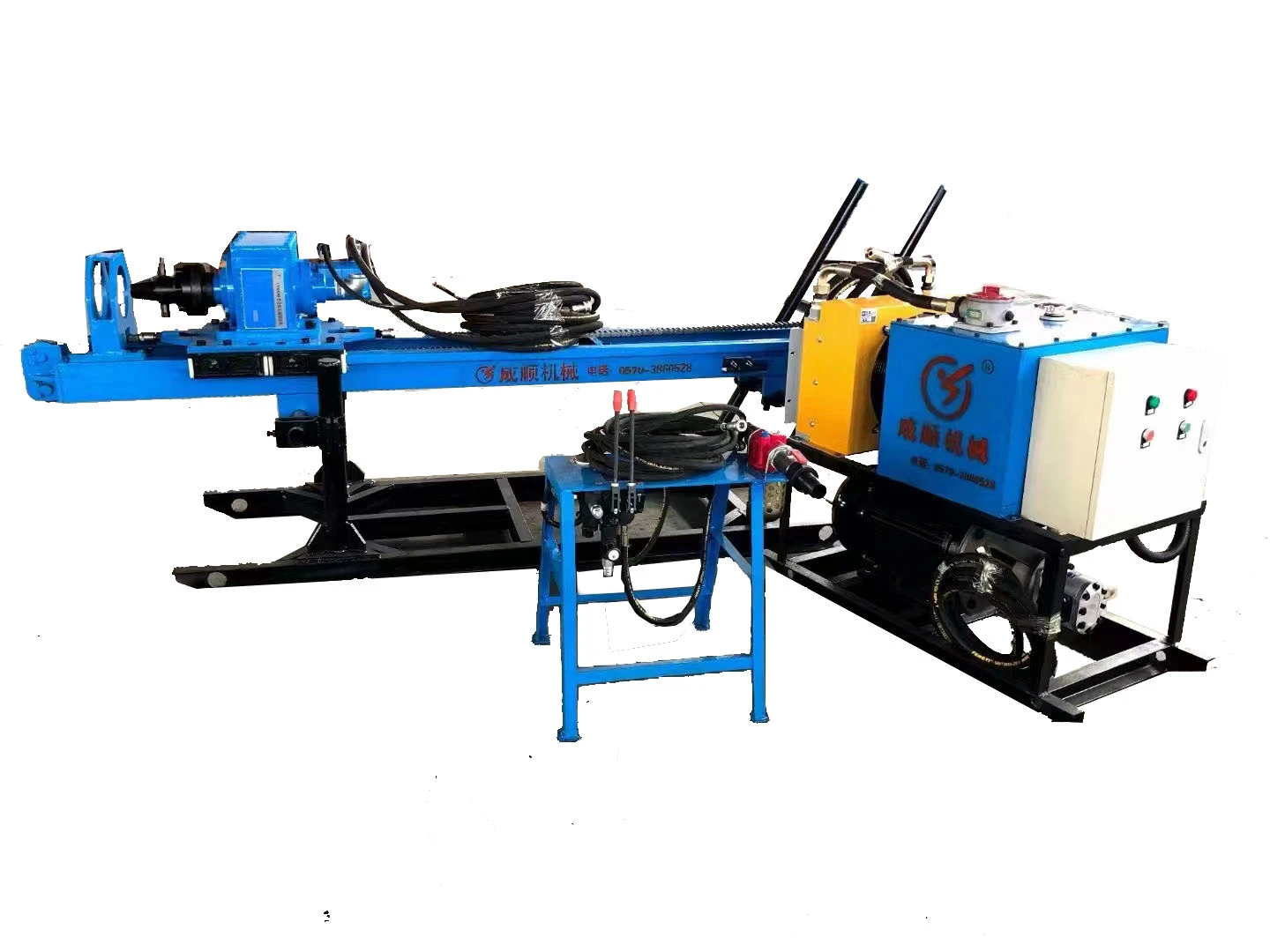

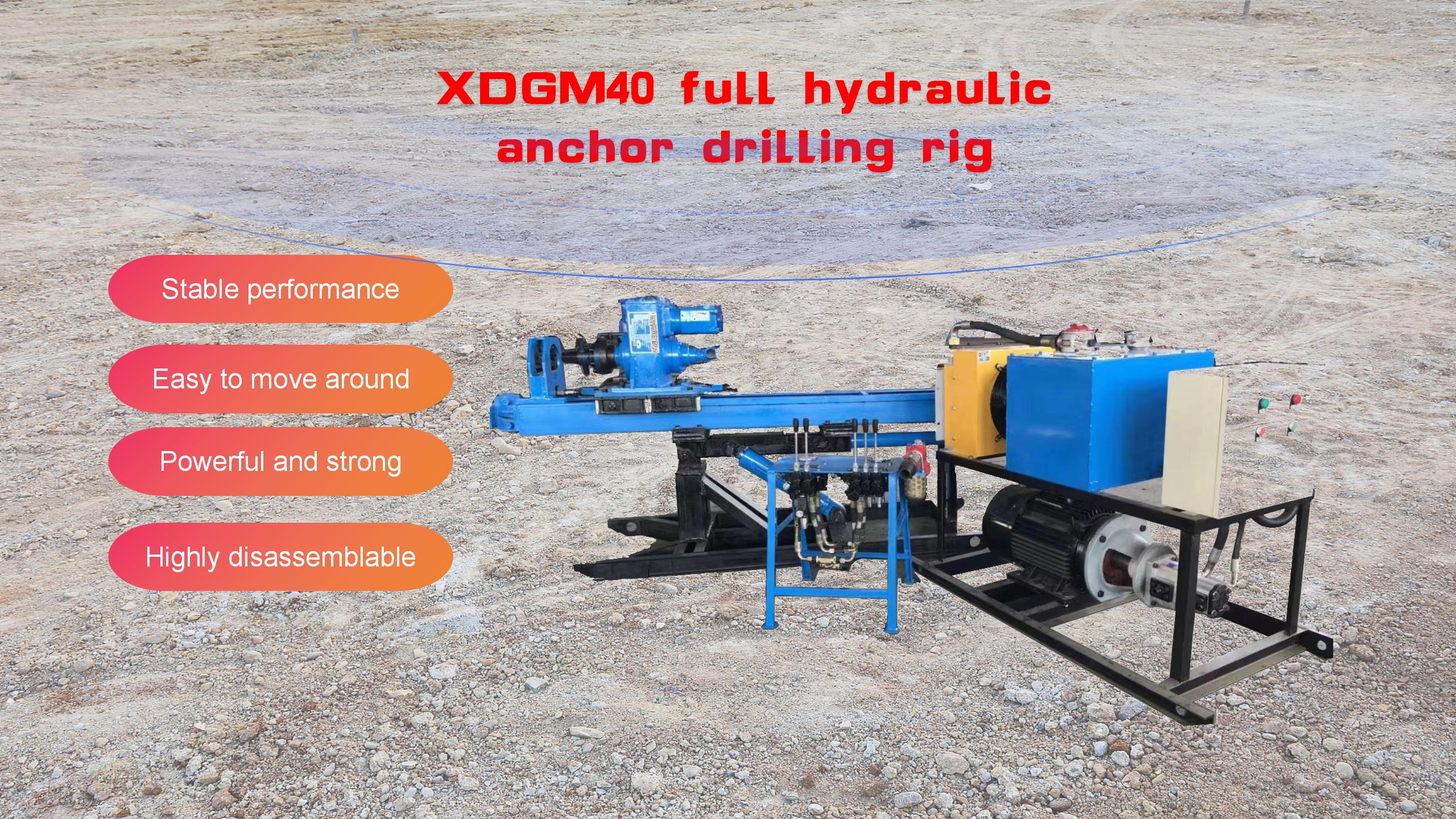

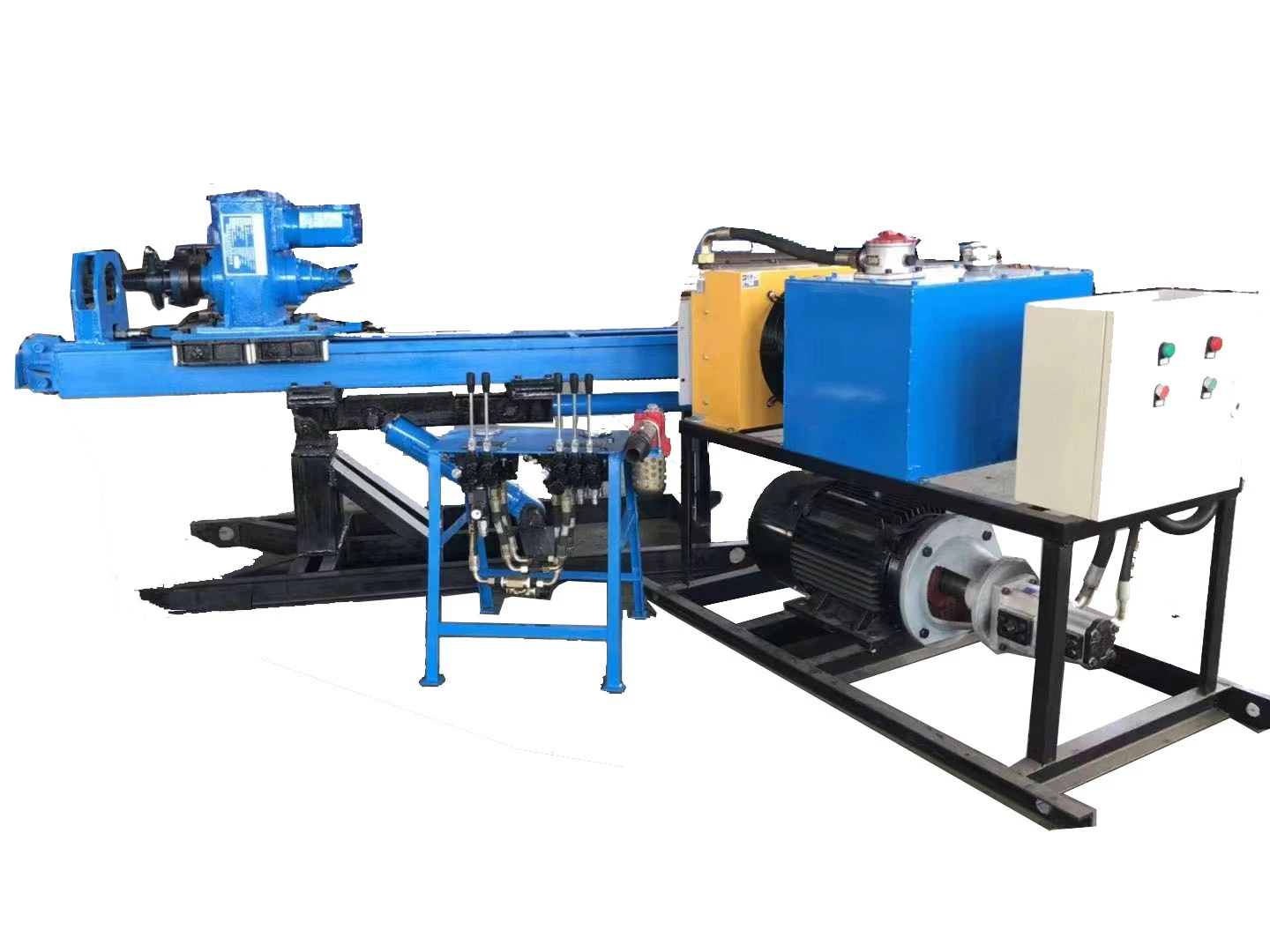

جهاز الحفر الهندسي للمرسى XDMG40 هو أحد أجهزة الحفر الهندسية شبه الهيدروليكية، التي تعتمد الهيكل المنفصل، الذي يتكون من رأس الطاقة، ومحطة المضخة، والصاري، والإطار، وما إلى ذلك. اتصال مرن بين المكونات، ملائم للتركيب والتفكيك، ومناسب للتخطيط الميداني السريع وفقًا لبيئات البناء المختلفة.
الإطار عبارة عن جزء هيكلي ملحوم من الفولاذ المقطعي، مع وزن خفيف وقوة عالية. يمكن لمجموعة البرج ضبط زاوية الصاري من خلال آلية حبل رأس الطاقة، وارتفاع الحفر لوجه العمل، وقد تم تجهيز آلة الحفر بقضبان دعم، والجزء السفلي متصل بالإطار من خلال عمود الدبوس، والجزء العلوي مثبت بالصاري.
الميزات

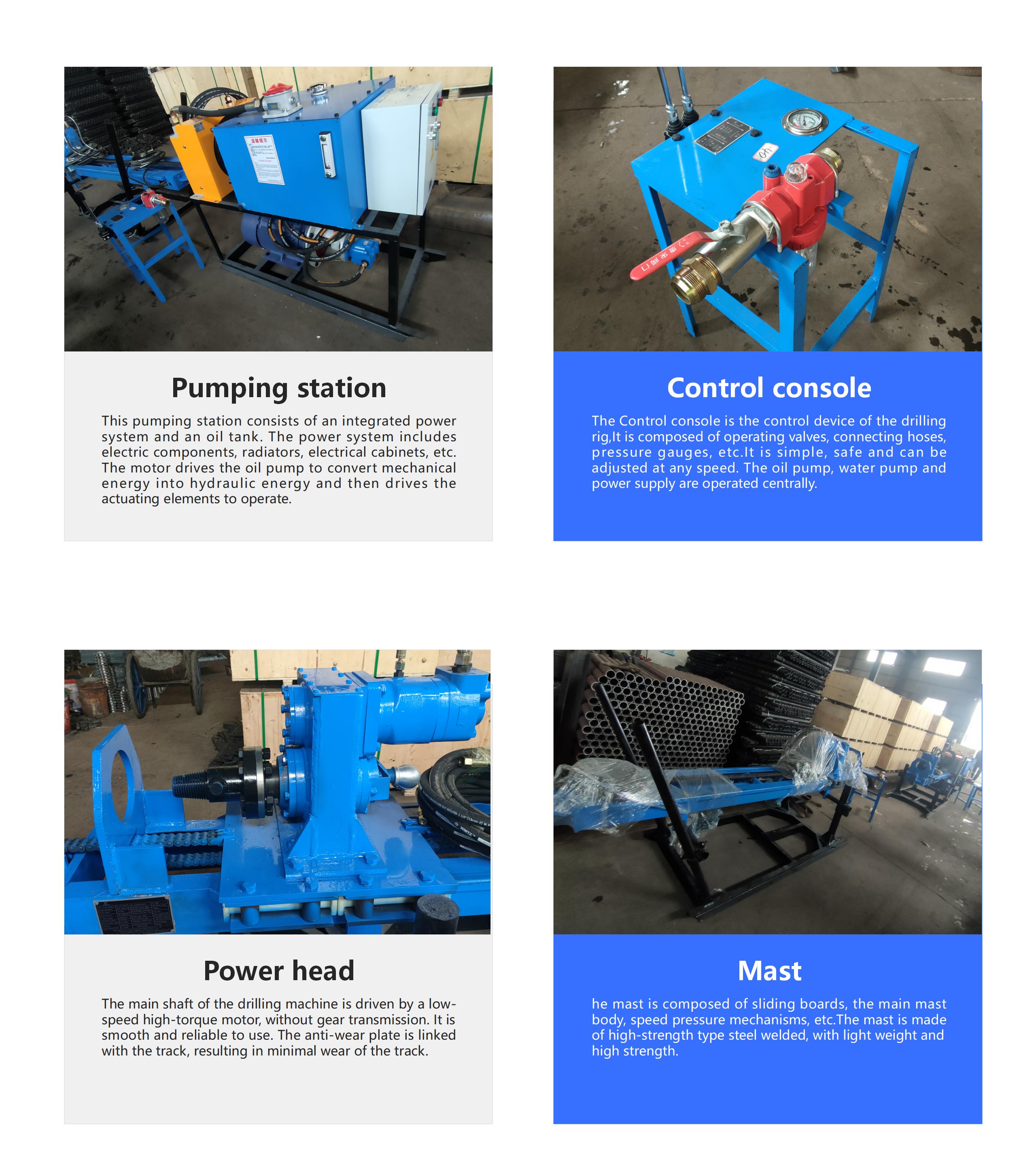

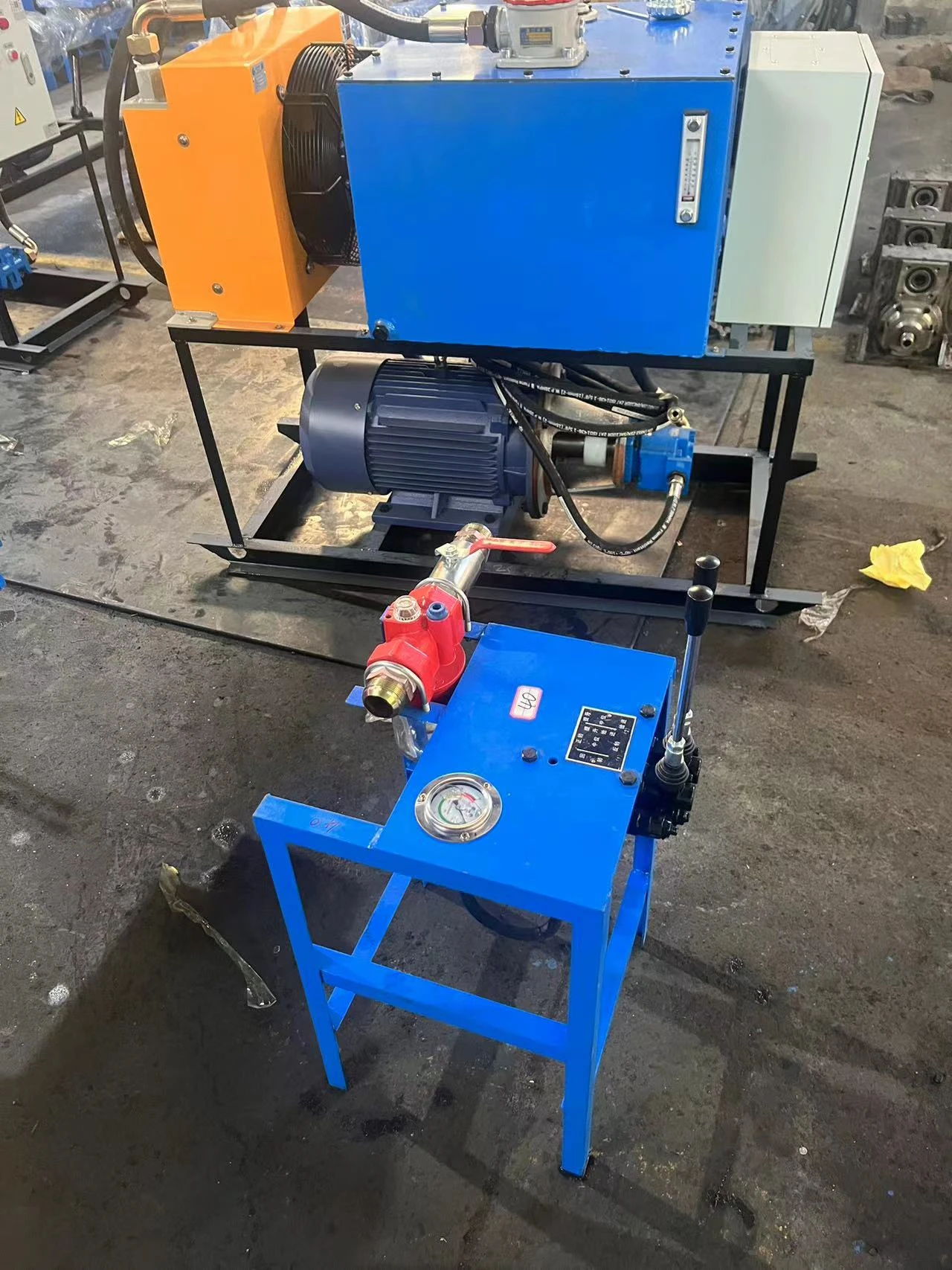

1. محطة الضخ:
تتكون محطة الضخ من نظام طاقة شامل ومحطة تشغيل. يتكون نظام الطاقة من محرك كهربائي، جهاز ترشيح، مشعاع، مضخة زيت، إلخ. يقوم المحرك بتشغيل مضخة الزيت لتحويل الطاقة الميكانيكية إلى طاقة هيدروليكية ودفع عنصر التنفيذ للعمل. طاولة التشغيل هي جهاز التحكم في جهاز الحفر، وهي مجهزة بصمام عكسي، ومقياس ضغط، وصمام تنظيم الضغط، وخزان الوقود، والخزانة الكهربائية. يتحكم الصمام العكسي في رأس الطاقة للتغذية. يُظهر مقياس الضغط الموجود على وحدة التحكم قوة تغذية رأس الطاقة.
2. رأس الطاقة
يتكون رأس الطاقة من محرك ومخفض سرعة وقفص غاز وماء. ينقل المحرك الطاقة إلى عمود الإخراج من خلال مخفض السرعة ويعيد أداة الحفر إلى الخلف. يتم تركيب قفص الهواء والماء في الجزء الأمامي من عمود الإخراج.
3. الصاري
الصاري يخرج من لوح التزلج، وجسم الصاري، وآلية ضغط السرعة، وما إلى ذلك. لوح التزلج يربط الصاري ورأس الطاقة، ويدفع رأس الطاقة للانتقال إلى أدوات الحفر المدخلة وبدء التشغيل. الصاري مصنوع من الفولاذ الملحوم عالي القوة، مع وزن خفيف وقوة عالية. يتم تشغيل آلية الضغط بواسطة الأسطوانة التي تحرك لوح التزلج من خلال آلية السرعة المتسلسلة لتحقيق الضغط وبدء تشغيل رأس الطاقة.
4. الرف وقضيب الدعم
الإطار عبارة عن جزء هيكلي ملحوم من الفولاذ المقطعي، مع وزن خفيف وقوة عالية. يمكن لمجموعة البرج ضبط زاوية الصاري من خلال آلية حبل رأس الطاقة، وارتفاع الحفر لوجه العمل، وقد تم تجهيز آلة الحفر بقضبان دعم، والجزء السفلي متصل بالإطار من خلال عمود الدبوس، والجزء العلوي مثبت بالصاري.

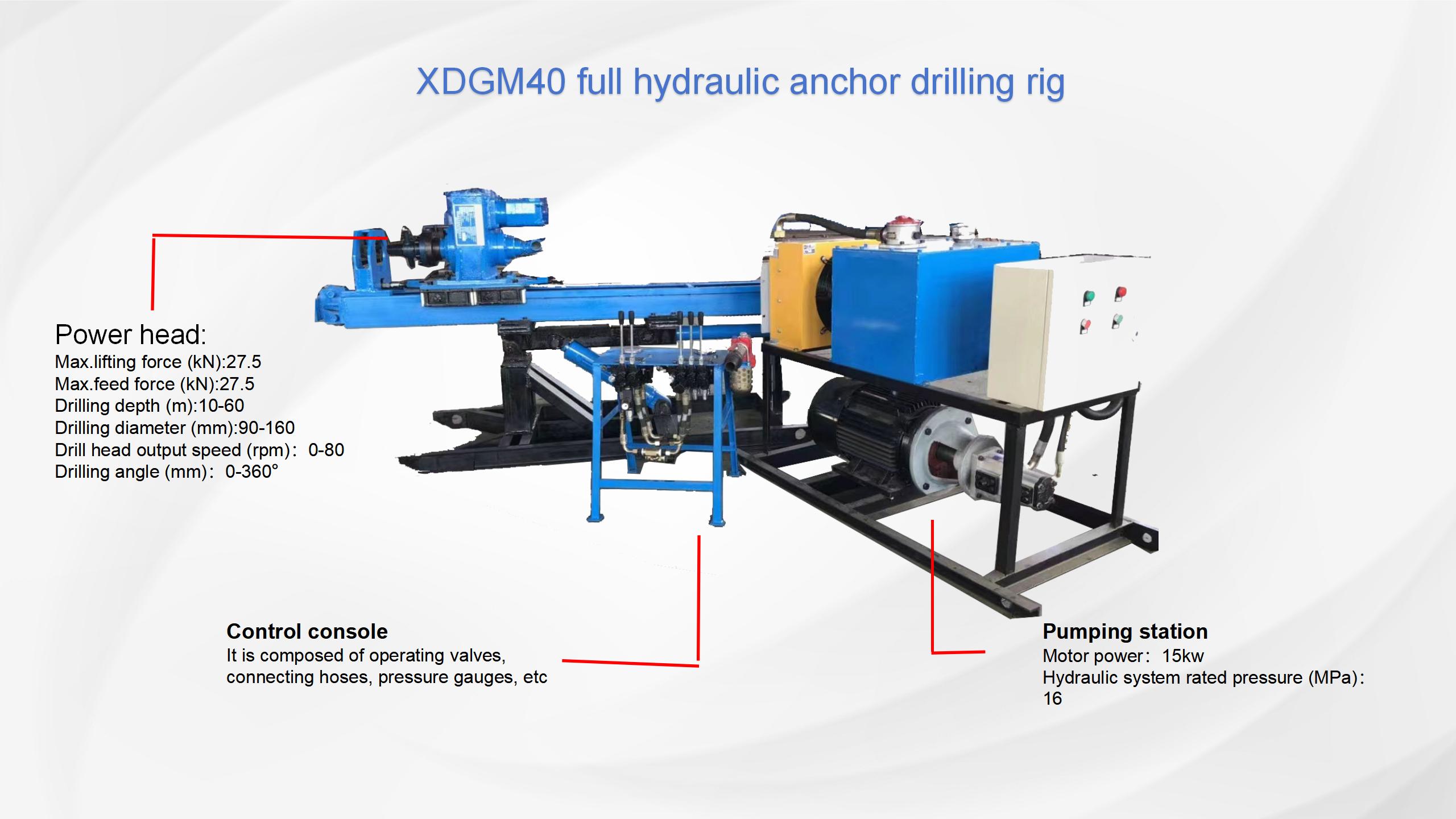

المعلمات الفنية الرئيسية
| نموذج | XDGM40 | XDGM40 (كهربائي) |
| 耗气量 استهلاك الهواء |
9-12㎥/دقيقة | 9-12㎥/دقيقة |
| 钻孔直径 قطر الثقب (مم) |
90-160 | 90-150 |
| منتجات جديدة مطرقة DTH |
سلسلة CIR، سلسلة DHD | سلسلة CIR، سلسلة DHD |
| 钻孔深度 عمق الحفر |
10-60 م | 10-60 م |
| 钻杆规格 مواصفات أنبوب الحفر |
76*1500,89*1500م | 76*1500,80*1500 ملم |
| منتجات الألبان الحد الأقصى لعزم الدوران |
3000 نيوتن متر | 1600 نيوتن متر |
| أفضل ما في الأمر الحد الأقصى للسكتة الدماغية |
1800 م | 1800 م |
| أفضل ما في الأمر قوة الرفع |
27.5 كيلو نيوتن | 27.5 كيلو نيوتن |
| يمكن أن تكون هذه هي المشكلة قوة التغذية |
27.5 كيلو نيوتن | 27.5 كيلو نيوتن |
| أعشاب طبيعية الحد الأقصى للضغط |
16 ميجا باسكال | 16 ميجا باسكال |
| 电机功率 القوة |
15 كيلو واط | 7.5 كيلو واط + 4 كيلو واط |
| 钻机总质量 الوزن |
900 كجم | 750 كجم |
| هاهاهاهاها سرعة الدوران |
0-80 دورة في الدقيقة | 50 دورة في الدقيقة |
| كل ما تحتاجينه هو حلوىزاوية الحفر | 10°-360° | 10°-90° |

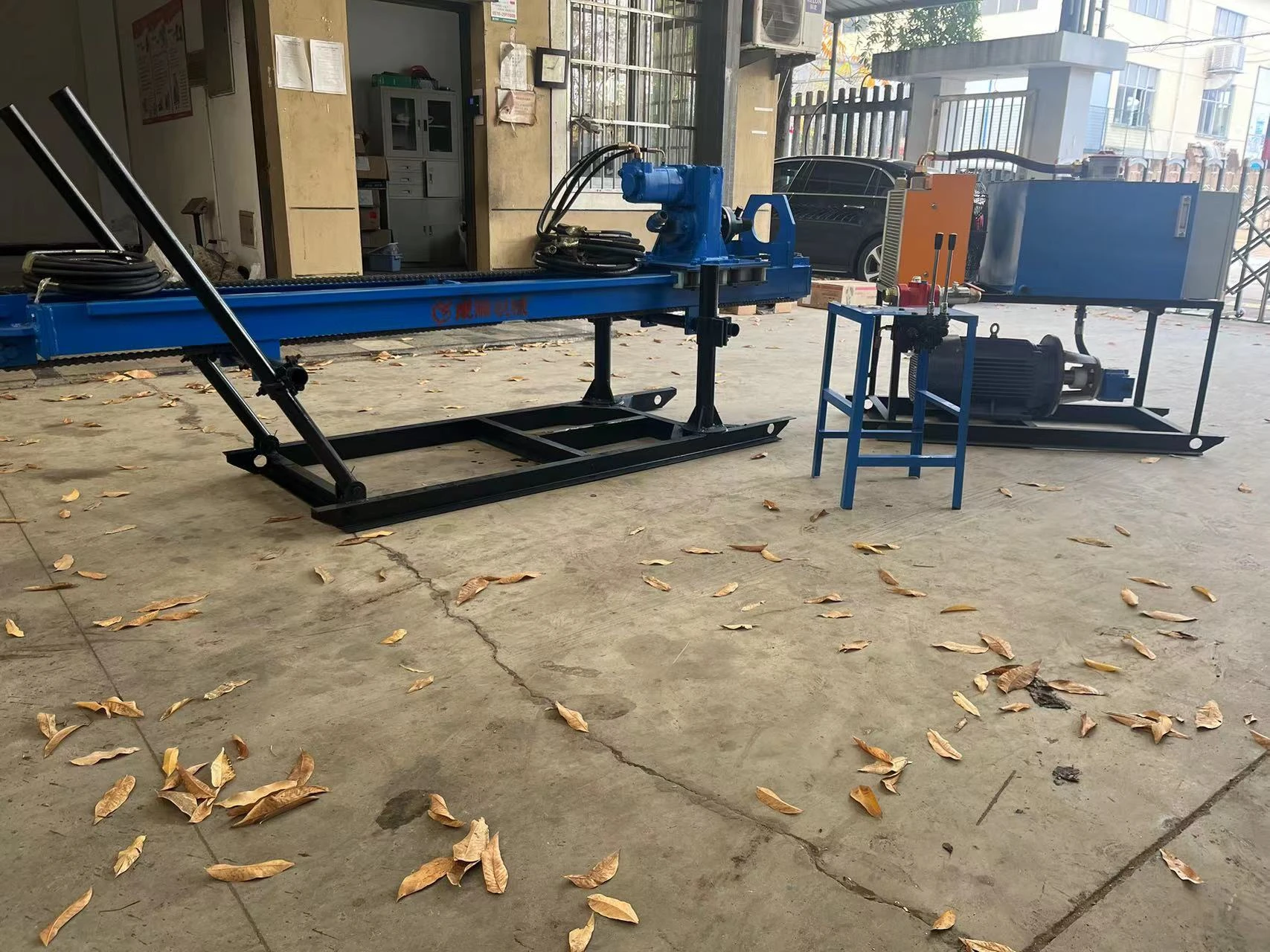

التفاصيل الهيكلية
