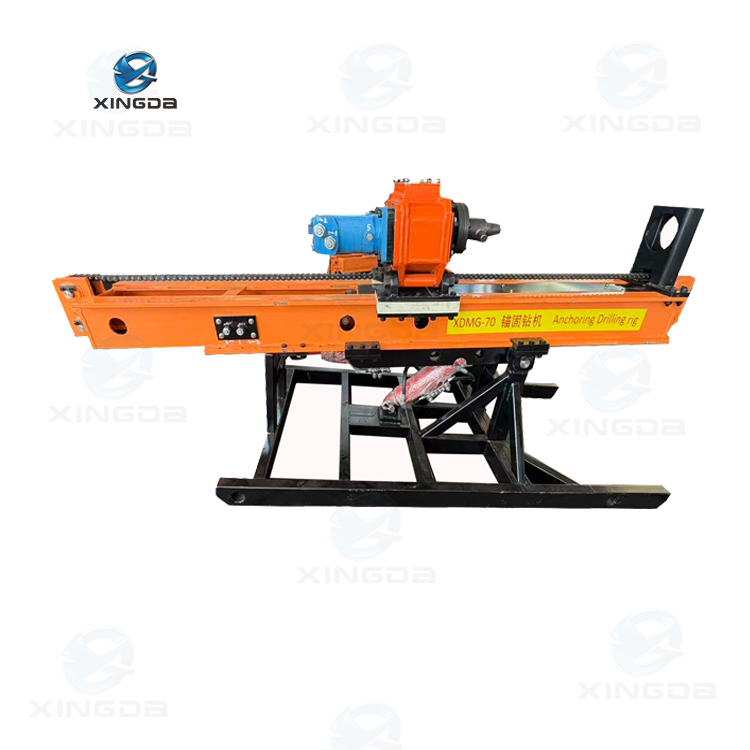

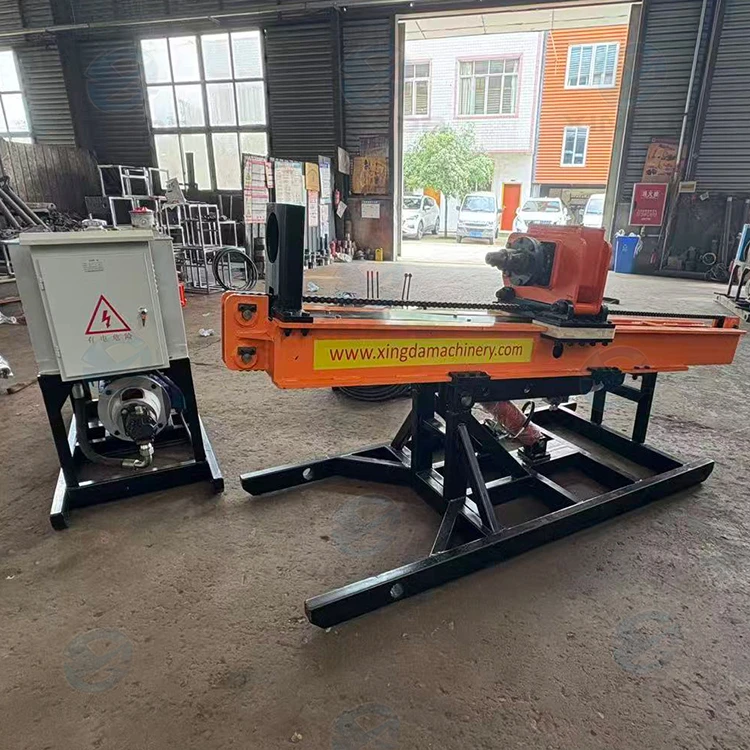

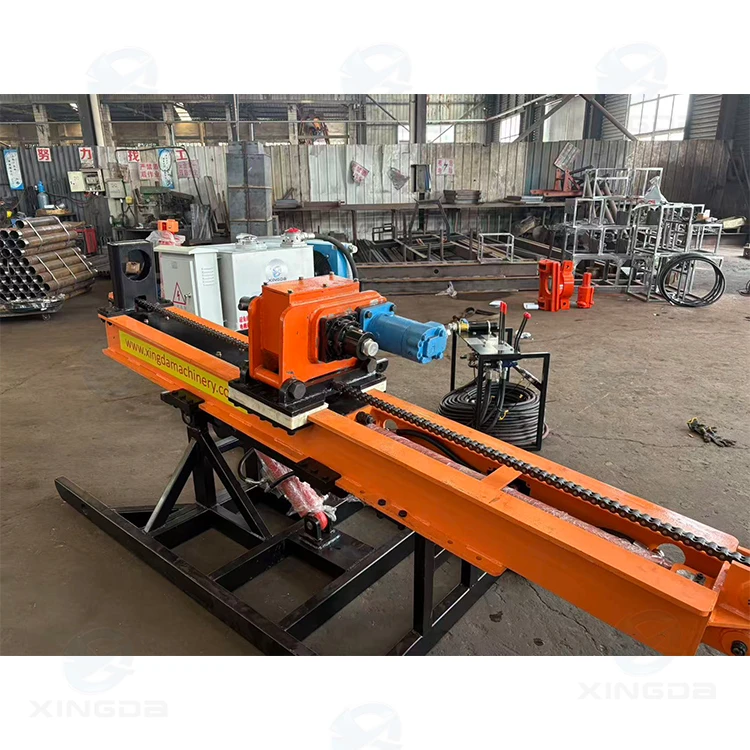

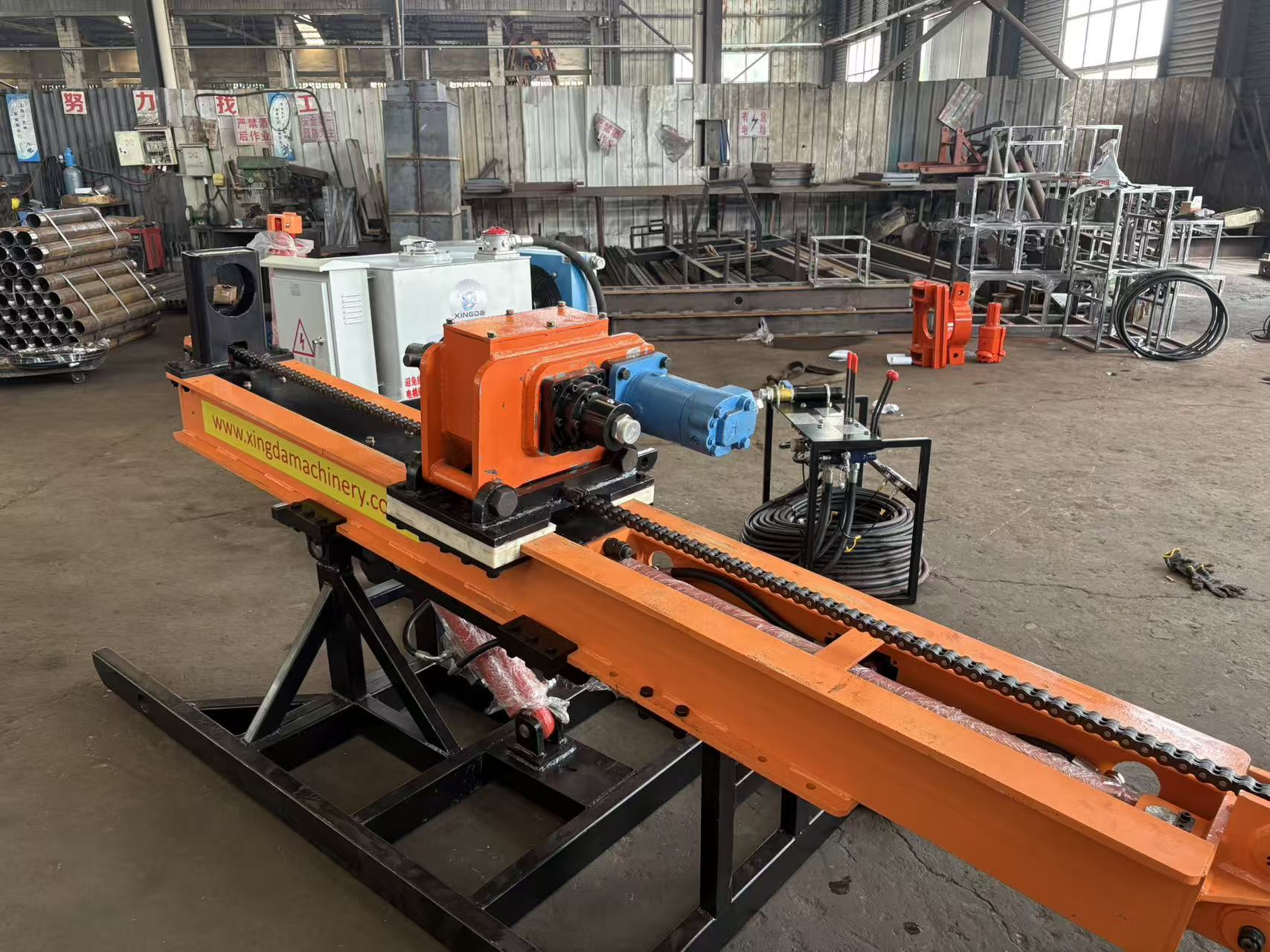

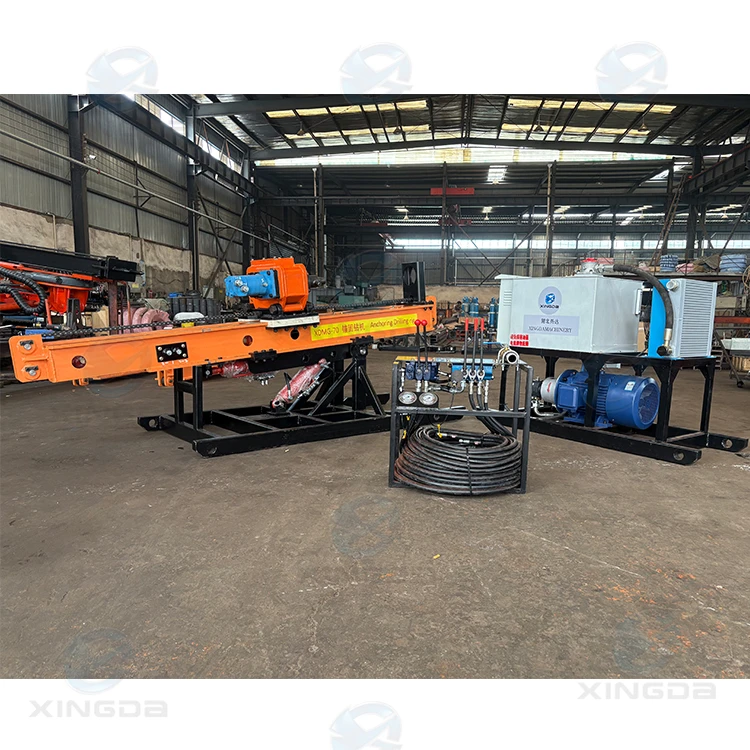

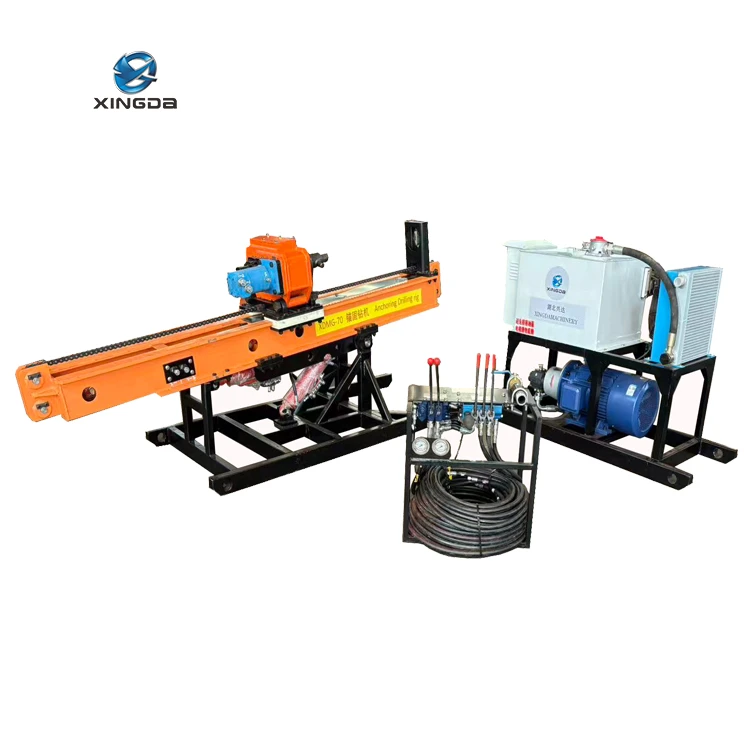

جهاز الحفر الهندسي للمرسى XDMG-70 هو أحد منصات البناء الهندسية شبه الهيدروليكية، التي تعتمد الهيكل المنفصل، الذي يتكون من رأس الطاقة، ومحطة المضخة، والصاري، والإطار، وما إلى ذلك. اتصال مرن بين المكونات، ملائم للتركيب والتفكيك، ومناسب للتخطيط الميداني السريع وفقًا لبيئات البناء المختلفة.
الإطار عبارة عن جزء هيكلي ملحوم من الفولاذ المقطعي، مع وزن خفيف وقوة عالية. يمكن لمجموعة البرج ضبط زاوية الصاري من خلال آلية حبل رأس الطاقة، وارتفاع الحفر لوجه العمل، وقد تم تجهيز آلة الحفر بقضبان دعم، والجزء السفلي متصل بالإطار من خلال عمود الدبوس، والجزء العلوي مثبت بالصاري.
التطبيق:
يمكن تطبيقه على السكك الحديدية والطرق السريعة والجسور والأرضيات السفلية وأساسات السدود والمباني الصناعية والمدنية الأخرى لتعزيز الأساسات وعزل المياه ومنع التسرب ومعالجة الأساسات اللينة وإدارة الكوارث الجيولوجية. تعمل الماكينة بكامل طاقتها ويمكنها إكمال العديد من عمليات الحشو النفاث والمرساة وتركيبات كابلات التثبيت.
الميزات

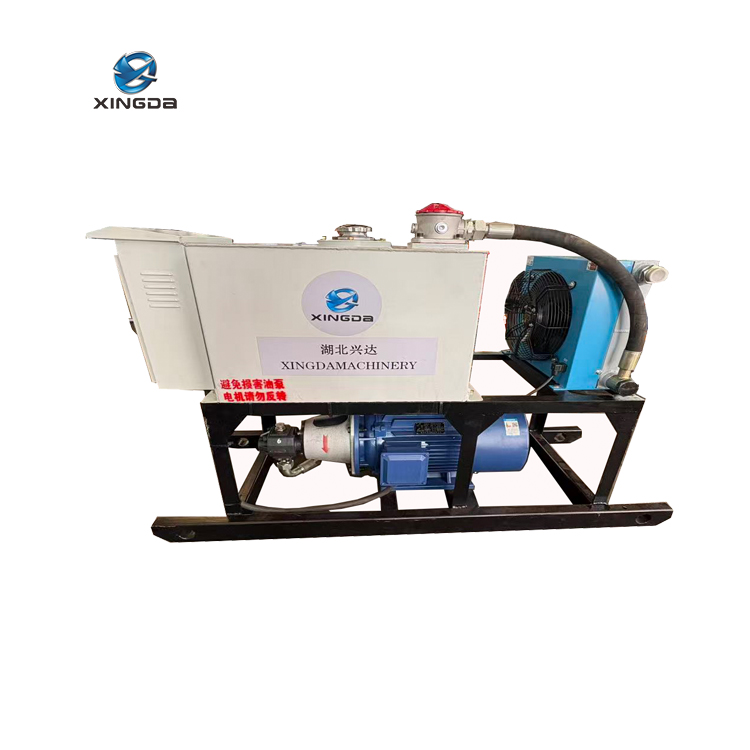

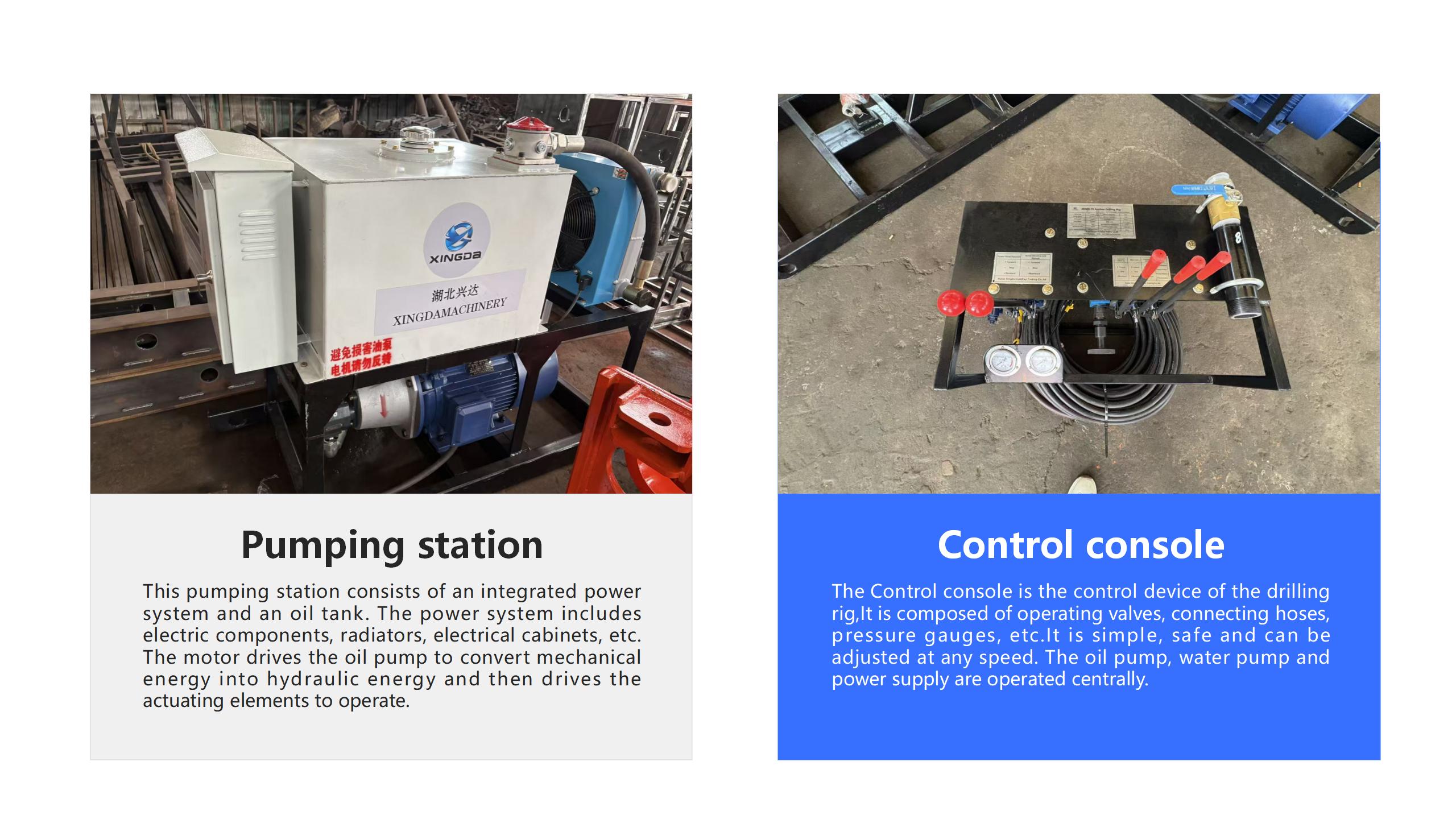

تتكون محطة الضخ هذه من نظام طاقة متكامل وخزان زيت. يشتمل نظام الطاقة على مكونات كهربائية، ومشعات، وخزانات كهربائية، وما إلى ذلك. يقوم المحرك بتشغيل مضخة الزيت لتحويل الطاقة الميكانيكية إلى طاقة هيدروليكية ثم يقوم بتشغيل عناصر التشغيل للتشغيل.

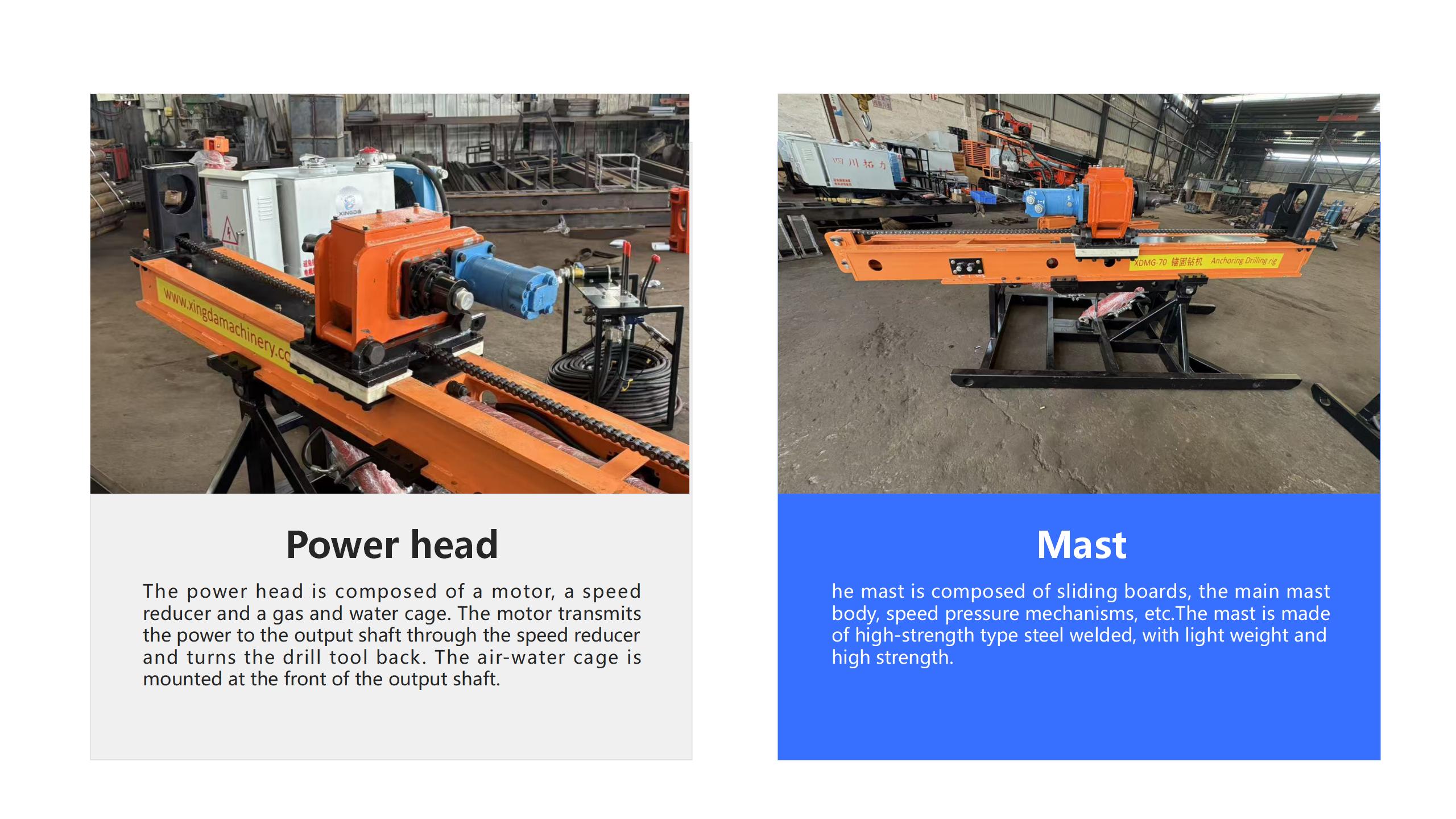

يتكون رأس الطاقة من محرك ومخفض سرعة وقفص غاز وماء. ينقل المحرك الطاقة إلى عمود الإخراج من خلال مخفض السرعة ويعيد أداة الحفر إلى الخلف. يتم تركيب قفص الهواء والماء في الجزء الأمامي من عمود الإخراج.
يتكون الصاري من ألواح منزلقة، وجسم الصاري الرئيسي، وآليات ضغط السرعة، وما إلى ذلك. يقوم لوح التزلج بتوصيل الصاري ورأس الطاقة، ويدفع رأس الطاقة للانتقال إلى أدوات الحفر المدخلة وبدء التشغيل. الصاري مصنوع من الفولاذ الملحوم عالي القوة، مع وزن خفيف وقوة عالية. يتم تشغيل آلية الضغط بواسطة الأسطوانة التي تحرك لوح التزلج من خلال آلية السرعة المتسلسلة لتحقيق الضغط وبدء تشغيل رأس الطاقة.

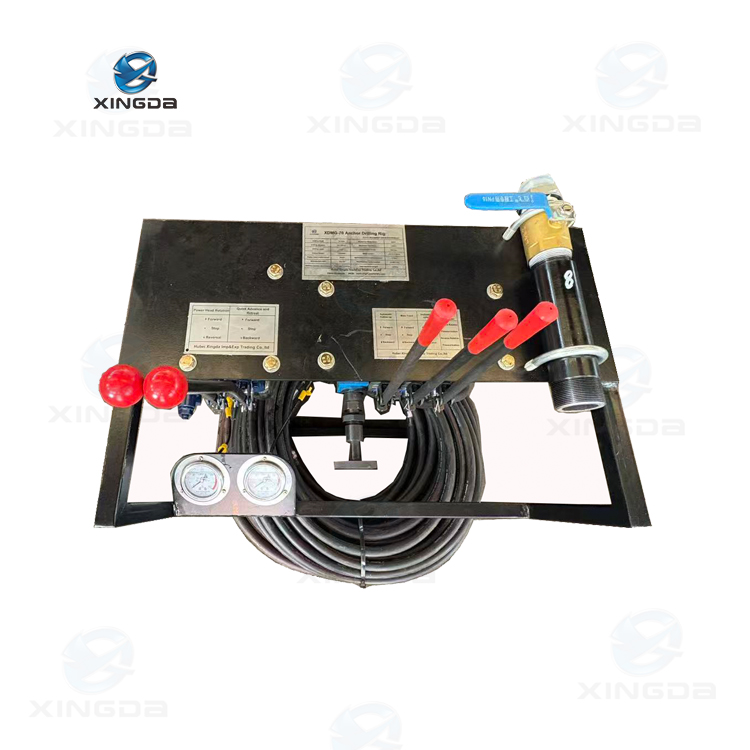

4 、وحدة التحكم

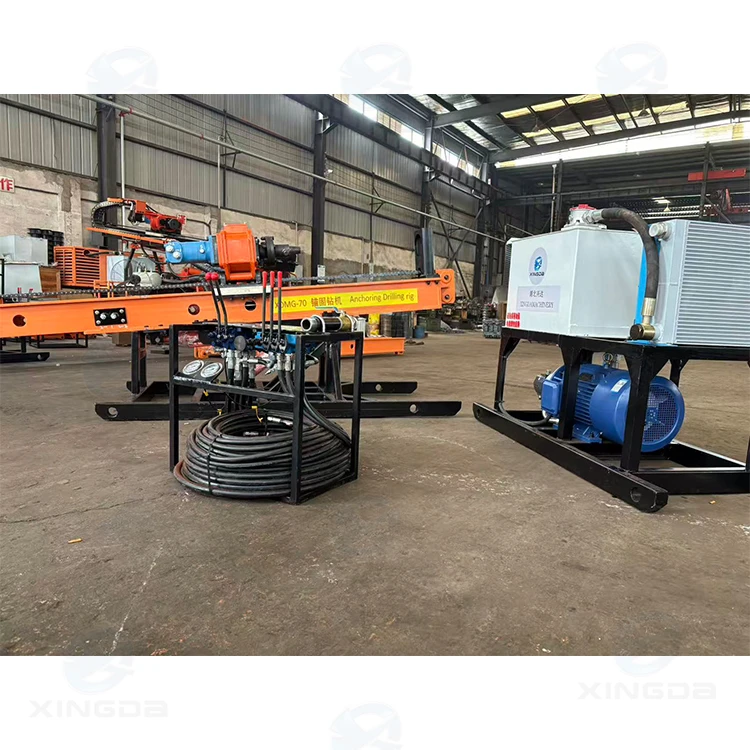

ال وحدة التحكم هو جهاز التحكم في جهاز الحفر، ويتكون من صمامات التشغيل، وخراطيم التوصيل، وأجهزة قياس الضغط، وما إلى ذلك. يتحكم الصمام العكسي في رأس الطاقة للتغذية. ويوضح مقياس الضغط الموجود على وحدة التحكم قوة تغذية رأس الطاقة. لديها وظيفة الربط ويمكن التحكم فيها مركزيًا من خلال وحدة التشغيل. إنها بسيطة وآمنة ويمكن تعديلها بأي سرعة. يتم تشغيل مضخة الزيت ومضخة المياه وإمدادات الطاقة مركزيًا.

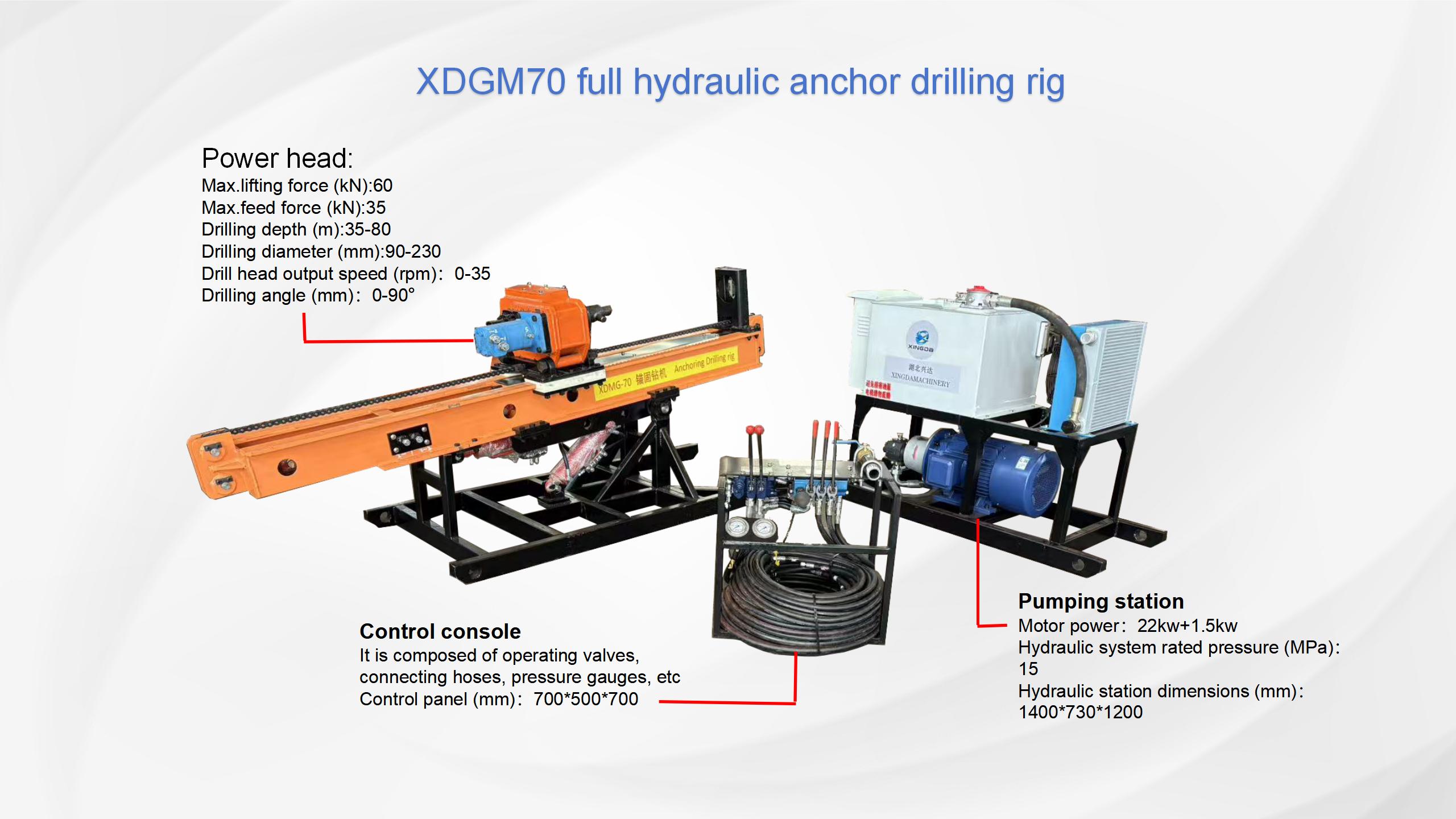

المعلمات الفنية الرئيسية
| نموذج | اكس دي ام جي-70 |
| 耗气量 استهلاك الغاز (م³/دقيقة) |
9-12 |
| 钻孔直径 قطر الحفر (مم) |
90-230 |
| منتجات جديدة المصادم مجهزة |
سلسلة CIR، سلسلة DHD |
| 钻孔深度 عمق الحفر (م) |
35-80 |
| 钻杆规格 مواصفات قضيب الحفر (مم) |
φ76*1500 φ89*1500 |
| منتجات الألبان الحد الأقصى لعزم دوران رأس الحفر (نيوتن متر) |
4200 |
| أفضل ما في الأمر أقصى شوط لرأس الطاقة (مم) |
1800 |
| أفضل ما في الأمر قوة الرفع القصوى لرأس الحفر (كيلو نيوتن) |
60 |
| يمكن أن تكون هذه هي المشكلة أقصى قوة تغذية لرأس الحفر (كيلو نيوتن) |
35 |
| أعشاب طبيعية الضغط المقدر للنظام الهيدروليكي (MPa) |
15 |
| 电机功率 قوة المحرك |
22 كيلو واط + 1.5 كيلو واط |
| 钻机总质量 الوزن الإجمالي لجهاز الحفر (كجم) |
1500 |
| هاهاهاهاها سرعة إخراج رأس الحفر (دورة في الدقيقة) |
0-35 |
| 钻进角度 زاوية الحفر (مم) |
0-90 درجة |
| شكرا جزيلا السكتة الدماغية المساعدة (مم) |
400 |
| شكرا جزيلا أبعاد نقل جهاز الحفر(مم) |
3000*1000*1200 |
| شكرا جزيلا الأبعاد العمودية لجهاز الحفر(مم) |
2200*1000*3000 |
| 液压站尺寸 أبعاد المحطة الهيدروليكية (مم) |
1400*730*1200 |
| أفضل ما في الأمر لوحة التحكم (مم) |
700*500*700 |
| 破碎方法 طريقة سحق |
دوارة التأثير |
التفاصيل الهيكلية
