جهاز الحفر DTH المثبت على الجنزير من سلسلة XD مناسب لحفر ثقوب التفجير متوسطة العمق في مشاريع الحفر المفتوحة مثل التعدين والمحاجر والسكك الحديدية والنقل والحفاظ على المياه ومواد البناء والمشاريع العسكرية، ولعمليات حفر الصخور عالية الكفاءة. كما أنه يستخدم على نطاق واسع في دعم مسامير التثبيت وحفر القنوات وعمليات الحفر في مشاريع الصرف الصحي.
|
محرك الديزل |
يوشاي YCD4R22T-8 60 كيلو واط |
|
هول ديا (مم) |
90-130 |
|
أحجام أنابيب الحفر (مم) |
Φ76x3000 |

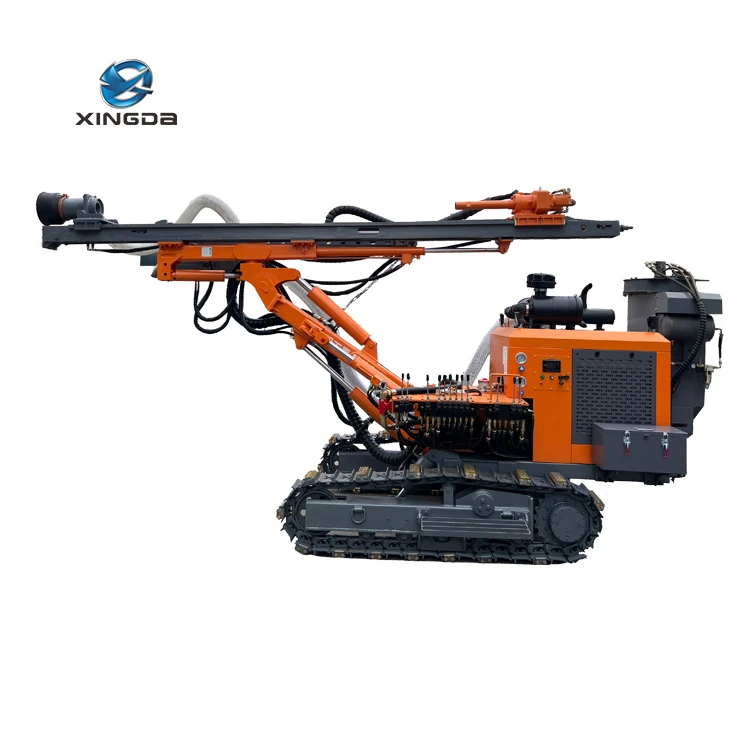

المميزات الرئيسية لجهاز الحفر DTH المثبت على الجنزير XD-420B
تم تجهيز هذا الطراز برأس دوار ثنائي المحرك وصمام متعدد القنوات متغير السرعة. يمكن أن يصل عزم الدوران إلى 1950 نيوتن متر، مما يلبي متطلبات قضبان الحفر 76 مم وأقطار 130 مم. يمكن أن تصل سرعة الدوران القصوى إلى 150 دورة في الدقيقة، مما يلبي احتياجات بعض العملاء للحفر عالي السرعة في طبقات الصخور الناعمة. في نفس الوقت، تم تجهيز موديلات سلسلة 420B بشكل قياسي بمسارات هندسية ومحركات مكبس، مما يجعل قدرة التسلق أقوى والجودة أكثر استقرارًا وموثوقية. هذا النموذج هو المنتج الأكثر تكوينًا بشكل كامل بين الطرز المماثلة.
هذه السلسلة من آلات الحفر عبارة عن آلة حفر غاطسة فعالة من حيث التكلفة مع تكوين عالي ووظائف كاملة.
المعلمات التقنية الرئيسية
|
نموذج |
XD-420B |
|
محرك الديزل |
يوشاي YCD4R22T-8 60 كيلو واط |
|
هول ديا (مم) |
90-130 |
|
أحجام أنابيب الحفر (مم) |
Φ76x3000 |
|
مطرقة DTH |
4 بوصة/3.5 بوصة |
|
عزم الدوران (الحد الأقصى) (نيوتن متر) |
2200 |
|
سرعة الدوران (دورة في الدقيقة) |
0-150 |
|
قوة التغذية (كن) |
15 |
|
قوة الرفع (كن) |
25 |
|
نوع التغذية |
اسطوانة السلسلة |
|
سرعة السفر (الحد الأقصى)(كم/ساعة) |
2.5 |
|
التسلق (°) |
25 |
|
الوزن الإجمالي (كجم) |
4500/4250 |
|
أبعاد النقل (LxWxH) (مم) |
4900*2100*2200 |
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر DTH المثبت على الجنزير XD-420B: 1. إطار مسار محرك المشي؛ 2. وحدة الطاقة، 3. مجموعة رأس الطاقة، 4. ذراع الحفر، 5. وحدة التحكم، 6. فلتر الهواء، 7. مستوى الأسطوانة، 8. صندوق الأدوات (8 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

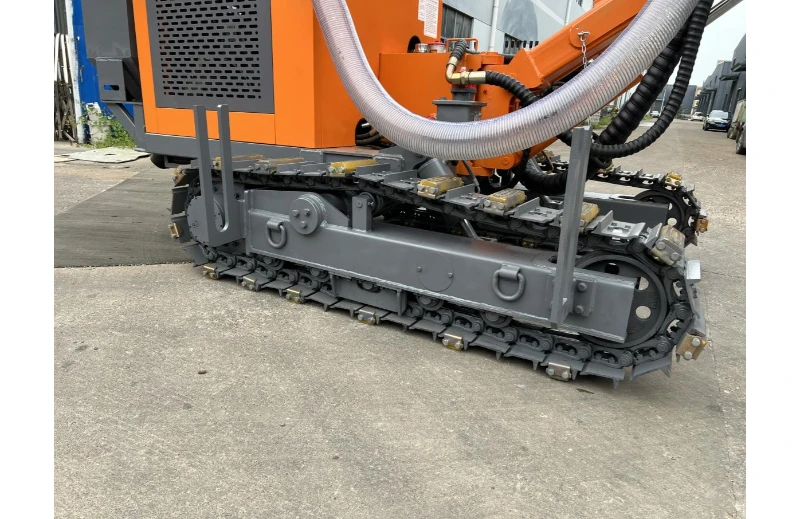

إطار مسار محرك المشي
باستخدام محرك المشي الهندسي، قدرة التسلق قوية، ومعدل فشل منخفض.
02

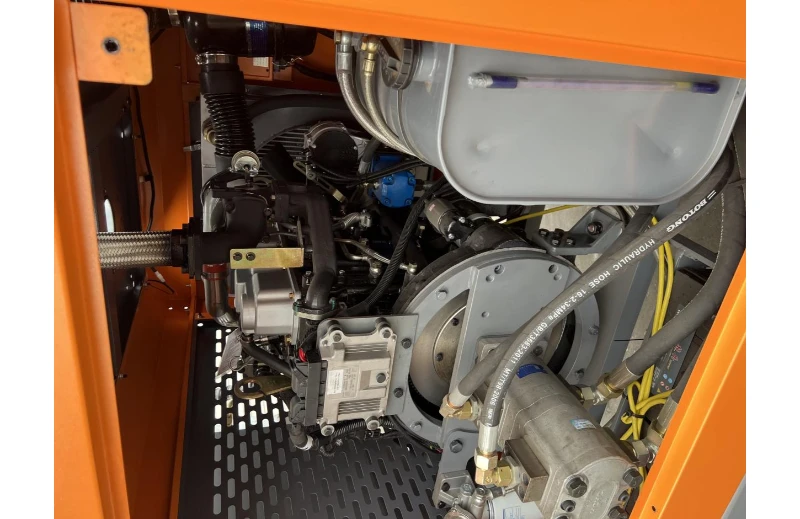

وحدة الطاقة
من أجل التكيف مع بيئات العمل المختلفة ومتطلبات العملاء، يتم استخدام مواصفات مختلفة لمحركات الديزل والمحركات الكهربائية لتلبية المتطلبات المختلفة بما يتماشى مع معايير الانبعاثات الوطنية.
قم بإزالة علبة النقل، وقم بتوصيلها مباشرة بالمحرك، ويكون معدل الفشل منخفضًا.
03

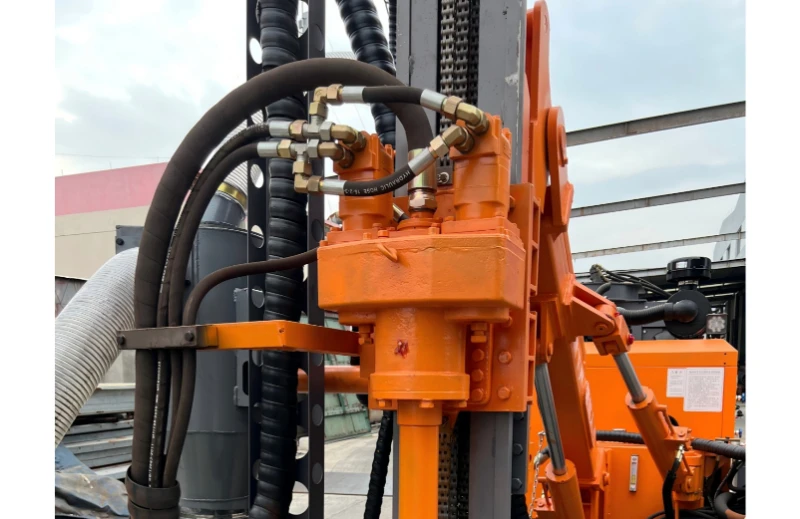

رأس الحفر
مجهزة بجيروسكوب محرك دائري مزدوج، مع عزم دوران كبير، وخصائص فعالة ودائمة.
04

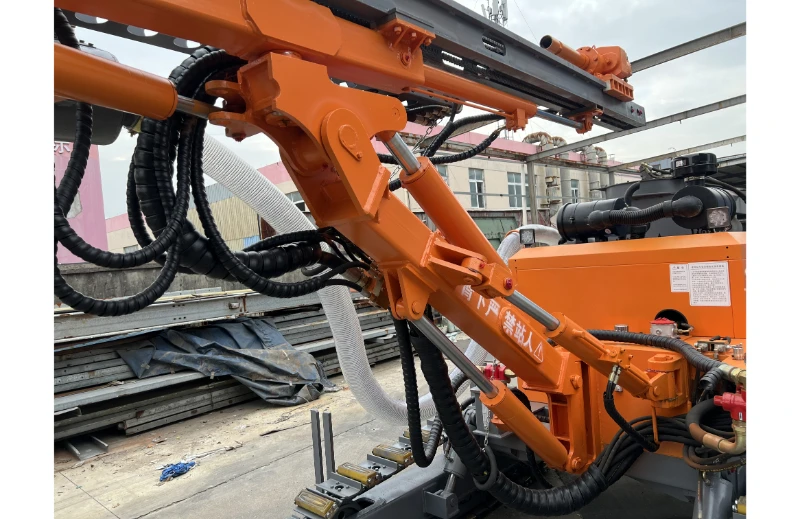

ذراع الحفر
ذراع الحفر لديه هيكل جديد وتعديل مريح، مما يحسن بشكل كبير نطاق عملية الحفر، ويستخدم حفر ثقوب أفقية منخفضة. الحد الأدنى لارتفاع الثقب الأفقي 300 مم.
05

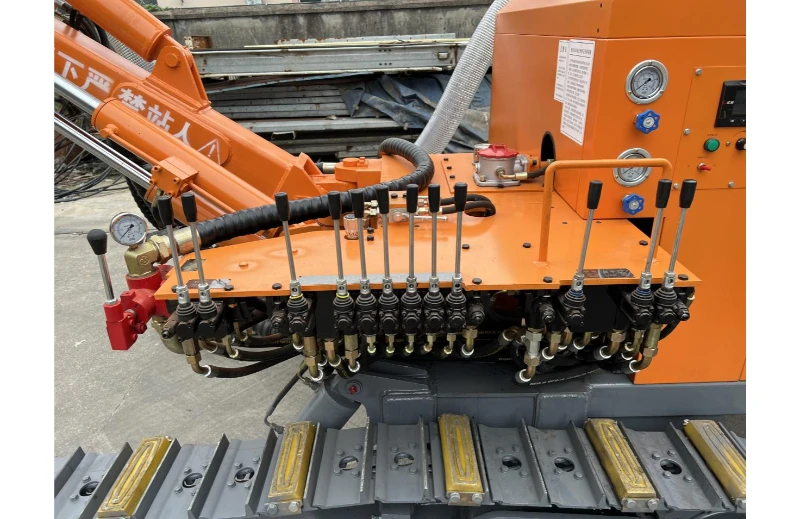

وحدة التحكم
النظام الهيدروليكي الجديد، مع السرعة السريعة والبطيئة، يمكنه تقصير الوقت الإضافي للتشغيل. تلبية متطلبات ظروف العمل المختلفة.
06

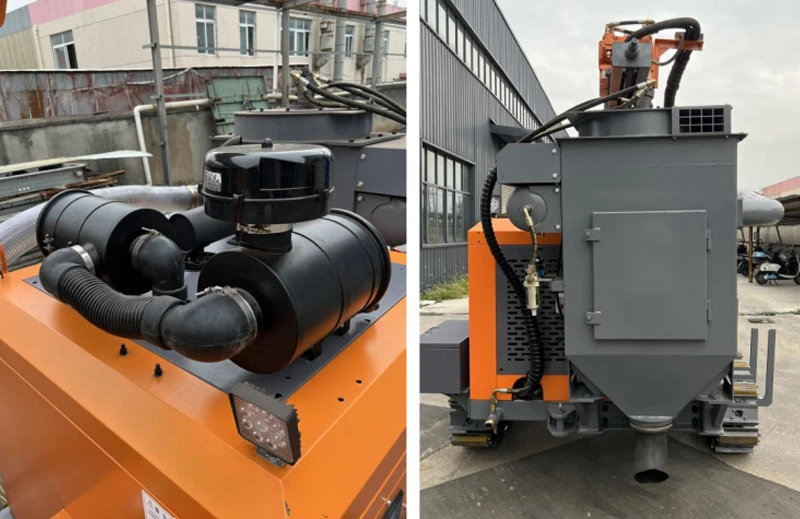

فلتر الهواء
استخدام الفلتر المسبق وفلتر هواء حمام الزيت وفلتر الهواء ثلاثي الترشيح لمحرك الديزل في بيئة الغبار العالي لتوفير الضمان.
07

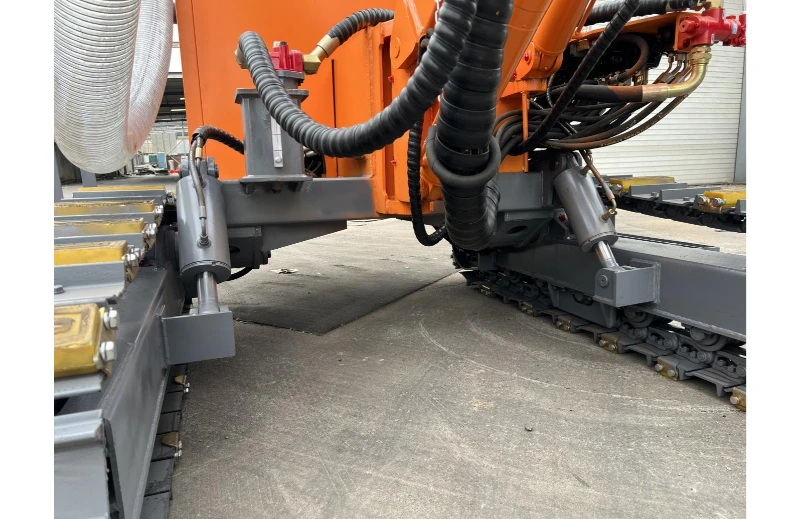

مستوى الاسطوانة
أسطوانة تسوية المسار، مناسبة لظروف التضاريس المختلفة لتحسين استقرار الماكينة بأكملها.
