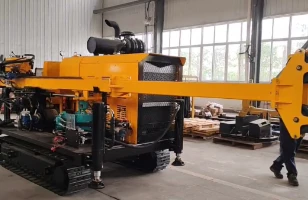

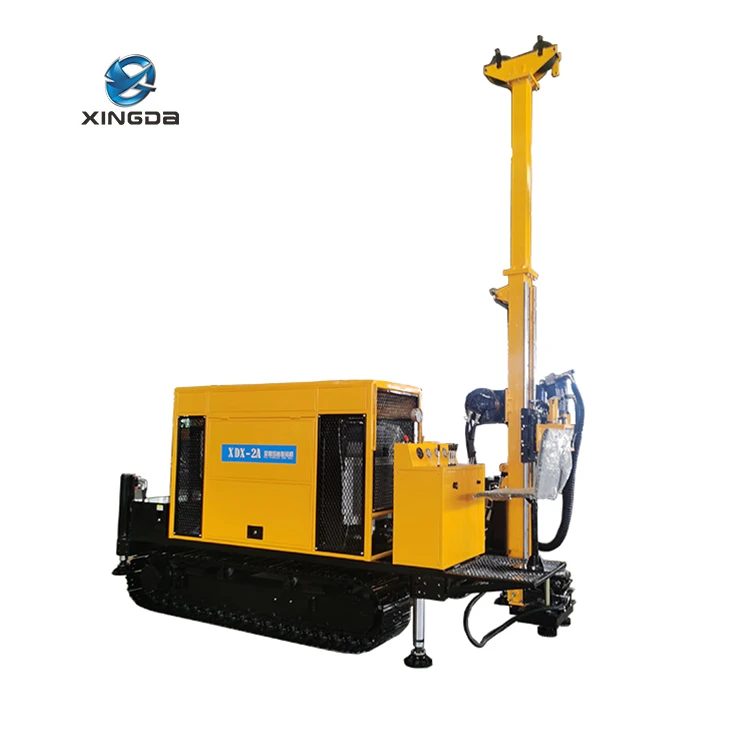

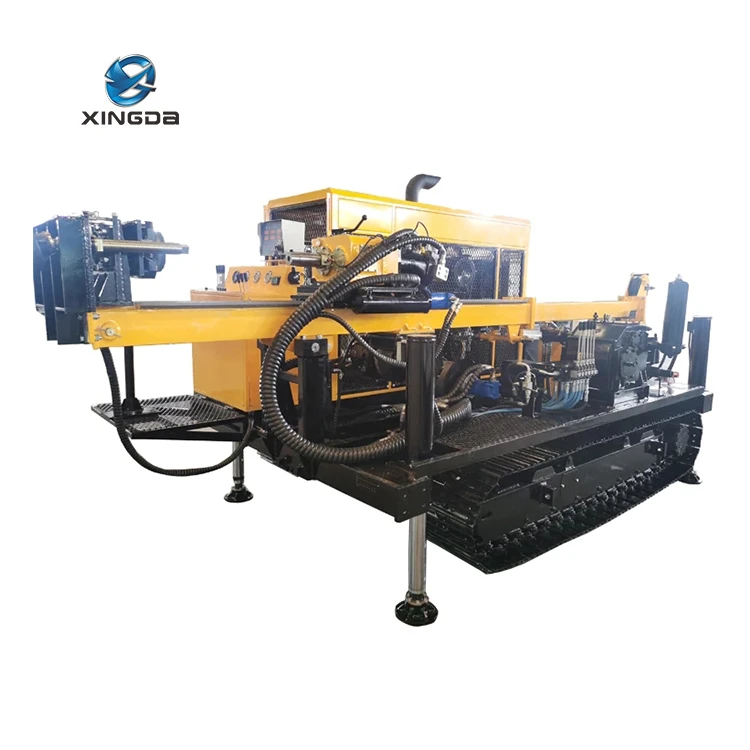

جهاز الحفر الأساسي الهيدروليكي الكامل XDX-2A يستخدم بشكل رئيسي في الحفر الأساسي مع لقم الماس أو لقم كربيد التنجستن الصلب في مجال الصناعات مثل الجيولوجيا، المعادن، الفحم، الصناعة النووية، الهيدرولوجيا، إلخ.
| عمق الحفر | قضيب BQ (φ55.6mm) | |
| عمق الحفر | قضيب NQ (φ69.9 مم) | |
| عمق الحفر | قضيب المقر الرئيسي (φ88.9 مم) | |
الميزات الرئيسية للجهاز الهيدروليكي الكامل XDX-2A
تعتمد الحفارة نظام القيادة الهيدروليكي الكامل والشاسيه الزاحف.
يعتمد رأس الحفر هيكل المحرك العلوي، مع وظيفة الترجمة الجانبية وتعديل السرعة بدون خطوات.
يتم تشغيل دوران رأس الحفر بواسطة محرك متغير، مع كفاءة عمل عالية.
الصاري قابل للطي، مع دعامات أرجل قابلة للتعديل في الجزء السفلي، ويمكن تجهيز الصاري العلوي بمفاصل تمديد حسب الحاجة.
يتم إستخدام المشبك الهيدروليكي مع المثبت في الموضع فوق فتحة الحفر.
المعلمات التقنية الرئيسية
|
نموذج |
وحدة |
XDX-2A |
|||
|
غرض |
|||||
|
عمق الحفر |
قضيب BQ (φ55.6mm) |
م |
500 |
||
|
قضيب NQ (φ69.9 مم) |
350 |
||||
|
قضيب المقر الرئيسي (φ88.9 مم) |
120 |
||||
|
قضيب PQ (φ114.3mm) |
- |
||||
|
سعة رأس الحفر |
نطاق السرعة |
الصف الأول |
ص / دقيقة |
405-874 |
|
|
الصف الثاني |
560-1200 |
||||
|
عزم الدوران المقابل |
الصف الأول |
ن.م |
900-425 |
||
|
الصف الثاني |
630-293 |
||||
|
السرعة القصوى |
ص / دقيقة |
1200 |
|||
|
الحد الأقصى لعزم الدوران |
ن · م |
900 |
|||
|
قطر الثقب للمغزل |
مم |
TDS (المحرك العلوي) |
|||
|
قدرة الرفع القصوى |
كيلو نيوتن |
50 |
|||
|
ماكس. قوة التغذية |
25 |
||||
|
المسافة الترجمية |
مم |
265 |
|||
|
محرك الديزل |
القوة المقدرة |
كيلوواط |
74 (الكمون 4BTA3.9-C100) |
||
|
السرعة المقدرة |
ص / دقيقة |
2200 |
|||
|
مضخة هيدروليكية |
مضخة 1 |
الضغط المقدر |
الآلام والكروب الذهنية |
22 |
|
|
الحد الأقصى للتدفق |
لتر/دقيقة |
156 |
|||
|
مضخة2 |
الضغط المقدر |
الآلام والكروب الذهنية |
20 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
40 |
|||
|
مضخة3 |
الضغط المقدر |
الآلام والكروب الذهنية |
20 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
13 |
|||
|
سارية |
الارتفاع الإجمالي |
م |
6 |
||
|
ضبط الزاوية |
° |
0~90 |
|||
|
زاوية الحفر |
45~90 |
||||
|
السكتة الدماغية المغذية |
مم |
1800 |
|||
|
انزلاق المسافة من الصاري |
715 |
||||
|
الرافعة الرئيسية |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
20 |
||
|
سرعة الرفع |
م/دقيقة |
84 |
|||
|
ضياء.من حبل الصلب |
مم |
14 |
|||
|
طول الحبل الفولاذي |
م |
30 |
|||
|
ونش مساعد |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
8 |
||
|
سرعة الرفع |
م/دقيقة |
96 |
|||
|
ضياء.من حبل الصلب |
مم |
6 |
|||
|
طول الحبل الفولاذي |
م |
500 |
|||
|
مضخة الطين |
نموذج |
/ |
BW100 |
||
|
ماكس.الإزاحة |
لتر/دقيقة |
100 |
|||
|
الحد الأقصى للضغط |
الآلام والكروب الذهنية |
6 |
|||
|
الأبعاد الكلية (الطول × العرض × الارتفاع) |
أبعاد العمل |
مم |
4100×1840×6000 |
||
|
أبعاد النقل |
4200×1840×2400 |
||||
|
المشبك الفوهة |
قضبان قابلة للتطبيق |
بك، NQ، المقر الرئيسي،، PQ |
|||
|
عبر القطر |
Φ124 |
||||
|
سرعة السفر |
كم/ساعة |
1.5-2.5 |
|||
|
قدرة التسلق |
° |
≥30 |
|||
|
نسبة ضغط الاتصال بالأرض |
الآلام والكروب الذهنية |
0.14 |
|||
|
وزن الجهاز الرئيسي |
ر |
5.5 |
|||
|
نموذج |
وحدة |
XDX-2AA |
|||
|
غرض |
|||||
|
عمق الحفر |
قضيب BQBQ (φ55.6mm) |
م |
500 |
||
|
قضيب NQNQ (φ69.9 مم) |
350 |
||||
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر الأساسي الهيدروليكي بالكامل XDX-2A: 1. هيكل الزاحف، 2. وحدة الطاقة، 3. النظام الهيدروليكي، 4. مجموعة رأس الطاقة، 5. الصاري، 6. الونش الرئيسي، 7. الونش المساعد، 8. لوحة التحكم، 9. مشبك القدم، 10. مضخة الطين (10 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

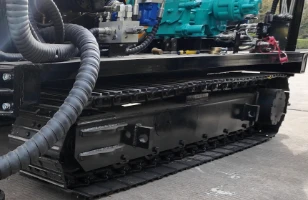

هيكل الزاحف
إنها تعتمد هيكلًا ذاتي الدفع بمسار فولاذي، والذي يتمتع بقدرة قوية على التكيف مع الموقع وموثوقية عالية.
مخفض المشي ذو العلامة التجارية المحلية المعروفة، مع أداء مستقر وجودة موثوقة.
02

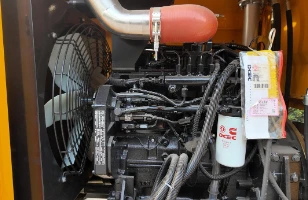

وحدة الطاقة
إنها مجهزة بمحرك Cummins المزود بشاحن توربيني، وهو قوي ويتوافق مع معايير الانبعاثات الوطنية II.
خزان المياه مصنوع من النحاس الذي يتمتع بمقاومة قوية للتآكل.
موزع الزيت مصنوع من سبائك الألومنيوم ذات الزعانف، والتي تتميز بمقاومة الضغط العالي ومقاومة للصدأ.
03

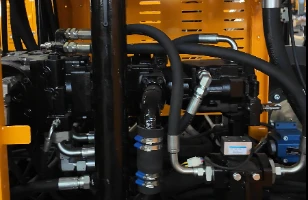

النظام الهيدروليكي
يتم اختيار المكونات الهيدروليكية الرئيسية من العلامات التجارية المشهورة عالميًا.
يعتمد النظام الهيدروليكي التحكم الحساس للحمل.
04

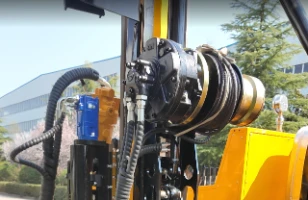

رأس الحفر
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وأربعة تروس لتعديل السرعة بدون خطوات.
يتم تشغيل دوران رأس الحفر بواسطة محرك متغير، مع كفاءة عمل عالية.
يتم تشغيل دوران عمود دوران رأس الحفر بواسطة محرك، مع كفاءة تشغيل عالية وعزم دوران عالي.
05
سارية
الصاري يعتمد رفع وخفض أسطوانة الزيت، قابلة للطي، مريحة للنقل والتخزين، مع وظيفة التأريض المنزلقة،
تم تجهيز الصاري بدليل مركزي في الجزء العلوي والسفلي من أجل بناء ثقب مائل بشكل مريح. يتم اعتماد المشبك الهيدروليكي في الموضع فوق ثقب الحفر،
يمكن التحكم بها لاسلكياً عن بعد للحركة، مع أمان عالي وقدرة قوية على التسلق.
06

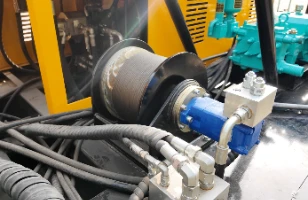

الرافعة الرئيسية
إنها تعتمد محرك دفع مستورد من كوريا الجنوبية
قوة الرفع للرافعة الرئيسية هي 20 كيلو نيوتن
الأسطوانة مصبوبة بشكل متكامل، مما يوفر قوة أفضل.
الرافعة الرئيسية لديها وظيفة المتابعة، مما يجعل البناء أكثر ملاءمة وكفاءة.
07
ونش مساعد
قوة الرفع للرافعة المساعدة هي 8 كيلو نيوتن
قطر حبل الأسلاك الفولاذية 6 مم
سرعة الحبل: 96 م/دقيقة
إنها مجهزة بوظيفة الكبح، مما يوفر تأثير كبح ممتاز، وقدرة حبل كبيرة وقوة هيكلية جيدة.
08

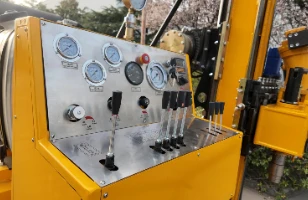

لوحة التحكم
يعتمد نظام التحكم مجموعة من الأنواع المغلقة والمفتوحة. تصميم النظام بسيط، مع معدل فشل منخفض وصيانة مريحة.
العملية بسيطة ودقة التحكم عالية.
09

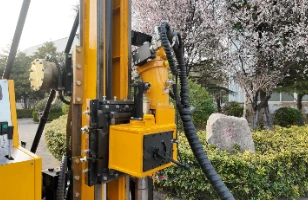

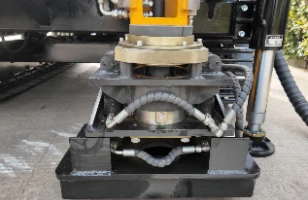

المشبك القدم
يتميز المقبض بهيكل بسيط، ونطاق تثبيت كبير، وتثبيت موثوق به وقوة تثبيت قوية، والقضبان القابلة للتطبيق: BQ، NQ، HQ، PQ
من السهل تفكيك الجهاز المركزي.
10

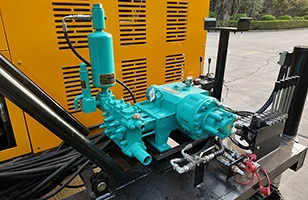

مضخة الطين
اعتماد مضخات الطين ذات العلامة التجارية المعروفة، الحد الأقصى للإزاحة 100 لتر / دقيقة
يعتمد التحكم في مضخة الطين على التحكم النسبي، ويمكن تعديل تدفق الطين وفقًا لظروف العمل.
مزودة بواجهة خلاط.
منتجات ذات صلة

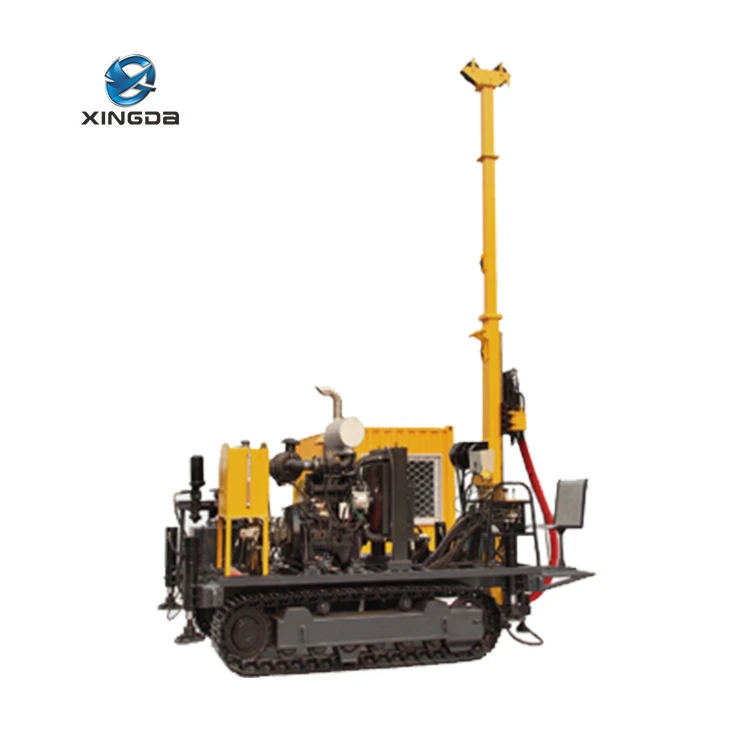

جهاز الحفر الأساسي الهيدروليكي الكامل XDY-1600
