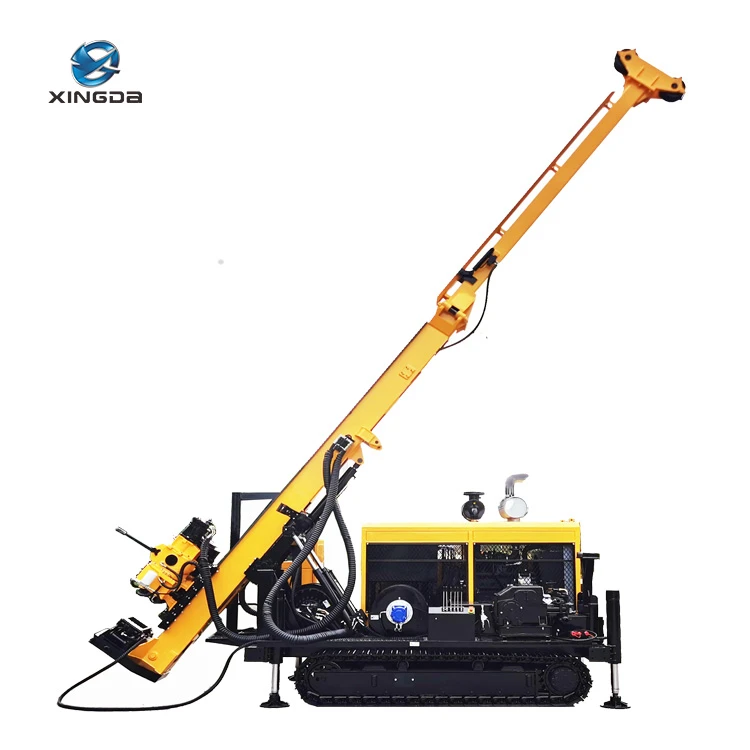

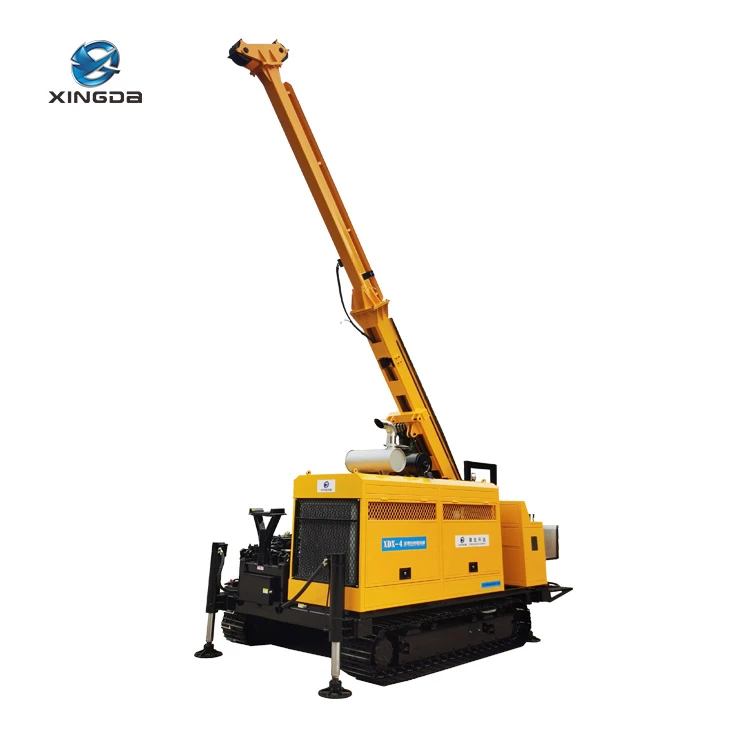

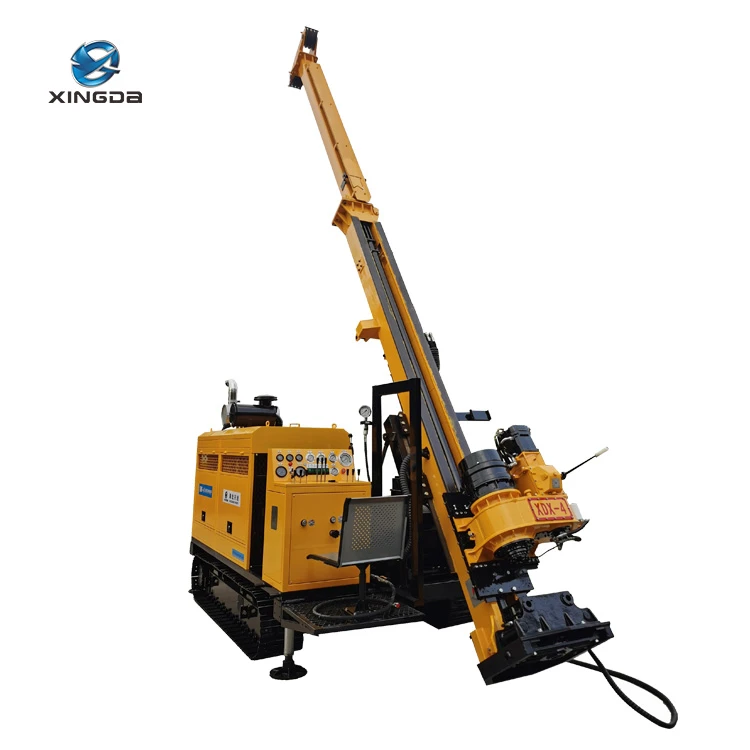

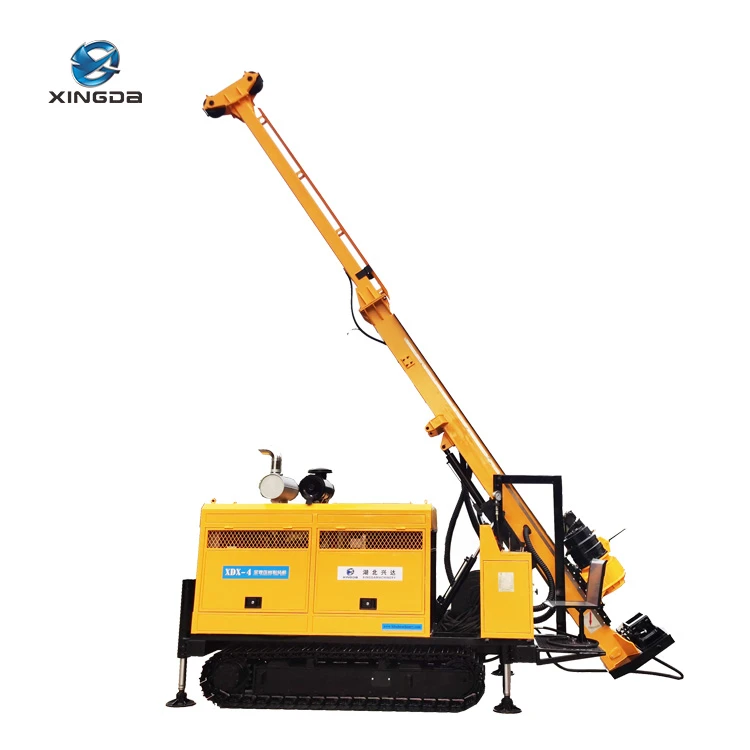

جهاز الحفر الأساسي الهيدروليكي الكامل XDX-4 يستخدم بشكل رئيسي في الحفر الأساسي مع لقم الماس أو لقم كربيد التنجستن الصلب في مجال الصناعات مثل الجيولوجيا، المعادن، الفحم، الصناعة النووية، الهيدرولوجيا، إلخ.
| عمق الحفر | قضيب BQ (φ55.6mm) | |
| عمق الحفر | قضيب NQ (φ69.9 مم) | |
| عمق الحفر | قضيب المقر الرئيسي (φ88.9 مم) | |
الميزات الرئيسية للجهاز الهيدروليكي الكامل XDX-4
يتم اختيار المكونات الهيدروليكية الرئيسية من العلامات التجارية المشهورة عالميًا.
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وأربعة تروس لتعديل السرعة بدون خطوات.
يتم تشغيل الحفارة بواسطة أسطوانة مباشرة للتغذية.
يعتمد الصاري رفع وخفض أسطوانة الزيت، وقابل للطي، ومريح للنقل والتخزين، مع وظيفة التأريض المنزلقة.
يعتمد النظام الهيدروليكي التحكم الحساس للحمل، ويتم تشغيل دوران عمود دوران رأس الحفر بواسطة محرك، مع كفاءة تشغيل عالية وعزم دوران عالي.
تم تجهيز الصاري بدليل مركزي في الجزء العلوي والسفلي من فتحة فورد المائلة بشكل ملائم. يتم إستخدام المشبك الهيدروليكي في الموضع فوق فتحة الحفر.
مجهزة بمنصات العمل ذات الطبقتين.
وفقًا لاحتياجات المستخدمين، يمكن اختيار نوع الزاحف، أو نوع المنصة، أو نوع الشاحنة.
المعلمات التقنية الرئيسية
|
نموذج |
وحدة |
XDX-4 |
|||
|
غرض |
|||||
|
عمق الحفر |
قضيب BQ (φ55.6mm) |
م |
1200 |
||
|
قضيب NQ (φ69.9 مم) |
900 |
||||
|
قضيب المقر الرئيسي (φ88.9 مم) |
700 |
||||
|
سعة رأس الحفر |
نطاق السرعة |
الصف الأول |
ص / دقيقة |
105-206 |
|
|
الصف الثاني |
184-361 |
||||
|
الصف Ⅲ |
334-656 |
||||
|
الصف Ⅳ |
569-1150 |
||||
|
|
الصف الأول |
ن.م |
5500-2833 |
||
|
الصف الثاني |
3168-1613 |
||||
|
الصف Ⅲ |
1743-887 |
||||
|
الصف Ⅳ |
1024-521 |
||||
|
السرعة القصوى |
ص / دقيقة |
1150 |
|||
|
الحد الأقصى لعزم الدوران |
ن · م |
5500 |
|||
|
قطر الثقب للمغزل |
مم |
98 |
|||
|
قدرة الرفع القصوى |
كيلو نيوتن |
150 |
|||
|
ماكس. قوة التغذية |
كيلو نيوتن |
60 |
|||
|
المسافة الترجمية |
مم |
350 |
|||
|
محرك الديزل |
القوة المقدرة |
كيلوواط |
132 (الكمون 6BTA5.9-C180) |
||
|
السرعة المقدرة |
ص / دقيقة |
2200 |
|||
|
مضخة هيدروليكية |
مضخة 1 |
الضغط المقدر |
MPa |
30 |
|
|
الحد الأقصى للتدفق |
لتر/دقيقة |
140 |
|||
|
مضخة2 |
الضغط المقدر |
MPa |
25 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
120 |
|||
|
مضخة3 |
الضغط المقدر |
MPa |
20 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
50 |
|||
|
مضخة جانبية1 |
الضغط المقدر |
MPa |
16 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
12 |
|||
|
مضخة جانبية2 |
الضغط المقدر |
MPa |
5 |
||
|
ماكس التدفق |
لتر/دقيقة |
8 |
|||
|
سارية |
الارتفاع الإجمالي |
م |
9.2 |
||
|
ضبط الزاوية |
° |
0~90 |
|||
|
زاوية الحفر |
° |
45~90 |
|||
|
السكتة الدماغية المغذية |
مم |
3500 |
|||
|
انزلاق المسافة من الصاري |
مم |
1100 |
|||
|
الرافعة الرئيسية |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
69 |
||
|
سرعة الرفع |
م/دقيقة |
40 |
|||
|
ضياء.من حبل الصلب |
مم |
16 |
|||
|
طول الحبل الفولاذي |
م |
50 |
|||
|
ونش مساعد |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
12 |
||
|
سرعة الرفع |
م/دقيقة |
130 |
|||
|
ضياء.من حبل الصلب |
مم |
6 |
|||
|
طول الحبل الفولاذي |
م |
1000 |
|||
|
|
نموذج |
/ |
BW160 |
||
|
ماكس.الإزاحة |
لتر/دقيقة |
160 |
|||
|
الحد الأقصى للضغط |
MPa |
10 |
|||
|
الأبعاد الكلية (الطول×العرض×الارتفاع) |
أبعاد العمل |
مم |
4800×2420×9200 |
||
|
أبعاد النقل |
مم |
5500×2200×2450 |
|||
|
|
قضبان قابلة للتطبيق |
مم |
بك، نق، المقر الرئيسي، PQ |
||
|
عبر القطر |
مم |
Φ154 |
|||
|
سرعة السفر |
كم/ساعة |
1.5-2.5 |
|||
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر الأساسي الهيدروليكي بالكامل XDX-4: 1. هيكل الزاحف، 2. وحدة الطاقة، 3. النظام الهيدروليكي، 4. مجموعة رأس الطاقة، 5. الصاري، 6. الونش الرئيسي، 7. الونش المساعد، 8. لوحة التحكم، 9. مشبك القدم، 10. مضخة الطين (10 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

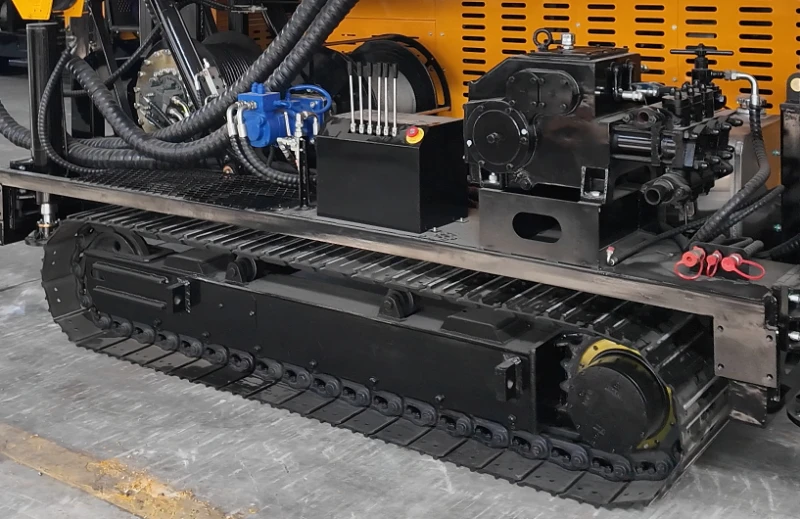

هيكل الزاحف
إنها تعتمد هيكلًا ذاتي الدفع بمسار فولاذي، والذي يتمتع بقدرة قوية على التكيف مع الموقع وموثوقية عالية.
مخفض المشي ذو العلامة التجارية المحلية المعروفة، مع أداء مستقر وجودة موثوقة.
02

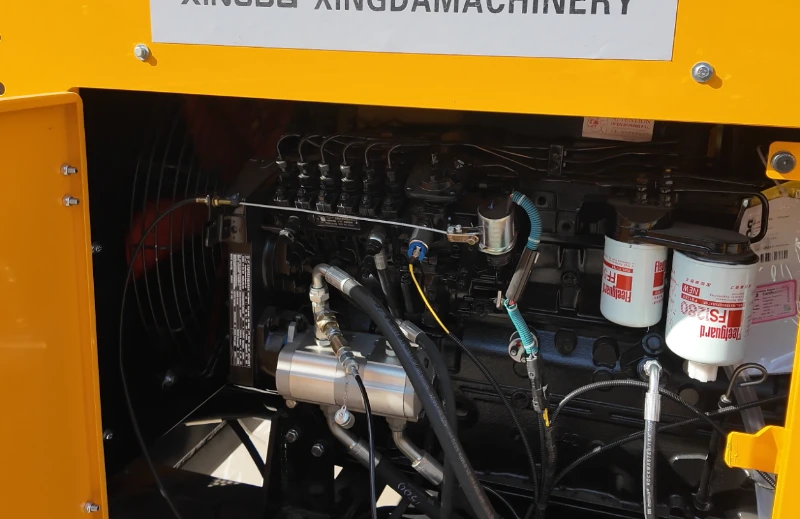

وحدة الطاقة
إنها مجهزة بمحرك Cummins المزود بشاحن توربيني، وهو قوي ويتوافق مع معايير الانبعاثات الوطنية II.
خزان المياه مصنوع من النحاس الذي يتمتع بمقاومة قوية للتآكل.
موزع الزيت مصنوع من سبائك الألومنيوم ذات الزعانف، والتي تتميز بمقاومة الضغط العالي ومقاومة للصدأ.
03

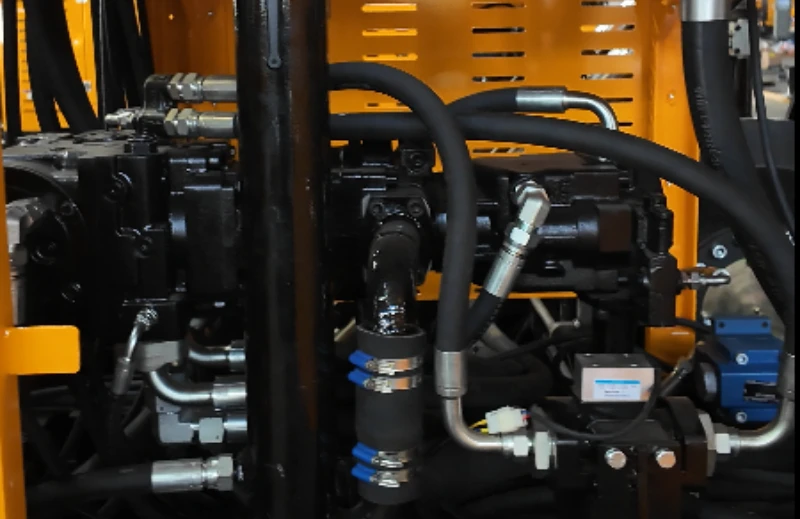

النظام الهيدروليكي
يتم اختيار المكونات الهيدروليكية الرئيسية من العلامات التجارية المشهورة عالميًا.
يعتمد النظام الهيدروليكي التحكم الحساس للحمل.
04

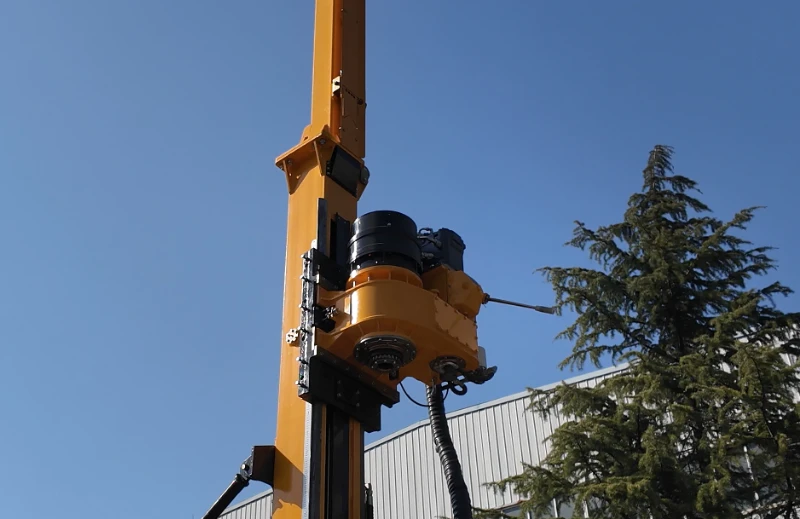

رأس الحفر
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وأربعة تروس لتعديل السرعة بدون خطوات.
يتم تشغيل دوران رأس الحفر بواسطة محرك متغير، مع كفاءة عمل عالية.
يتم تشغيل دوران عمود دوران رأس الحفر بواسطة محرك، مع كفاءة تشغيل عالية وعزم دوران عالي.
05

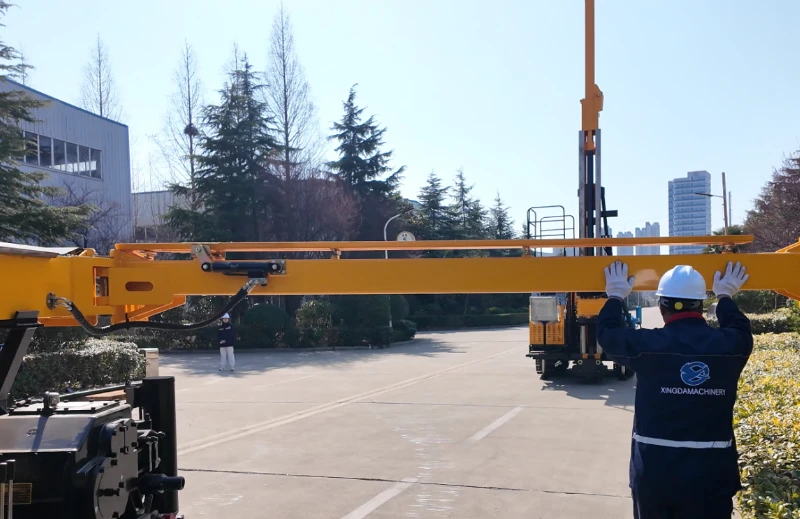

سارية
يعتمد الصاري رفع وخفض أسطوانة الزيت، وهو قابل للتثبيت، ومريح للنقل والتخزين، مع وظيفة التأريض المنزلقة.
تم تجهيز الصاري بدليل مركزي في الجزء العلوي والسفلي من أجل بناء الفتحة المضمنة بشكل ملائم. يتم إستخدام المشبك الهيدروليكي في الموضع فوق فتحة الحفر.
06

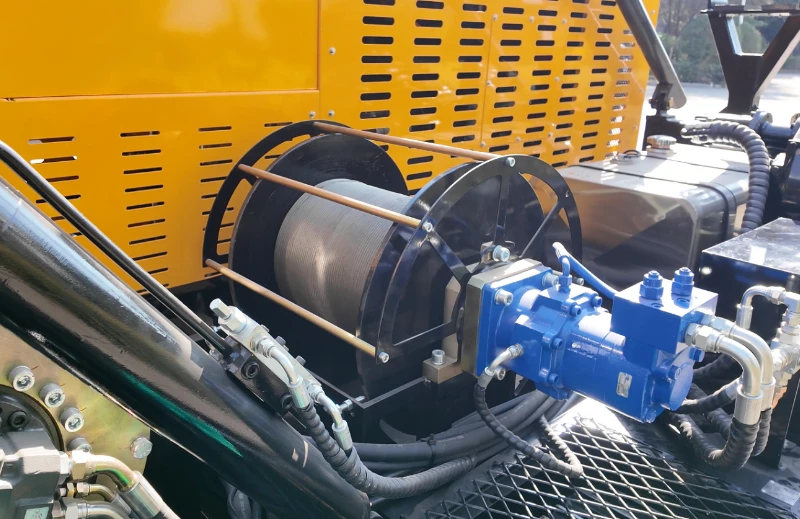

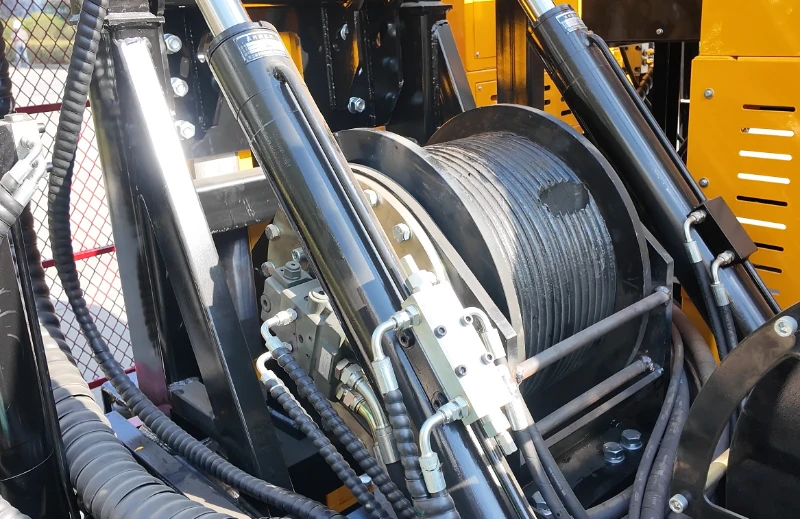

الرافعة الرئيسية
إنها تعتمد محرك دفع مستورد من كوريا الجنوبية.
قوة الرفع للرافعة الرئيسية هي 69 كيلو نيوتن.
الأسطوانة مصبوبة بشكل متكامل، مما يوفر قوة أفضل.
الرافعة الرئيسية لديها وظيفة المتابعة، مما يجعل البناء أكثر ملاءمة وكفاءة.
07
ونش مساعد
قوة الرفع للرافعة المساعدة هي 12 كيلو نيوتن
قطر حبل الأسلاك الفولاذية 6 مم
سرعة الحبل: 130 م/دقيقة
إنها مجهزة بوظيفة الكبح، مما يوفر تأثير كبح ممتاز، وقدرة حبل كبيرة وقوة هيكلية جيدة.
08

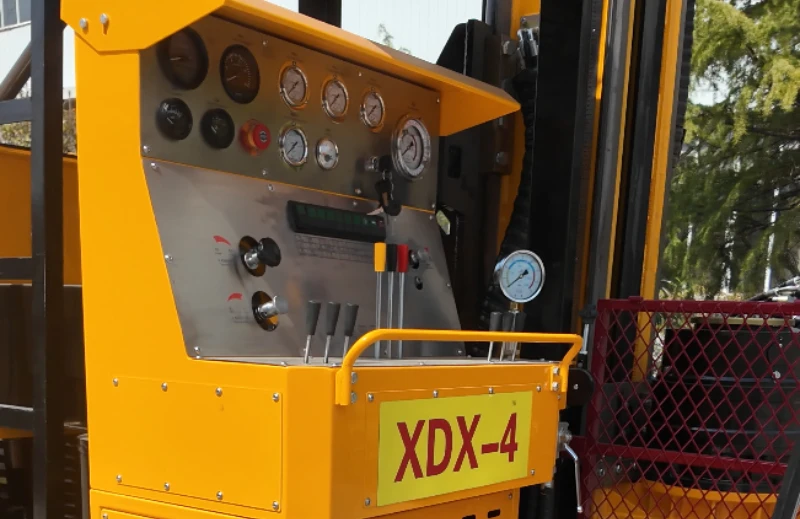

لوحة التحكم
يعتمد نظام التحكم مجموعة من الأنواع المغلقة والمفتوحة. تصميم النظام بسيط، مع معدل فشل منخفض وصيانة مريحة.
العملية بسيطة ودقة التحكم عالية.
09

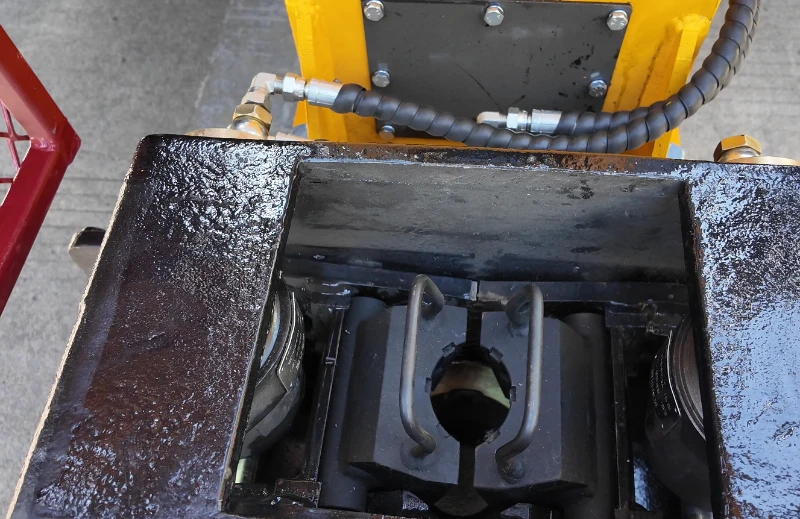

المشبك القدم
يتميز المقبض بهيكل بسيط، ونطاق تثبيت كبير، وتثبيت موثوق به وقوة تثبيت قوية. القضبان القابلة للتطبيق: BQ، NQ، HQ، PQ
من السهل تفكيك الجهاز المركزي.
10

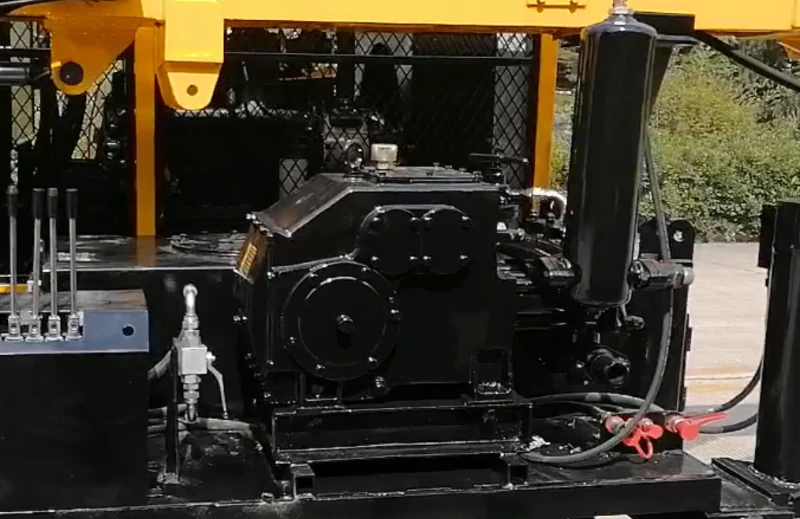

مضخة الطين
اعتماد مضخات الطين ذات العلامة التجارية المعروفة، الحد الأقصى للإزاحة 160 لتر / دقيقة.
يعتمد التحكم في مضخة الطين على التحكم النسبي، ويمكن تعديل تدفق الطين وفقًا لظروف العمل.
مزودة بواجهة خلاط.
