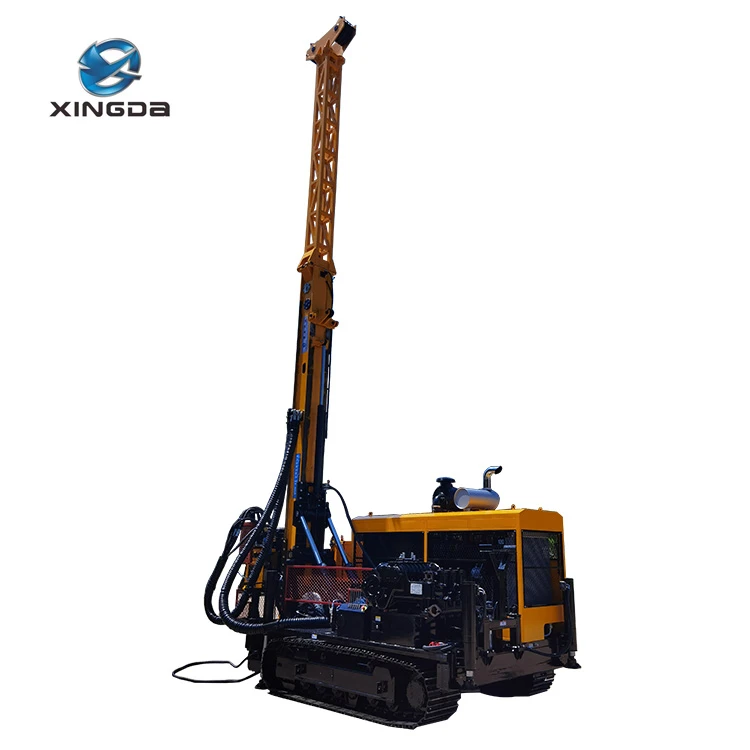

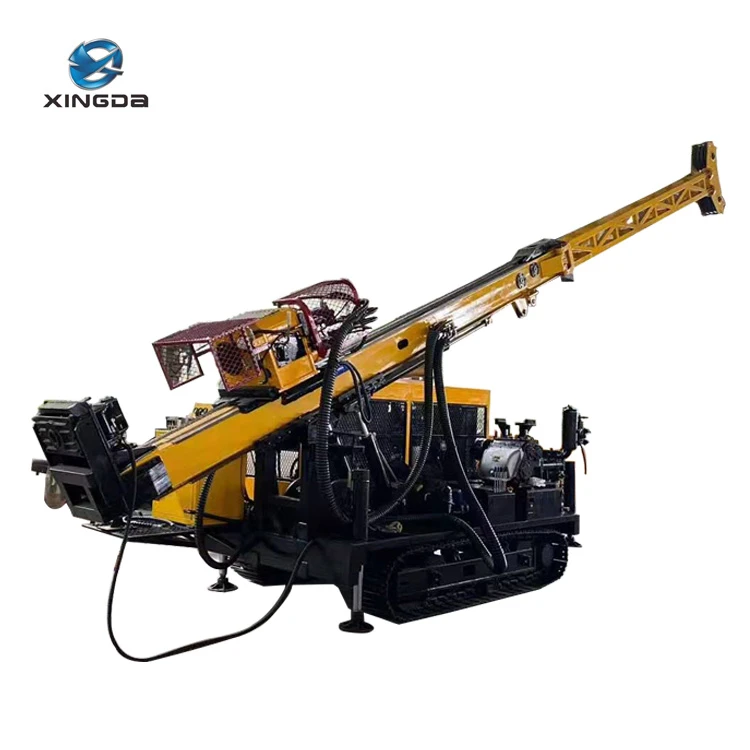

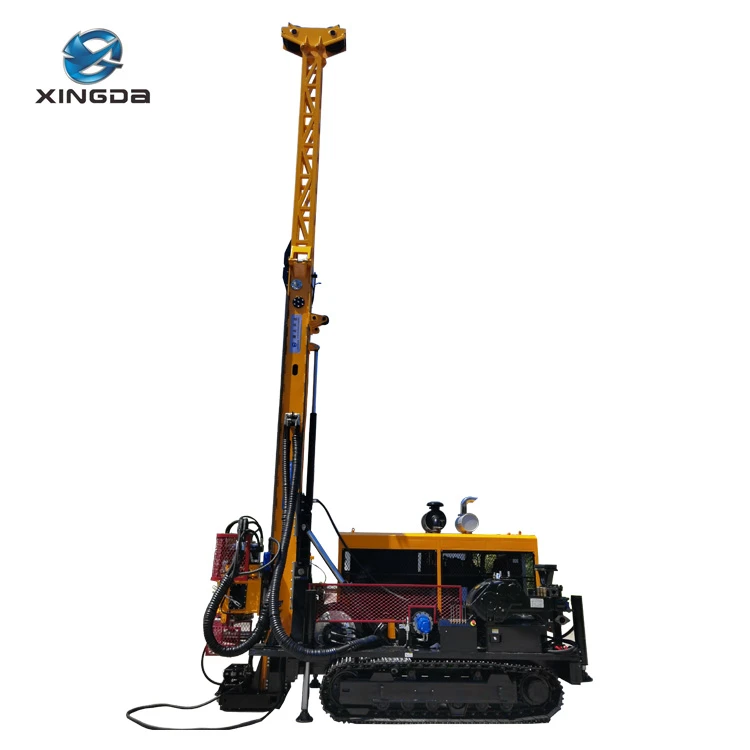

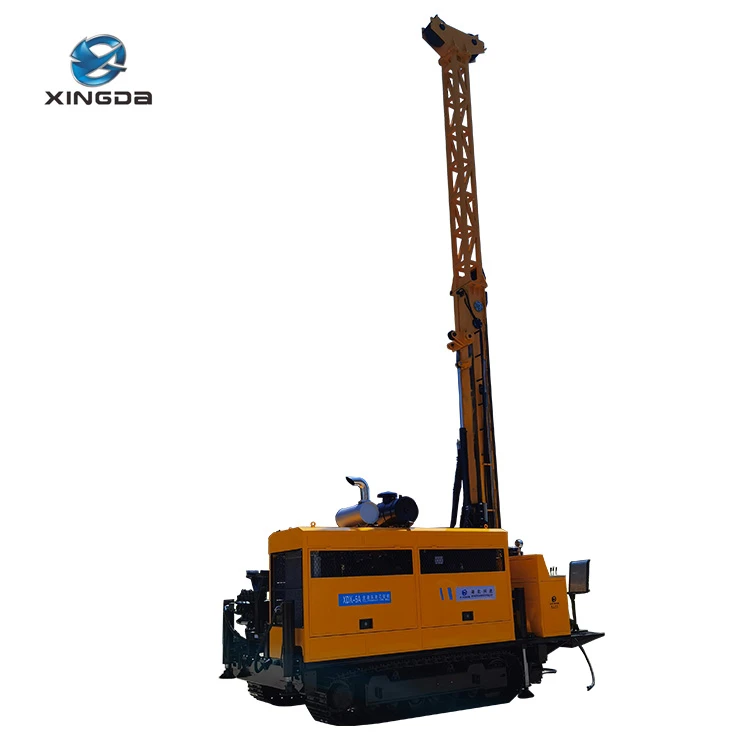

جهاز الحفر الأساسي الهيدروليكي الكامل XDX-5A يستخدم بشكل رئيسي في الحفر الأساسي مع لقم الماس أو لقم كربيد التنجستن الصلب في مجال الصناعات مثل الجيولوجيا، المعادن، الفحم، الصناعة النووية، الهيدرولوجيا، إلخ.
| عمق الحفر | قضيب BQ (φ55.6mm) | |
| عمق الحفر | قضيب NQ (φ69.9 مم) | |
| عمق الحفر | قضيب المقر الرئيسي (φ88.9 مم) | |
الميزات الرئيسية للجهاز الهيدروليكي الكامل XDX-5A
يتم اختيار المكونات الهيدروليكية الرئيسية من المستوى الدولي.
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وتعديل السرعة بدون خطوات.
يتم تشغيل الحفارة بواسطة أسطوانة مباشرة للتغذية.
يعتمد الصاري رفع وخفض أسطوانة الزيت، والصاري العلوي عبارة عن هيكل قابل للسحب لسهولة النقل والتخزين، مع وظيفة التأريض المنزلقة.
يعتمد النظام الهيدروليكي التحكم الحساس للحمل، ويتم تشغيل دوران عمود دوران رأس الحفر بواسطة محرك مزدوج مع دوائر هيدروليكية ذات حلقة مغلقة، مع كفاءة تشغيل عالية وعزم دوران عالي.
تم تجهيز الصاري بدليل مركزي في الجزء العلوي والسفلي من أجل بناء الفتحة المائلة بشكل ملائم. يتم إستخدام المشبك الهيدروليكي في الموضع فوق فتحة الحفر.
مجهزة بمنصات العمل ذات الطبقتين.
وفقًا لاحتياجات المستخدمين، يمكن اختيار نوع الزاحف، أو نوع المنصة، أو نوع الشاحنة.
المعلمات التقنية الرئيسية
|
نموذج |
وحدة |
XDX-5A |
|||
|
غرض |
|||||
|
عمق الحفر |
قضيب BQ (φ55.6mm) |
م |
1500 |
||
|
قضيب NQ (φ69.9 مم) |
1300 |
||||
|
قضيب المقر الرئيسي (φ88.9 مم) |
1000 |
||||
|
قضيب PQ (φ114.3mm) |
680 |
||||
|
سعة رأس الحفر |
نطاق السرعة |
الصف الأول |
ص / دقيقة |
170-341 |
|
|
الصف الثاني |
539-1150 |
||||
|
عزم الدوران المقابل |
الصف الأول |
ن.م |
5900-2958 |
||
|
الصف الثاني |
1868-934 |
||||
|
السرعة القصوى |
ص / دقيقة |
1150 |
|||
|
الحد الأقصى لعزم الدوران |
ن · م |
5900 |
|||
|
قطر الثقب للمغزل |
مم |
121 |
|||
|
قدرة الرفع القصوى |
كيلو نيوتن |
180 |
|||
|
ماكس. قوة التغذية |
كيلو نيوتن |
90 |
|||
|
المسافة الترجمية |
مم |
510 |
|||
|
محرك الديزل |
القوة المقدرة |
كيلوواط |
160 (الكمون 6CTA8.3-C215) |
||
|
السرعة المقدرة |
ص / دقيقة |
2200 |
|||
|
مضخة هيدروليكية |
مضخة 1 |
الضغط المقدر |
MPa |
32 |
|
|
الحد الأقصى للتدفق |
لتر/دقيقة |
200 |
|||
|
مضخة 2 |
الضغط المقدر |
MPa |
28 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
120 |
|||
|
مضخة 3 |
الضغط المقدر |
MPa |
28 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
120 |
|||
|
مضخة جانبية 1 |
الضغط المقدر |
MPa |
20 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
25 |
|||
|
مضخة جانبية 2 |
الضغط المقدر |
MPa |
5 |
||
|
ماكس التدفق |
لتر/دقيقة |
8 |
|||
|
سارية |
الارتفاع الإجمالي |
م |
10.8 |
||
|
ضبط الزاوية |
° |
0~90 |
|||
|
زاوية الحفر |
° |
45~90 |
|||
|
السكتة الدماغية المغذية |
مم |
3800 |
|||
|
انزلاق المسافة من الصاري |
مم |
1100 |
|||
|
الرافعة الرئيسية |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
80 |
||
|
سرعة الرفع |
م/دقيقة |
44 |
|||
|
ضياء.من حبل الصلب |
مم |
18 |
|||
|
طول الحبل الفولاذي |
م |
60 |
|||
|
ونش مساعد |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
12 |
||
|
سرعة الرفع |
م/دقيقة |
130 |
|||
|
ضياء.من حبل الصلب |
مم |
6 |
|||
|
طول الحبل الفولاذي |
م |
1500 |
|||
|
مضخة الطين |
نموذج |
/ |
BW250 |
||
|
ماكس.الإزاحة |
لتر/دقيقة |
250 |
|||
|
الحد الأقصى للضغط |
MPa |
6 |
|||
|
الأبعاد الكلية (الطول×العرض×الارتفاع) |
أبعاد العمل |
مم |
4635×2240×10820 |
||
|
أبعاد النقل |
مم |
5780×2240×2500 |
|||
|
المشبك الفوهة |
قضبان قابلة للتطبيق |
مم |
بك، NQ، المقر الرئيسي،، PQ |
||
|
عبر القطر |
مم |
Φ154 |
|||
|
سرعة السفر |
كم/ساعة |
1.5-2.5 |
|||
|
قدرة التسلق |
° |
≥30 |
|||
|
نسبة ضغط الاتصال بالأرض |
MPa |
0.14 |
|||
|
وزن الجهاز الرئيسي |
ر |
13 |
|||
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر الأساسي الهيدروليكي بالكامل XDX-5A: 1. هيكل الزاحف، 2. وحدة الطاقة، 3. النظام الهيدروليكي، 4. مجموعة رأس الطاقة، 5. الصاري، 6. الونش الرئيسي، 7. الونش المساعد، 8. لوحة التحكم، 9. مشبك القدم، 10. مضخة الطين (10 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

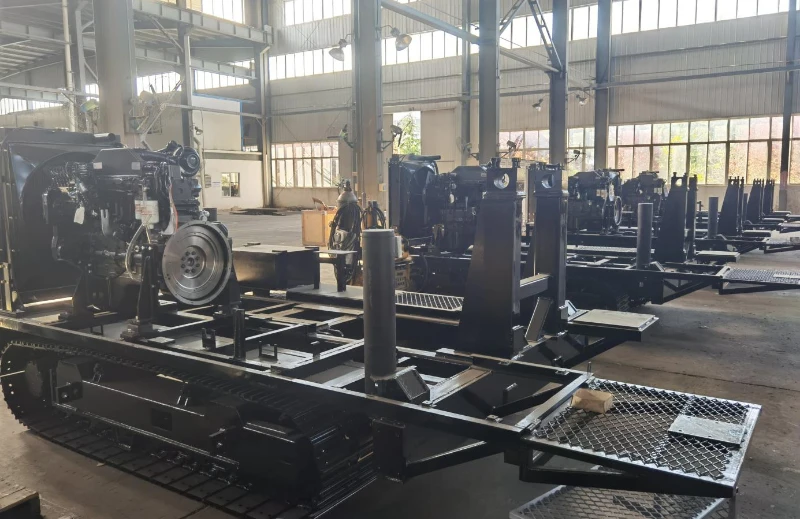

هيكل الزاحف
يضمن هيكل المسار الفولاذي الهيكلي عالي القوة حركة سلسة ويمكنه التكيف مع ظروف الطريق القاسية.
إنها تعتمد محرك دفع مصنوع في كوريا الجنوبية، والذي يتمتع بعمر خدمة طويل وزاوية تسلق أكبر.
تم اختيار العجلات الأربع وحزام واحد من سلسلة الخدمة الشاقة، مما يضمن عمر خدمة أطول.
02

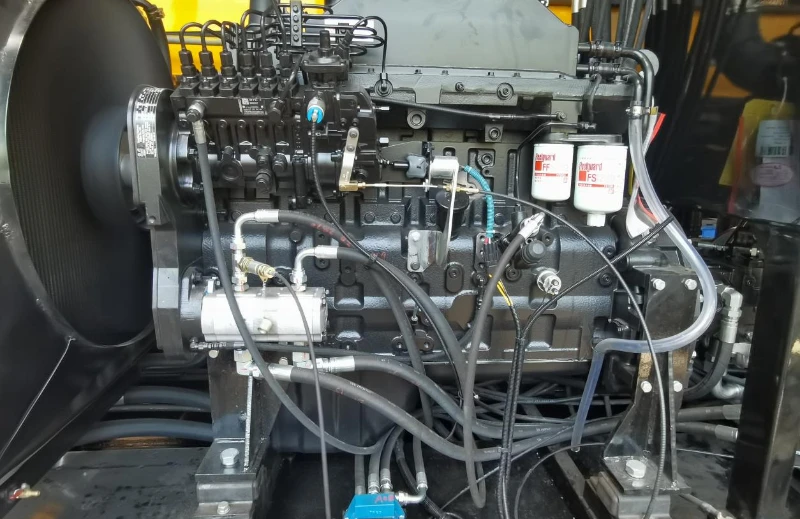

وحدة الطاقة
تتميز محركات الديزل Cummins المخصصة للطرق غير العادية بالقوة وتفي بمعايير الانبعاثات الوطنية II وNational III
خزان المياه مصنوع من النحاس الذي يتمتع بمقاومة قوية للتآكل.
موزع الزيت مصنوع من سبائك الألومنيوم ذات الزعانف، والتي تتميز بمقاومة الضغط العالي ومقاومة للصدأ.
03

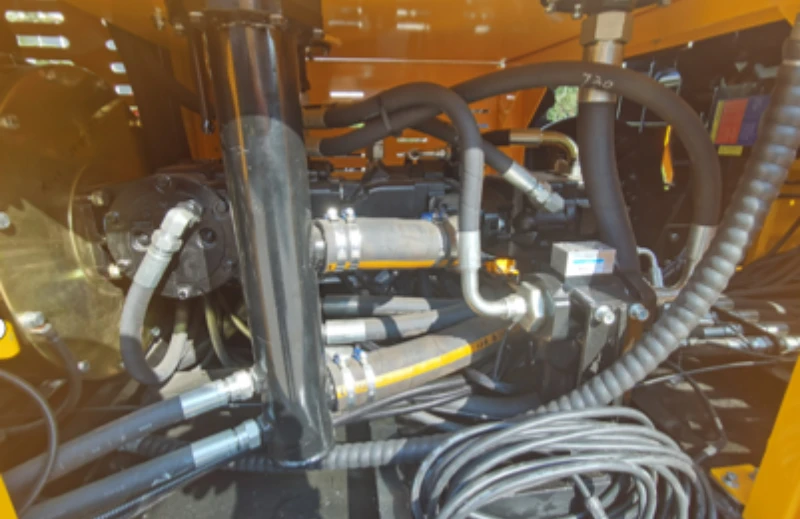

النظام الهيدروليكي
يتم اختيار المكونات الهيدروليكية الرئيسية من العلامات التجارية المشهورة عالميًا.
يعتمد النظام الهيدروليكي التحكم الحساس للحمل، ويتم تشغيل دوران عمود دوران رأس الحفر بواسطة محرك مزدوج مع دوائر هيدروليكية ذات حلقة مغلقة، مع كفاءة تشغيل عالية وعزم دوران عالي.
04

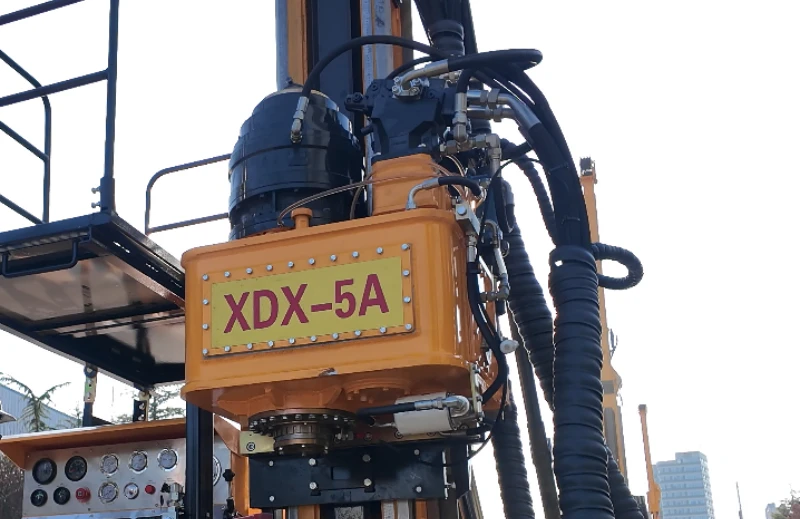

رأس الحفر
يتميز رأس الطاقة بسرعة دوران عالية، وتبديل سلس للعتاد وعدم تخطي التروس.
يقوم المحرك الهيدروليكي Danfoss من الولايات المتحدة بتشغيل دوران الطاقة، ويتميز بمقاومة ممتازة للصدمات وعمر خدمة طويل.
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وتعديل السرعة بدون خطوات.
05

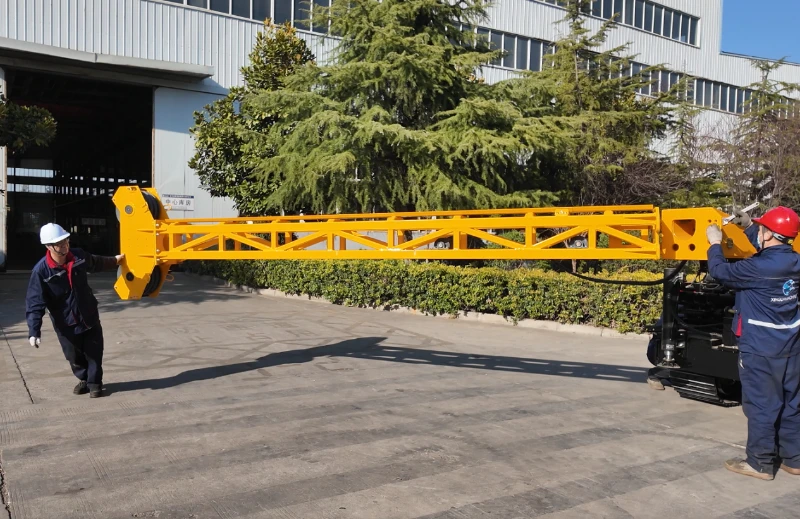

سارية
يعتمد الصاري رفع وخفض أسطوانة الزيت، وهو قابل للتثبيت، ومريح للنقل والتخزين، مع وظيفة التأريض المنزلقة.
تم تجهيز الصاري بدليل مركزي في الجزء العلوي والسفلي من أجل بناء الفتحة المضمنة بشكل ملائم. يتم إستخدام المشبك الهيدروليكي في الموضع فوق فتحة الحفر.
06

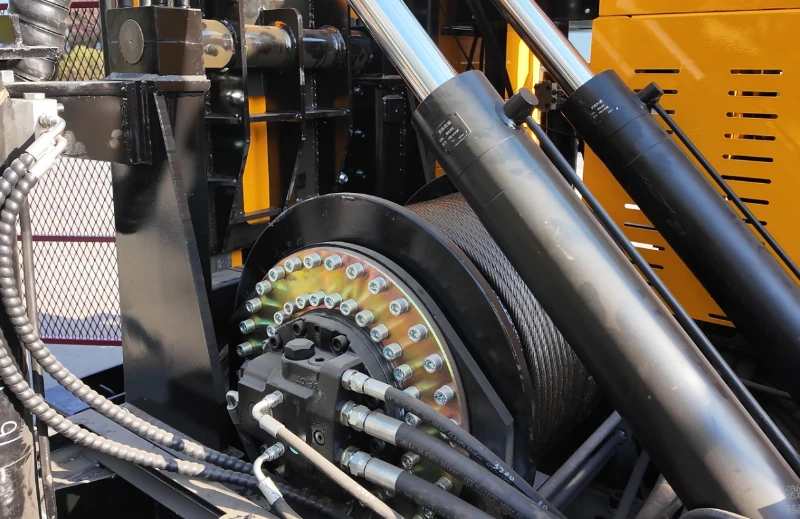

الرافعة الرئيسية
إنها تعتمد محرك دفع مستورد من كوريا الجنوبية.
قوة الرفع للرافعة الرئيسية هي 80 كيلو نيوتن.
الأسطوانة مصبوبة بشكل متكامل، مما يوفر قوة أفضل.
الرافعة الرئيسية لديها وظيفة المتابعة، مما يجعل البناء أكثر ملاءمة وكفاءة.
07

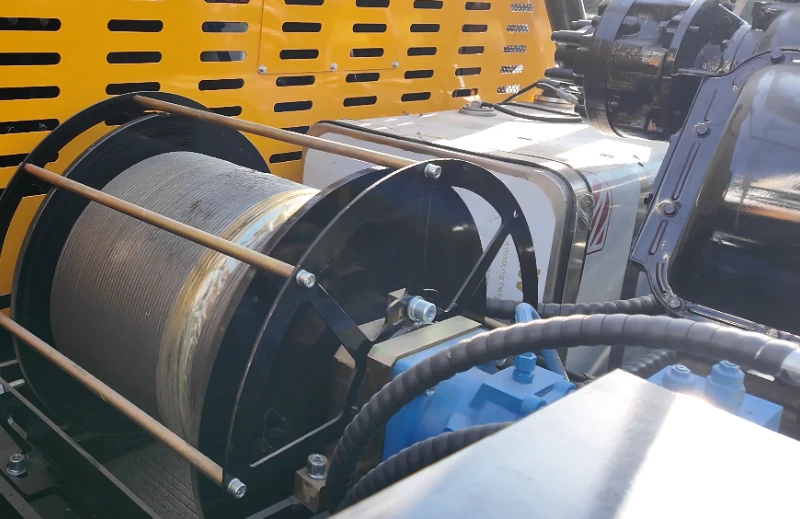

ونش مساعد
قوة الرفع للرافعة المساعدة هي 12 كيلو نيوتن.
قطر حبل الأسلاك الفولاذية 6 مم.
سرعة الحبل: 130 م/دقيقة.
إنها مجهزة بوظيفة الكبح، مما يوفر تأثير كبح ممتاز، وقدرة حبل كبيرة وقوة هيكلية جيدة.
08

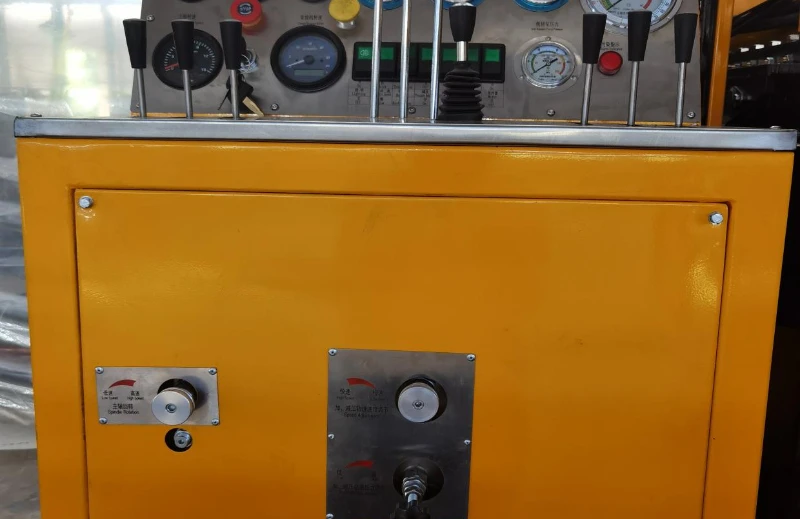

لوحة التحكم
يعتمد نظام التحكم مجموعة من الأنواع المغلقة والمفتوحة. تصميم النظام بسيط، مع معدل فشل منخفض وصيانة مريحة.
المكونات الهيدروليكية الرئيسية تعتمد شركة Dandoss من الولايات المتحدة.
يتميز مقبض نسبة السائل Hyde الإيطالي بدقة تحكم عالية.
09

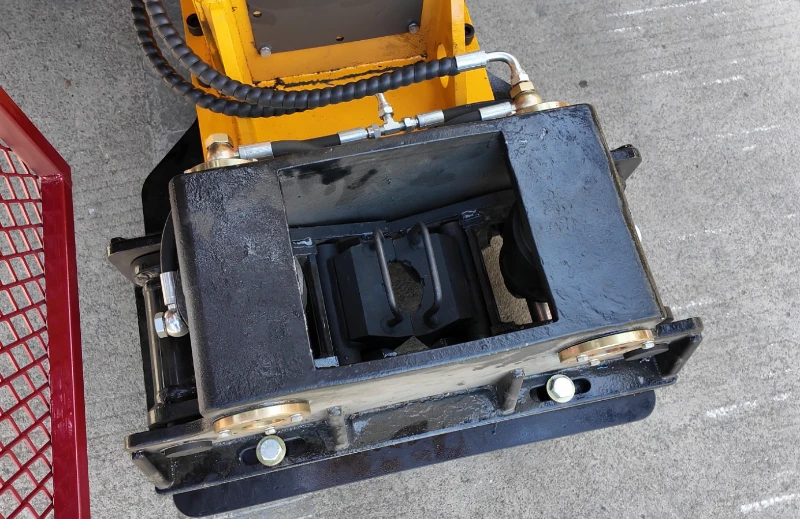

المشبك القدم
يحتوي القابض على هيكل بسيط، نطاق تثبيت كبير، تثبيت موثوق به وقوة تثبيت قوية. قضبان قابلة للتطبيق: BQ، NQ، HQ، PQ.
من السهل تفكيك الجهاز المركزي.
10

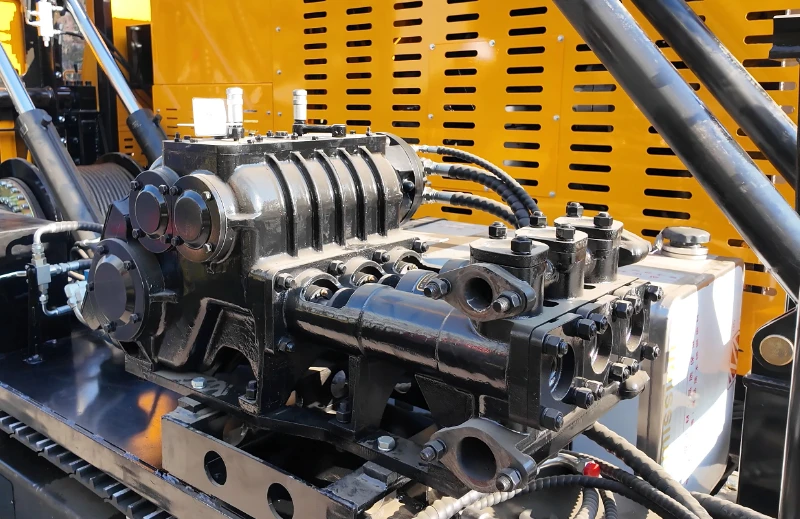

مضخة الطين
اعتماد مضخات الطين العلامة التجارية المعروفة، ماكس. الإزاحة 250 لتر/دقيقة
يعتمد التحكم في مضخة الطين على التحكم النسبي، ويمكن تعديل تدفق الطين وفقًا لظروف العمل.
مزودة بواجهة خلاط.
