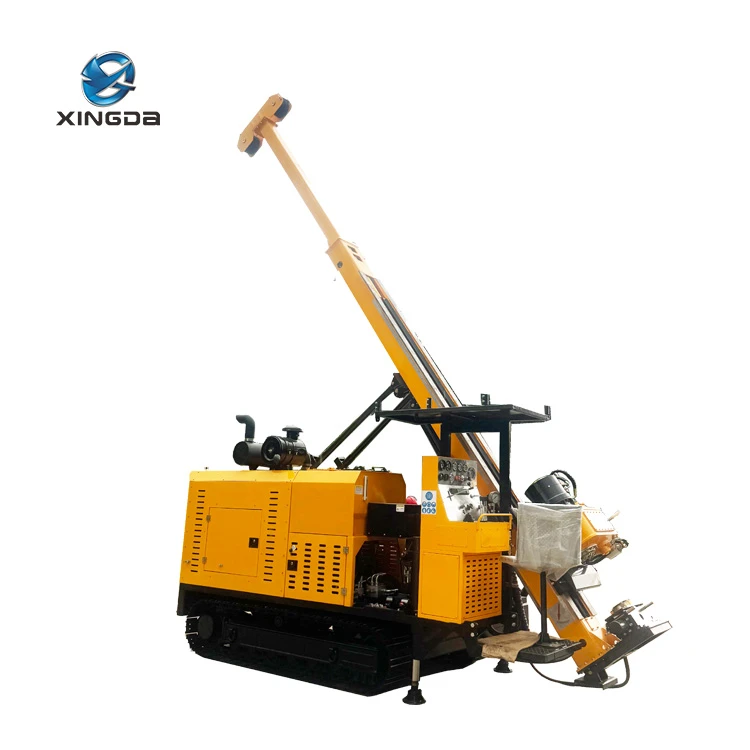

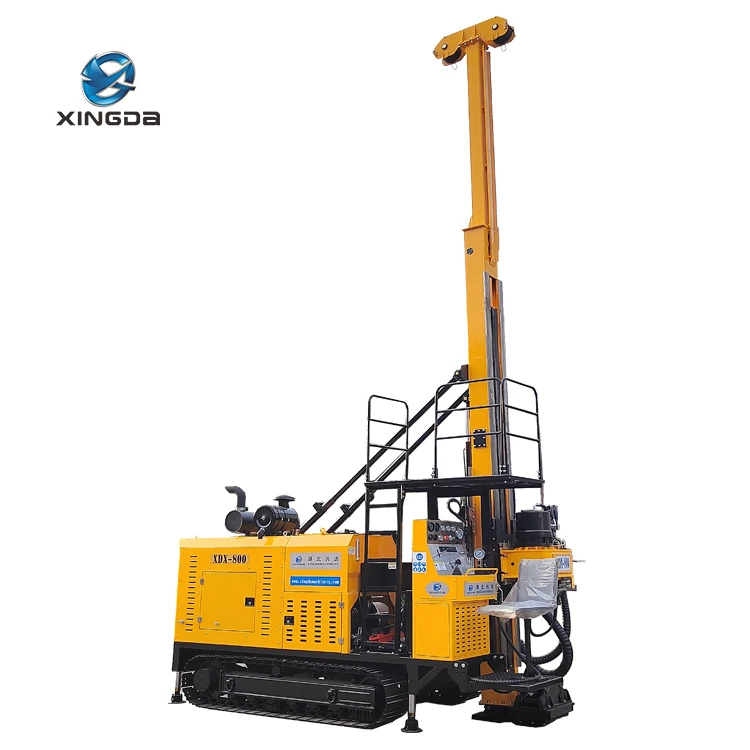

جهاز الحفر الأساسي الهيدروليكي الكامل XDX-800 يستخدم بشكل رئيسي في الحفر الأساسي مع لقم الماس أو لقم كربيد التنجستن الصلب في مجال الصناعات مثل الجيولوجيا، المعادن، الفحم، الصناعة النووية، الهيدرولوجيا، إلخ.
| عمق الحفر | قضيب BQ (φ55.6mm) | |
| عمق الحفر | قضيب NQ (φ69.9 مم) | |
| عمق الحفر | قضيب المقر الرئيسي (φ88.9 مم) | |
الميزات الرئيسية لجهاز XDX-800 الأساسي الهيدروليكي الكامل
يعتمد النظام الهيدروليكي مجموعة من الدوائر الهيدروليكية المفتوحة والتحكم الكهروهيدروليكي، وهو مستقر وموثوق.
يعتمد رأس الحفر هيكلًا من نوع ظرف الظرف، مع وظيفة الترجمة الجانبية وتعديل السرعة بدون خطوات.
يتم تشغيل الحفارة بواسطة الأسطوانة مباشرة، مع أداء مستقر، وقوة رفع عالية، وقدرة قوية على التعامل مع الحوادث.
يعتمد الصاري رفع وخفض أسطوانة الزيت، وقابل للطي، ومريح للنقل والتخزين، مع وظيفة التأريض المنزلقة.
تتحرك المنصة بزواحفها الفولاذية، ويمكن اختيار وضع التحكم في المشي "مقبض التشغيل + التحكم السلكي + اللاسلكي".
المعلمات التقنية الرئيسية
|
نموذج |
وحدة |
XDX-800 |
|||
|
غرض |
|||||
|
عمق الحفر |
قضيب BQ (φ55.6mm) |
م |
1000 م |
||
|
قضيب NQ (φ69.9 مم) |
800 م |
||||
|
قضيب المقر الرئيسي (φ88.9 مم) |
600 م |
||||
|
قضيب PQ (φ114.3mm) |
400 |
||||
|
سعة رأس الحفر |
نطاق السرعة |
الصف الأول |
ص / دقيقة |
318-618 |
|
|
الصف الثاني |
570-1100 |
||||
|
عزم الدوران المقابل |
الصف الأول |
ن.م |
2400-1239 |
||
|
الصف الثاني |
1343-690 |
||||
|
السرعة القصوى |
ص / دقيقة |
1100 |
|||
|
الحد الأقصى لعزم الدوران |
ن · م |
2400 |
|||
|
قطر الثقب للمغزل |
مم |
98 |
|||
|
قدرة الرفع القصوى |
كيلو نيوتن |
200 |
|||
|
الحد الأقصى لقدرة التغذية |
كيلو نيوتن |
100 |
|||
|
المسافة الترجمية |
مم |
400 |
|||
|
محرك الديزل |
القوة المقدرة |
كيلوواط |
129 (وي تشاي WP4.1NG175E301) |
||
|
السرعة المقدرة |
ص / دقيقة |
2200 |
|||
|
مضخة هيدروليكية |
مضخة 1 |
الضغط المقدر |
MPa |
25 |
|
|
الحد الأقصى للتدفق |
لتر/دقيقة |
160 |
|||
|
مضخة 2 |
الضغط المقدر |
MPa |
20 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
70 |
|||
|
مضخة 3 |
الضغط المقدر |
MPa |
25 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
22 |
|||
|
مضخة جانبية 1 |
الضغط المقدر |
MPa |
5 |
||
|
الحد الأقصى للتدفق |
لتر/دقيقة |
12 |
|||
|
سارية |
الارتفاع الإجمالي |
م |
8.4 |
||
|
ضبط الزاوية |
° |
0~90 |
|||
|
زاوية الحفر |
° |
45~90 |
|||
|
السكتة الدماغية المغذية |
مم |
3500 |
|||
|
انزلاق المسافة من الصاري |
مم |
725 |
|||
|
الرافعة الرئيسية |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
69(الطبقة الأولى) |
||
|
سرعة الرفع |
م/دقيقة |
40 |
|||
|
ضياء.من حبل الصلب |
مم |
16 |
|||
|
طول الحبل الفولاذي |
م |
50 |
|||
|
ونش مساعد |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
12 (الطبقة الأولى) |
||
|
سرعة الرفع |
م/دقيقة |
130 |
|||
|
ضياء.من حبل الصلب |
مم |
6.0 |
|||
|
طول الحبل الفولاذي |
م |
1000 |
|||
|
مضخة الطين |
نموذج |
/ |
BW160 |
||
|
ماكس.الإزاحة |
لتر/دقيقة |
160 |
|||
|
الحد الأقصى للضغط |
MPa |
10 |
|||
|
الأبعاد الكلية (الطول×العرض×الارتفاع) |
أبعاد العمل |
مم |
4600×2000×8400 |
||
|
أبعاد النقل |
مم |
5500×2000×2450 |
|||
|
المشبك الفوهة |
قضبان قابلة للتطبيق |
مم |
راجع للشغل، NTW، HTW، BQ، NQ، HQ، PQ |
||
|
عبر القطر |
مم |
Φ154 |
|||
|
سرعة السفر |
كم/ساعة |
1.5-2.5 |
|||
|
قدرة التسلق |
° |
≥30 |
|||
|
نسبة ضغط الاتصال بالأرض |
MPa |
0.14 |
|||
|
وزن الجهاز الرئيسي |
ر |
9.5 |
|||
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر الأساسي الهيدروليكي بالكامل XDX-800: 1. هيكل الزاحف، 2. وحدة الطاقة، 3. النظام الهيدروليكي، 4. مجموعة رأس الطاقة، 5. الصاري، 6. الونش الرئيسي، 7. الونش المساعد، 8. لوحة التحكم، 9. مشبك القدم، 10. مضخة الطين (10 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

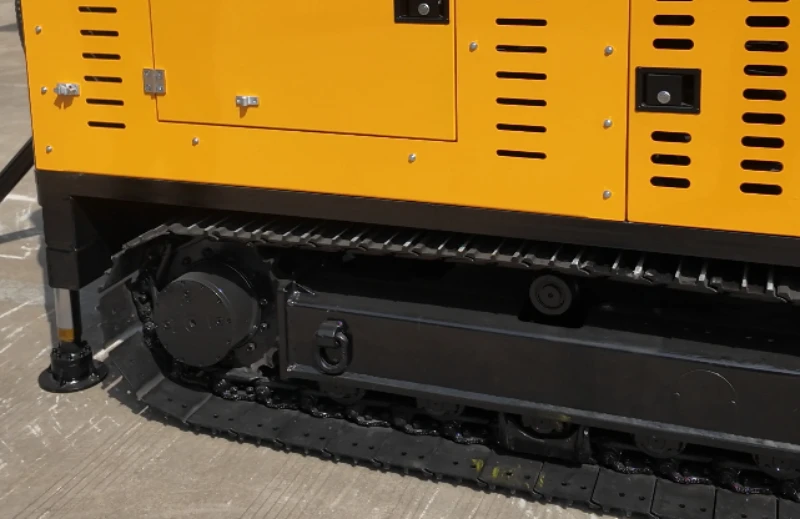

هيكل مجنزرة لجهاز الحفر
إنها تعتمد هيكلًا ذاتي الدفع بمسار فولاذي، والذي يتمتع بقدرة قوية على التكيف مع الموقع وموثوقية عالية.
مخفض المشي ذو العلامة التجارية المحلية المعروفة، مع أداء مستقر وجودة موثوقة.
02

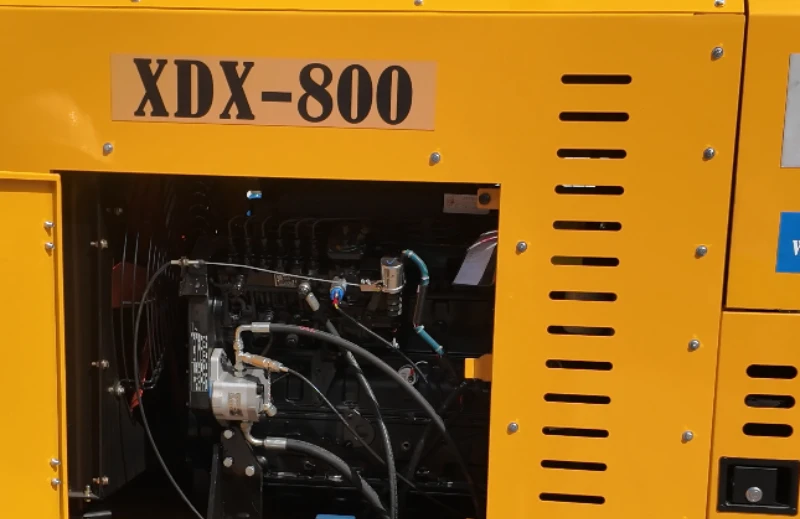

وحدة الطاقة
تتميز محركات الديزل Cummins المخصصة للطرق غير العادية بالقوة وتفي بمعايير الانبعاثات الوطنية II وNational III
خزان المياه مصنوع من النحاس الذي يتمتع بمقاومة قوية للتآكل.
موزع الزيت مصنوع من سبائك الألومنيوم ذات الزعانف، والتي تتميز بمقاومة الضغط العالي ومقاومة للصدأ.
03

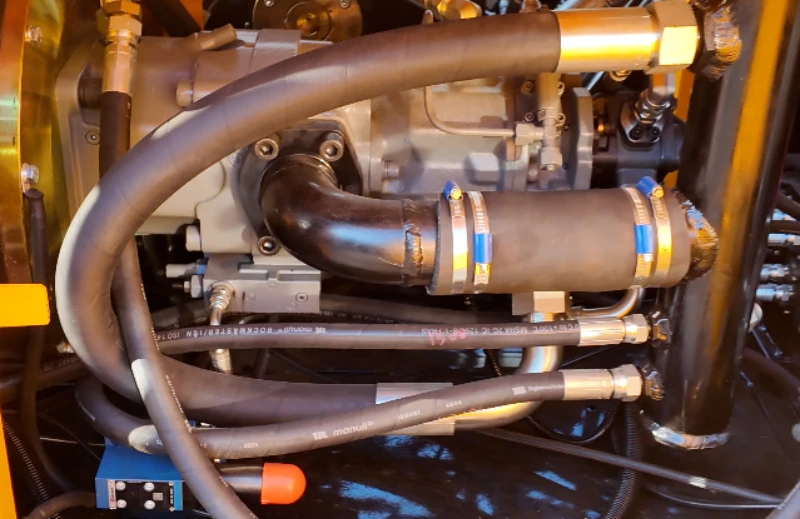

النظام الهيدروليكي
يعتمد الدوران ورفع التغذية على نظام هيدروليكي مفتوح.
مكونات من العلامات التجارية المحلية والأجنبية المعروفة، ذات جودة موثوقة.
04

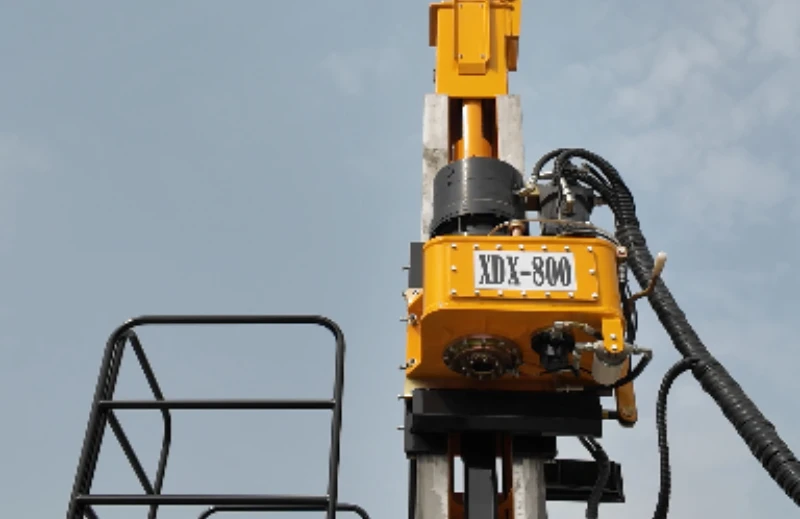

رأس الحفر
تم تصميم رأس الطاقة مع تنظيم ميكانيكي للسرعة بدون خطوات بسرعتين، ويتميز رأس الطاقة بسرعة دوران عالية، وتبديل سلس للتروس وعدم تخطي التروس.
يتم تشغيل دوران الطاقة بواسطة محرك هيدروليكي ذو علامة تجارية محلية معروفة، والذي يتمتع بمقاومة ممتازة للصدمات وعمر خدمة طويل.
05

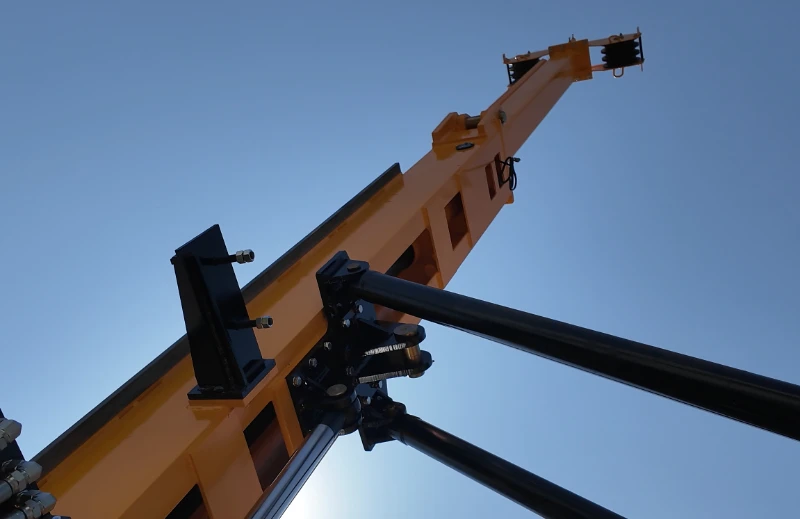

سارية
تم اعتماد صاري الدفع المباشر لأسطوانة الزيت القابلة للطي، وأسطوانة زيت الدعم الخلفية منتفخة.
عملية ضبط الزاوية بسيطة ولها نطاق واسع.
06

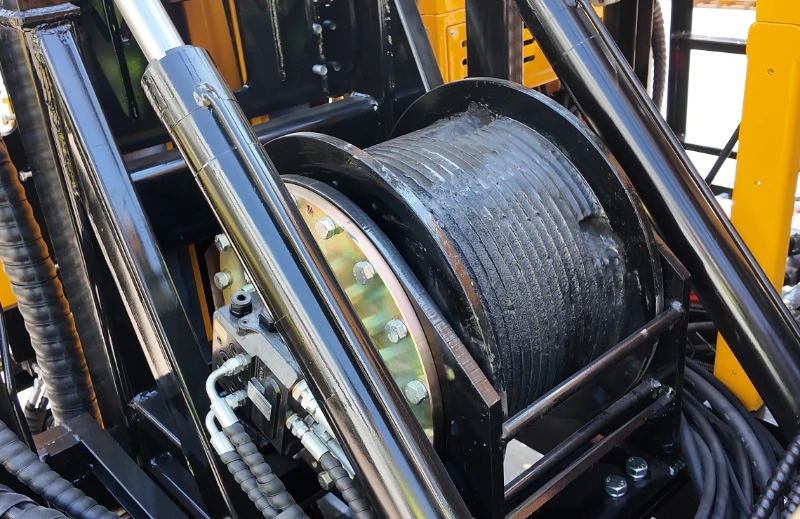

الرافعة الرئيسية
إنها تعتمد محرك دفع مستورد من كوريا الجنوبية.
قوة الرفع للرافعة الرئيسية هي 69 كيلو نيوتن.
الأسطوانة مصبوبة بشكل متكامل، مما يوفر قوة أفضل.
الرافعة الرئيسية لديها وظيفة المتابعة، مما يجعل البناء أكثر ملاءمة وكفاءة.
07

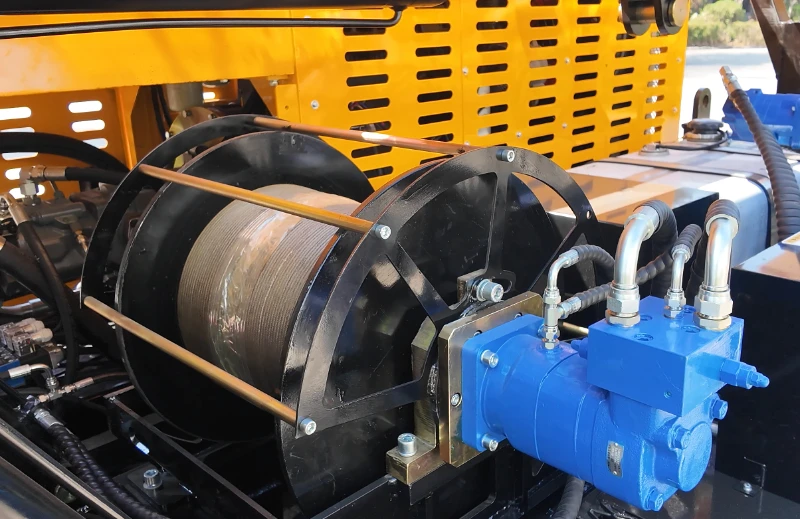

ونش مساعد
قوة الرفع للرافعة المساعدة هي 12 كيلو نيوتن.
قطر حبل الأسلاك الفولاذية 6 مم.
سرعة الحبل: 130 م/دقيقة.
إنها مجهزة بوظيفة الكبح، مما يوفر تأثير كبح ممتاز، وقدرة حبل كبيرة وقوة هيكلية جيدة.
08

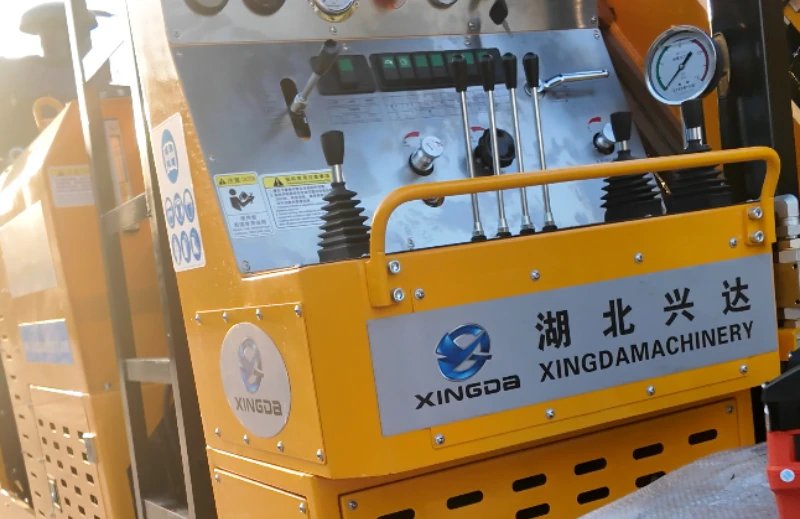

لوحة التحكم
يعتمد نظام التحكم مجموعة من الأنواع المغلقة والمفتوحة. تصميم النظام بسيط، مع معدل فشل منخفض وصيانة مريحة
العملية بسيطة ودقة التحكم عالية
09

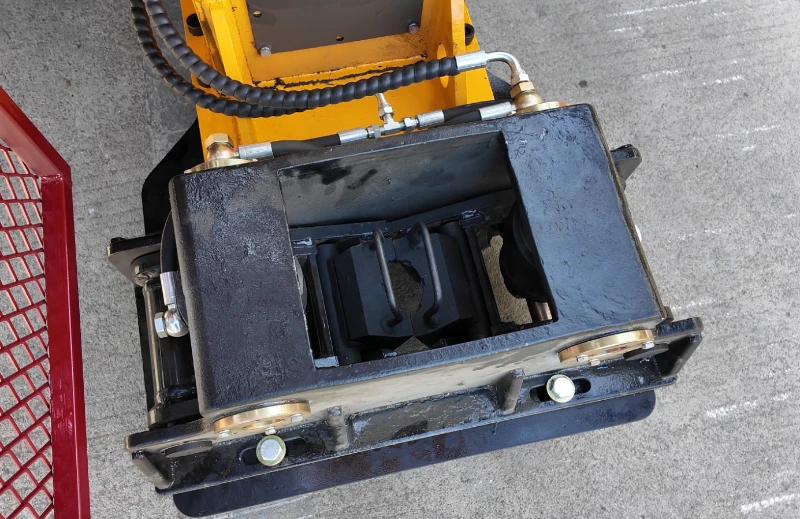

المشبك القدم
تم تجهيز جهاز الحفر بجهاز فك الإبزيم ذاتي التمركز، مما يضمن تثبيت أنبوب الحفر بإحكام.
مجال الرؤية جيد، وهو مناسب لصيانة البطاقة واستبدالها.
مطابقة kavas: راجع للشغل، N TW، HTW
10

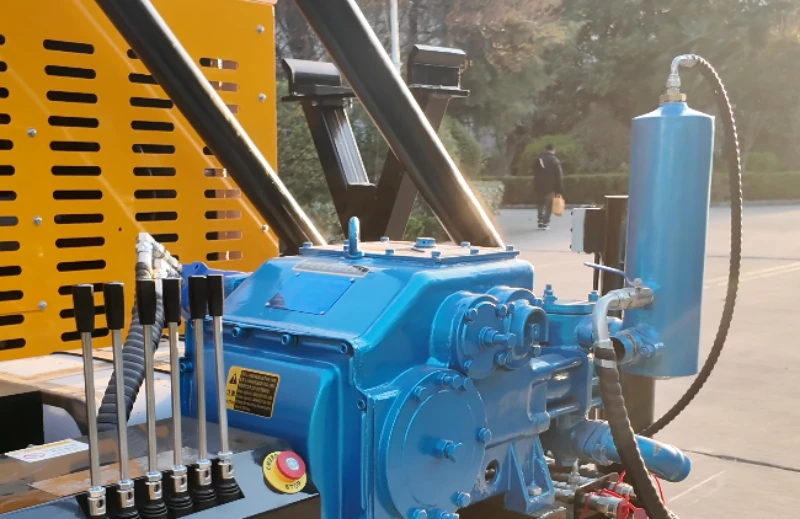

مضخة الطين
اعتماد مضخات الطين ذات العلامة التجارية المعروفة، Max.Displacement 160L/min
يعتمد التحكم في مضخة الطين على التحكم النسبي، ويمكن تعديل تدفق الطين وفقًا لظروف العمل
مزودة بواجهة خلاط.
