جهاز الحفر الأساسي الهيدروليكي بالكامل من سلسلة XDY هو نوع جديد من جهاز الحفر الذي طورته شركتنا على أساس التكنولوجيا المتقدمة لأجهزة الحفر المماثلة في الداخل والخارج. يستخدم على نطاق واسع في الاستكشاف الجيولوجي وحفر النفط والغاز الضحل، ويمكن استخدامه أيضًا لحفر السكك الحديدية والطرق السريعة والجسور والحفاظ على المياه والطاقة الكهرومائية والأنفاق وغيرها من المشاريع.
| رأس السلطة | ماكس. عزم الدوران (نيوتن متر) | 1400 |
| رأس السلطة | الأعلى. السرعة (دورة في الدقيقة) | 1400 |
| رأس السلطة | الأعلى. السكتة الدماغية (م) | 1.8 |

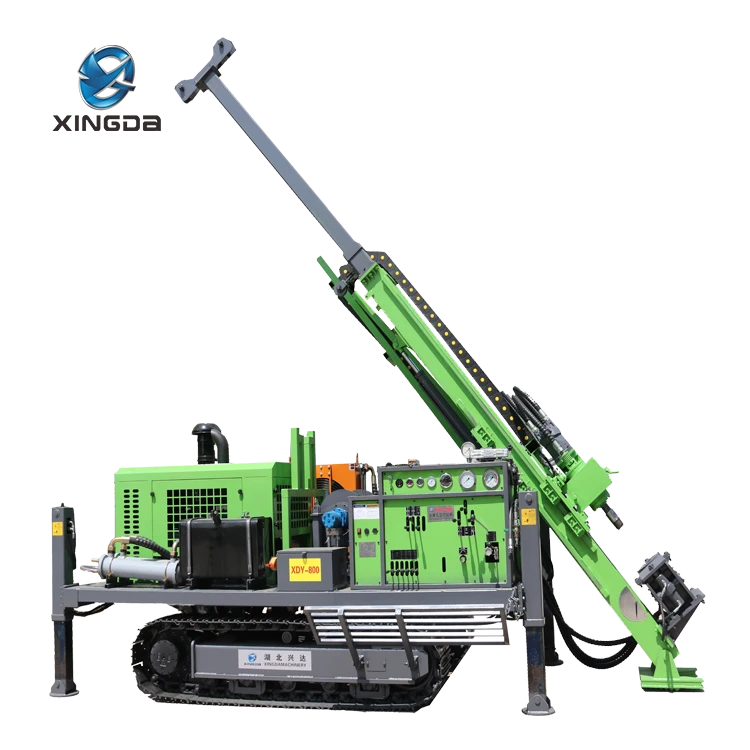

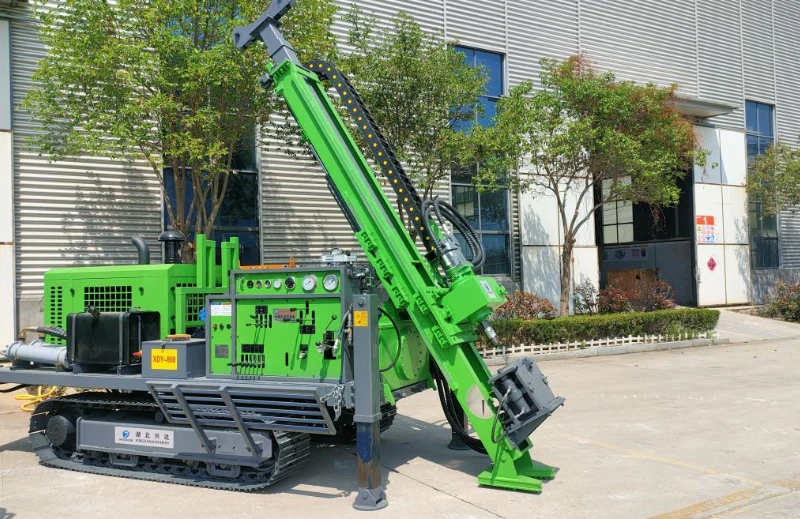

الميزات الرئيسية لجهاز XDY-600(800) الهيدروليكي الأساسي الكامل
إن حفارات الحفر الهيدروليكية بالكامل من سلسلة XDY مخصصة لعملية الحفر السلكية الماسية، مع الأداء الممتاز، وسرعة الحفر العالية، والتشغيل المستقر، والتشغيل السهل، والآمن والموثوق، والتصميم المتكامل للغاية، مما يجعل الآلة بأكملها مدمجة وعملية، مع معدل فشل منخفض وصيانة بسيطة، مما يحسن بشكل كبير من كفاءة الحفر وجودة الحفر.
المعلمات التقنية الرئيسية
|
نموذج |
XDY-600 |
XDY-800 |
|
|
قدرة الحفر |
راجع للشغل (م) |
650 |
1200 |
|
NTW (م) |
600 |
1000 |
|
|
HTW (م) |
300 |
800 |
|
|
بق (م) |
\ |
600 |
|
|
النظام الهيدروليكي |
الضغط المقدر (ميغاباسكال) |
المضخة الرئيسية: 95 مل/r.32MPa |
المضخة الرئيسية: 95 مل/r.32MPa |
|
نوع التبريد |
هواء بارد |
تبريد هواء ثانوي + تبريد مائي أساسي |
|
|
محرك الديزل |
نموذج |
يوشاي، أربع سلندرات 92 كيلوواط |
يوشاي، ست سلندرات، 92 كيلو وات |
|
الطاقة (كيلوواط) |
92 |
92 |
|
|
السرعة المقدرة (دورة في الدقيقة) |
2200 |
2200 |
|
|
رأس السلطة |
ماكس. عزم الدوران (نيوتن متر) |
1400 |
1800 |
|
الأعلى. السرعة (دورة في الدقيقة) |
1400 |
1400 |
|
|
الأعلى. السكتة الدماغية (م) |
1.8 |
1.8 |
|
|
قوة السحب القصوى (KN) |
240 |
300 |
|
|
قوة التغذية (كن) |
120 |
150 |
|
|
ونش |
طول سلك الفولاذ (م) |
800 |
1000 |
|
قوة الرفع (كيلو نيوتن) |
15 |
20 |
|
|
سرعة الرفع (م/دقيقة) |
110 |
110 |
|
|
قطر أسلاك الفولاذ (مم) |
6 |
6 |
|
|
سارية |
ارتفاع الصاري (م) |
6.1 |
6 |
|
زاوية الحفر (°) |
45-90 |
0-90 |
|
|
ضربة الانزلاق (م) |
800 |
1200 |
|
|
المشبك القدم |
بك / نق / المقر الرئيسي / PQ |
طروادة المشبك Φ146mm |
|
|
الزاحف الصلب |
الأعلى. التحميل (ر) |
6/20 |
6/20 |
|
سرعة المشي (كم/ساعة) |
2 |
2 |
|
|
مضخة الطين |
BW100 |
BW100 |
|
|
الأبعاد (الطول × العرض × الارتفاع) |
4500*1900*2300 |
5600*1900*2650 |
|
|
الوزن (ر) |
4.6 |
7.5 |
|
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر الأساسي الهيدروليكي بالكامل XDY-600(800): 1. هيكل الزاحف، 2. وحدة الطاقة، 3. النظام الهيدروليكي، 4. مجموعة رأس الطاقة، 5. الصاري، 6. الونش، 7. الونش المساعد، 8. لوحة التحكم، 9. مشبك القدم، 10. مضخة الطين (10 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

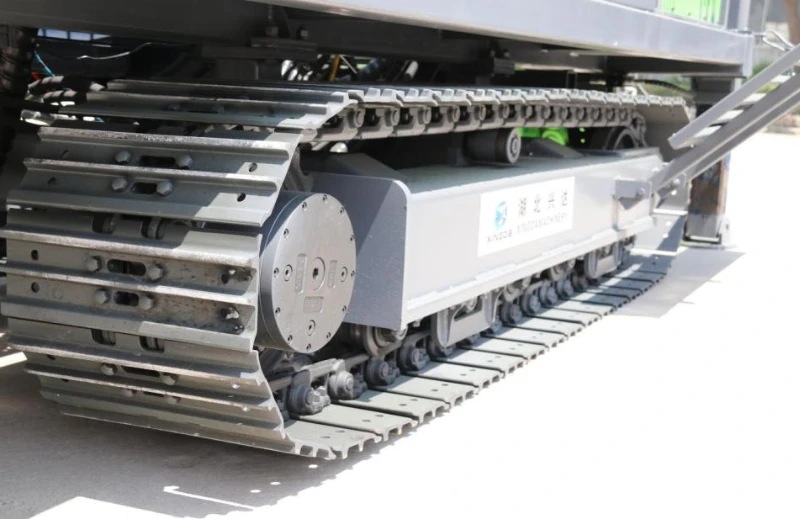

هيكل الزاحف
مسارات مطاطية / 6 طن مصنوعة من الفولاذ.
يعتمد المسار محركًا هيدروليكيًا منخفض السرعة وعزم الدوران العالي، ومشيًا لاسلكيًا للتحكم عن بعد، وأمانًا عاليًا، وقدرة تسلق قوية.
يمكن أن تصل سرعة حركة الآلة إلى 2 كم/ساعة، وهي مناسبة للنقل والتشغيل في المناطق الجبلية والأراضي الموحلة.
02

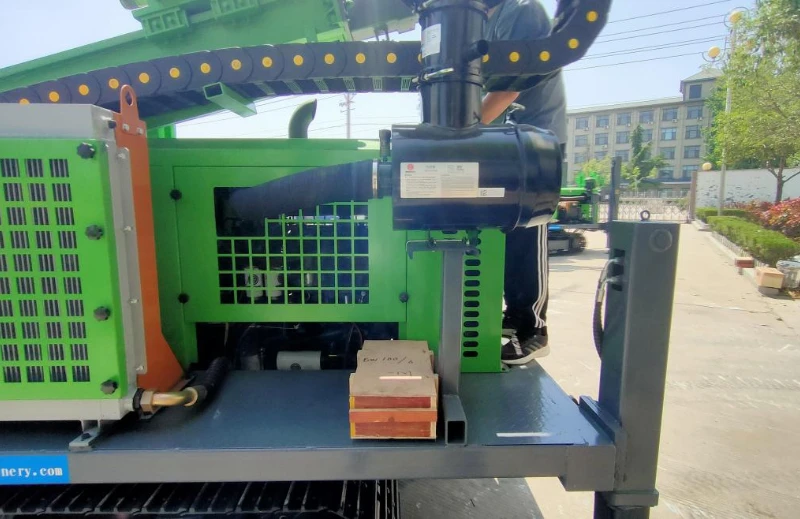

وحدة الطاقة

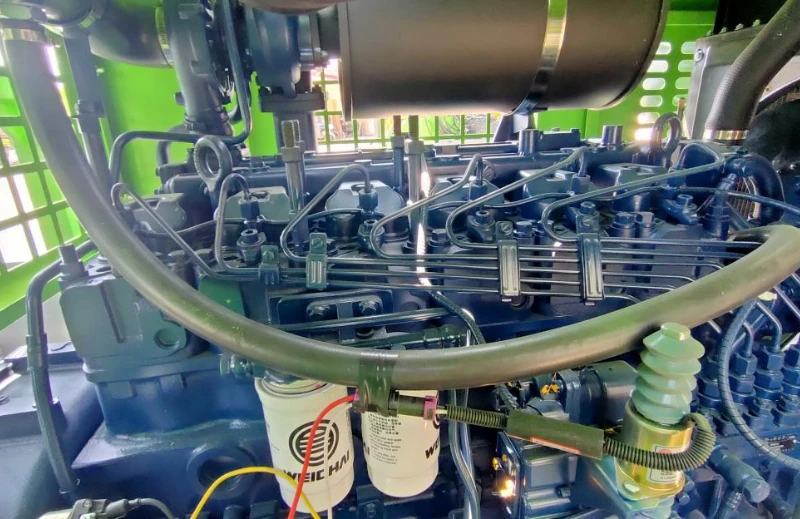

محرك Yuchai بشاحن توربيني، ومضخة المكبس المحوري Beijing Huade + مضخة تروس ثلاثية، محرك هيدروليكي كامل، ضغط نظام مرتفع، خرج طاقة قوي.
03
النظام الهيدروليكي
تم تجهيز النظام الهيدروليكي بترشيح مزدوج للزيت الهيدروليكي، وتبريد الهواء على مرحلتين + نظام تبريد الماء على مرحلة واحدة لضمان توازن الحرارة ونظافة النظام الهيدروليكي، بحيث يتم الحفاظ على درجة حرارة النظام ضمن النطاق المحدد، ويتم تحسين استقرار ومتانة المنصة بشكل كبير.
يستخدم الخرطوم الهيدروليكي طبقتين من أنابيب الضغط العالي المضفرة بسلك فولاذي، بالإضافة إلى غلاف واقي، مقاوم للتآكل.
يعتمد النظام الهيدروليكي تحكمًا حساسًا للحمل، ويتميز بالكفاءة العالية وعزم الدوران الكبير.
04

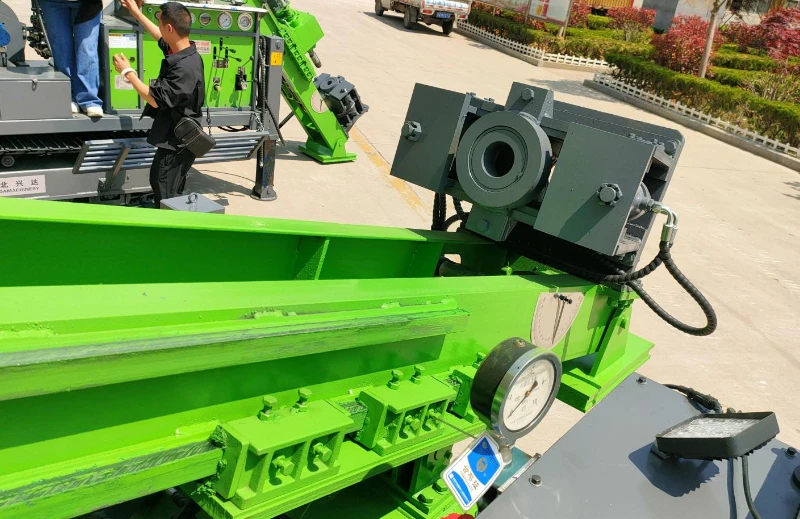

رأس الحفر
يعتمد رأس الطاقة على تصميم تنظيم السرعة الميكانيكي بدون خطوات بسرعتين، ومضاعفة عزم الدوران منخفض السرعة، والحفر المستقر والموثوق، ورأس الطاقة لديه آلية ترجمة جانبية، وهي مريحة لرفع وتحرير أداة الحفر.
يتم تشغيل الوظيفة الدوارة لرأس الطاقة بواسطة مضخة مكبس محورية ومحرك مكبس ذو عمود مائل. إنه يتميز بهيكل مدمج، حجم صغير، مقاومة جيدة للصدمات، عمر خدمة طويل وعزم دوران عالي، مما يحسن بشكل كبير من كفاءة الحفر.
05
سارية
الصاري المدمج، القابل للسحب تلقائيًا، خط الانزلاق يصل إلى 1200 مم، يمكن الحفر من 0 إلى 90 درجة في أي زاوية.
06

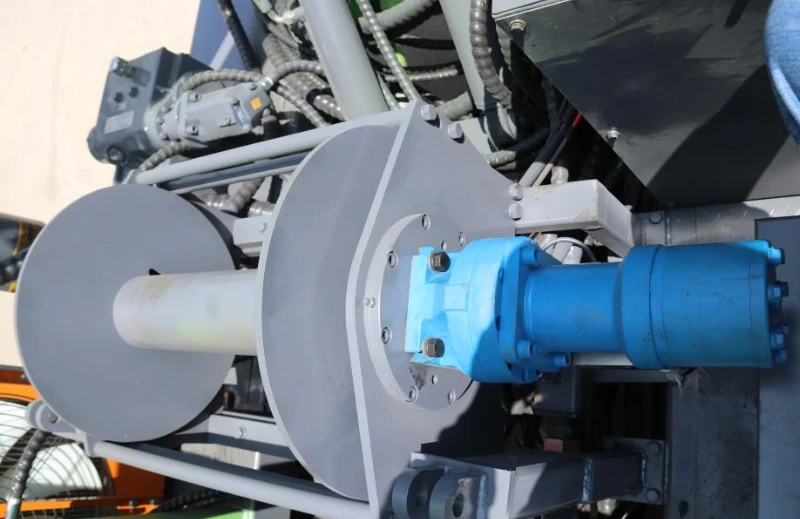

ونش
يتم تشغيله بواسطة محرك هيدروليكي، ويعمل بسلاسة.
قوة الرفع للونش 15 كيلو نيوتن.
يتم تصنيع أسطوانة الونش من خلال عملية صب واحدة، مما يؤدي إلى قوة أفضل وقدرة حبل أكبر.
07

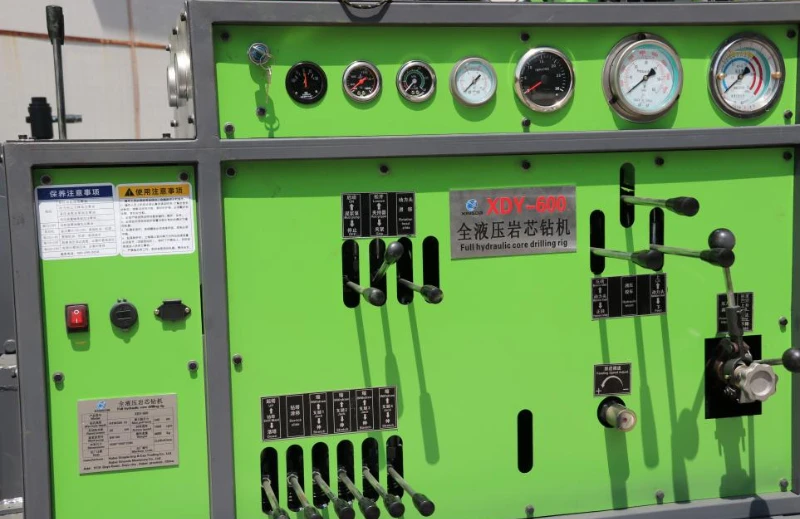

لوحة التحكم
نظام التحكم بسيط في التصميم، لديه معدل فشل منخفض وسهل الصيانة.
جميع مراقبة المعلمات، وسهلة التشغيل
08

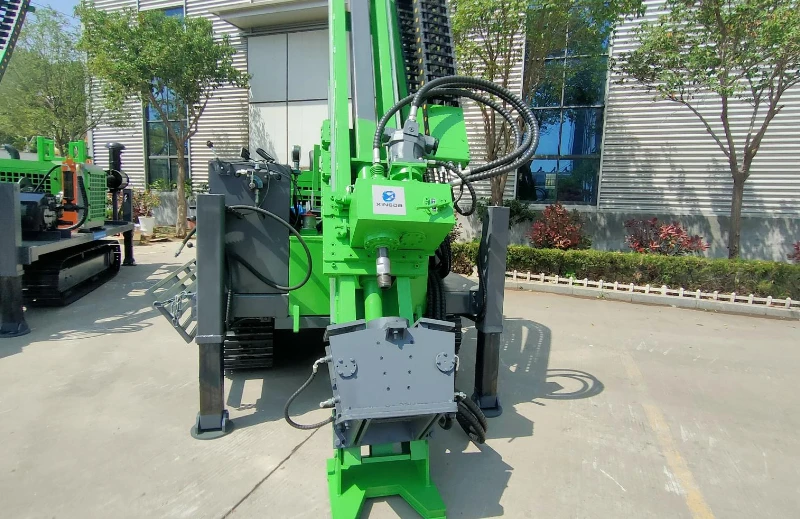

المشبك القدم
يتميز القابض بهيكل بسيط، ومشابك موثوقة، وقوة تثبيت قوية.
09

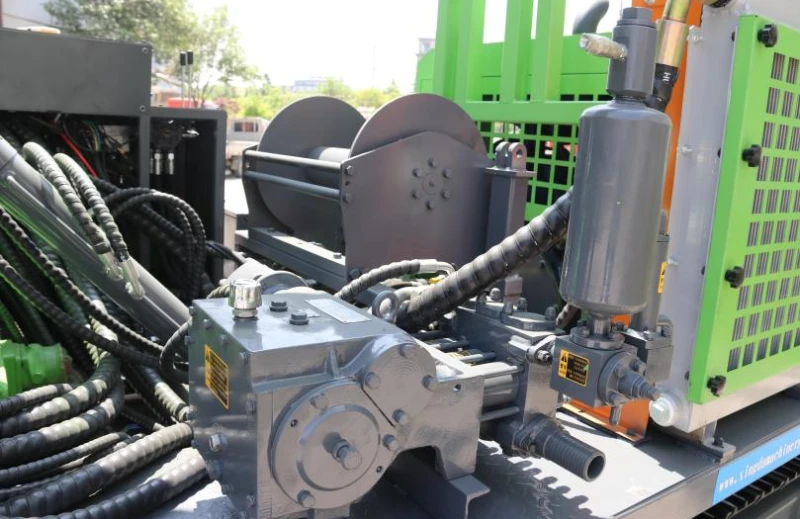

مضخة الطين
اعتماد مضخات الطين ذات العلامة التجارية المعروفة.
يعتمد التحكم في مضخة الطين على التحكم النسبي، ويمكن تعديل تدفق الطين وفقًا لظروف العمل.
