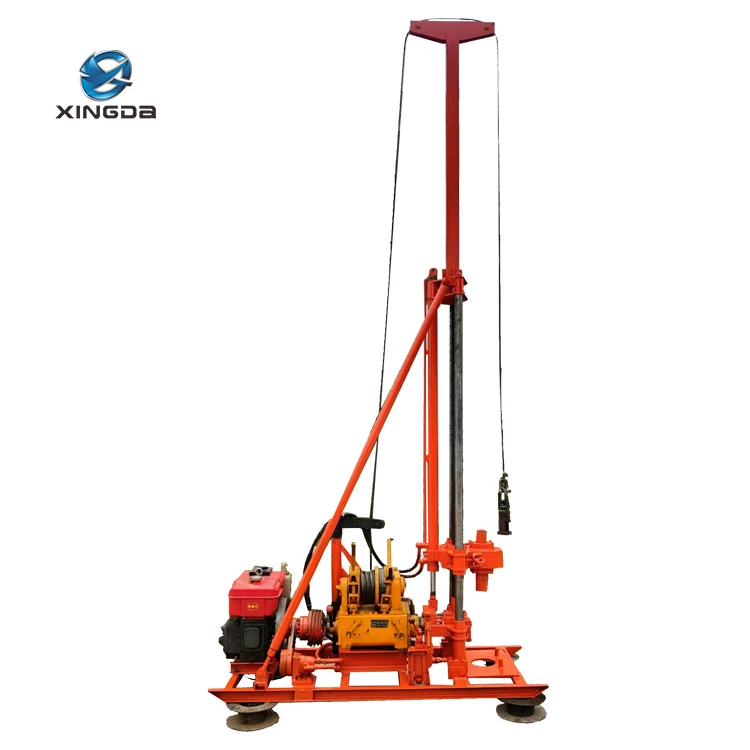

جهاز الحفر الأساسي المحمول XD-100

XD-100 جهاز الحفر عبارة عن جهاز حفر هندسي ميكانيكي خفيف يستخدم في البناء الصناعي والمدني والهندسة البلدية والنقل والمرور والحفاظ على المياه والإدارة البيئية وغيرها من الصناعات. تستخدم بشكل أساسي لقم الثقب من الكربيد والماس للحفر الصدمي والدوار والمركب، ويمكنها تلبية متطلبات المسح الجيولوجي الهندسي والحفر الأساسي وأخذ العينات والهيدرولوجيا وآبار المياه الصغيرة والحشو والتطبيقات الهندسية الأخرى. يستخدم للحفر الاستكشافي، وأخذ العينات، والاختبار في الموقع، وتشكيل الثقب وغرق الآبار في تشكيلات مختلفة.

مطابقة مضخة الطين (اختياري)		بي دبليو-160
وزن الماكينة (بما في ذلك الطاقة) (كجم)		750
ونش قوة رفع حبل واحد (KN)		11

استفسر الآن تواصل معنا

سمات المعلمات التقنية الرئيسية بناء يتم وصف المكونات الرئيسية على النحو التالي

الميزات الرئيسية لجهاز الحفر الأساسي المحمول XD-20BP

عند الحفر، يمكنها مباشرة دفع الغلاف/الأنبوب الأساسي للحفر. السكتة الدماغية الفعالة للمحرك الدوار يمكن أن تصل إلى 1.8 متر أو 2.3 متر، مما يحسن كفاءة الحفر.

تعتمد الوحدة الدوارة هيكلًا متينًا جديدًا ويمكن أيضًا تجهيزها بهيكل ثقب كبير، والذي يمكنه تلبية متطلبات البناء المتزامنة للحفر الدوار للغلاف/الأنبوب الأساسي والحفر الصدمي داخل الأنبوب في الطبقات المعقدة، مما يحسن بشكل كبير من كفاءة الحفر للطبقات المعقدة.

تتميز الآلة بأكملها بهيكل بسيط، وسهلة الفك والتركيب، وسهلة الصيانة، ومريحة في النقل.

المعلمات التقنية الرئيسية

رقم الموديل		XD-100
قدرة الحفر	قطر الحفر (مم)	130	110	91	75
	عمق الحفر (م)	50	80	100	120
المعلمة الدوارة	الحد الأقصى لعزم الدوران (KN.m)	10
	الحد الأقصى لقوة التغذية (KN)	15
	أقصى قوة رفع	25
	شوط التغذية (مم)	1800/2300
	سرعة الديزل (دورة/دقيقة)	السرعة المنخفضة: 142,302,716 السرعة العالية: 475,960
مطابقة مضخة الطين (اختياري)		بي دبليو-160
وزن الماكينة (بما في ذلك الطاقة) (كجم)		750
نموذج الطاقة	الطاقة المقدرة (كيلوواط)	السرعة (ص / دقيقة)
محرك الديزل	12.1 كيلو واط	2400r/دقيقة
كهربائي	11 كيلو واط-4	1440r/دقيقة
مطابقة أنبوب الحفر	قطر قضيب الحفر (مم)	042/050
	طول قضيب الحفر (م)	1.5/2.0
ونش قوة رفع حبل واحد (KN)		11
أبعاد	حالة النقل (مم)	195012002550
	حالة العمل (مم)	195012004250
الحد الأدنى من خلوص التشغيل (طول السلسلة)		2550
الفندق: يمكن تخصيص ارتفاع السفر وفقًا للعميل

التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!

بناء

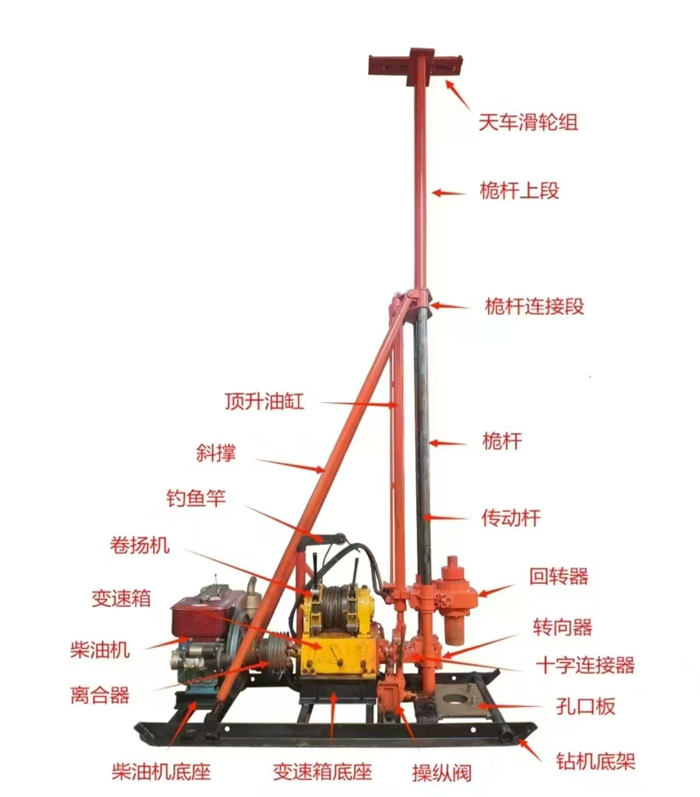

مكونات جهاز الحفر الأساسي المحمول XD-20BP: 1. القاعدة، 2. صمام التحكم، 3. المحرك، 4. رأس الطاقة، 5. الصاري والدعم، 6. الونش، 7. الأسطوانة (7 أجزاء)

جهاز الحفر الأساسي المحمول XD-100

يتم وصف المكونات الرئيسية على النحو التالي

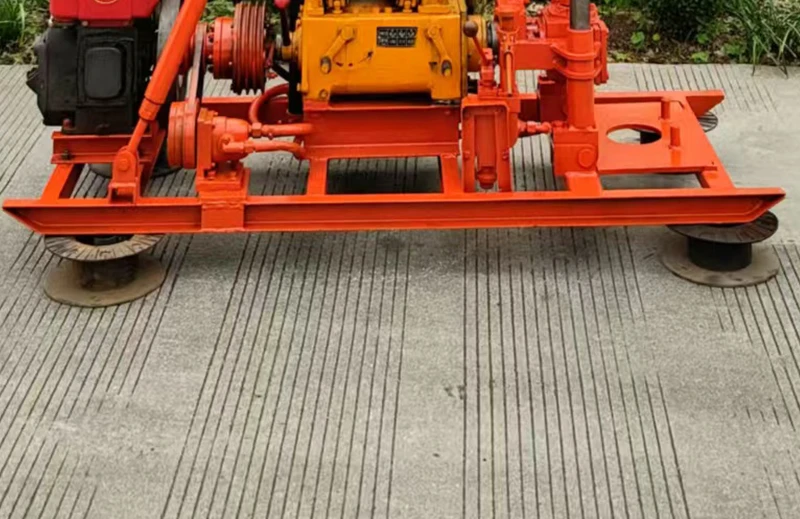

قاعدة

يمكن للقاعدة المعززة لآلة الحفر أن تعمل على تثبيت الآلة وجعل التشغيل أكثر استقرارًا في بيئة العمل الميدانية.

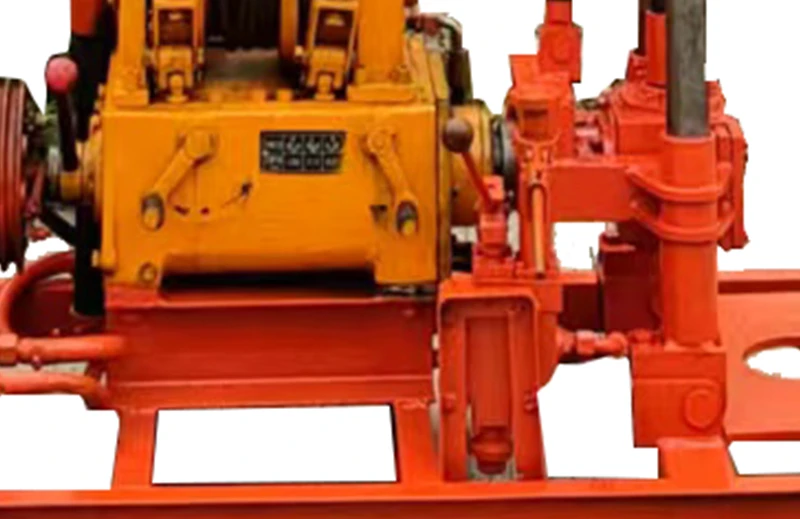

صمام التحكم

يتم التحكم في مقبض التشغيل مركزيًا، مما يجعل العملية بسيطة ومريحة.

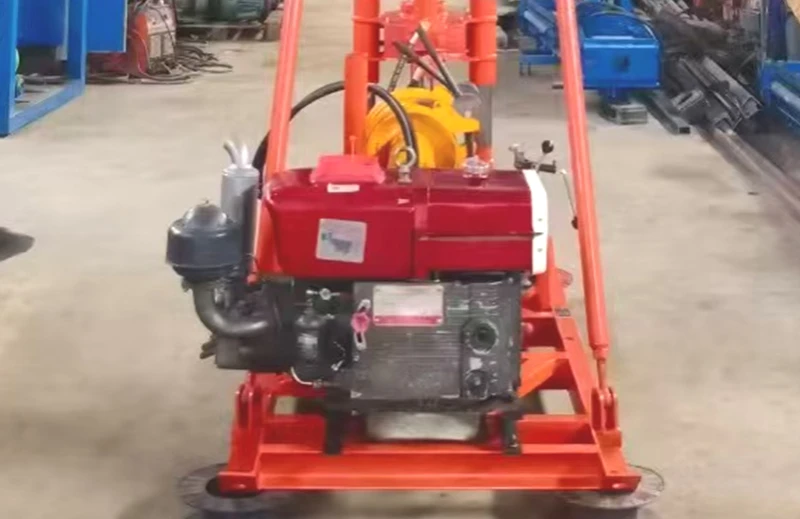

وحدة الطاقة

باستخدام محرك ديزل ذو علامة تجارية مشهورة 12KW، فإن التشغيل مستقر. يضمن المحرك القوي والتكوين عالي الأداء عمر خدمة أطول للآلة.

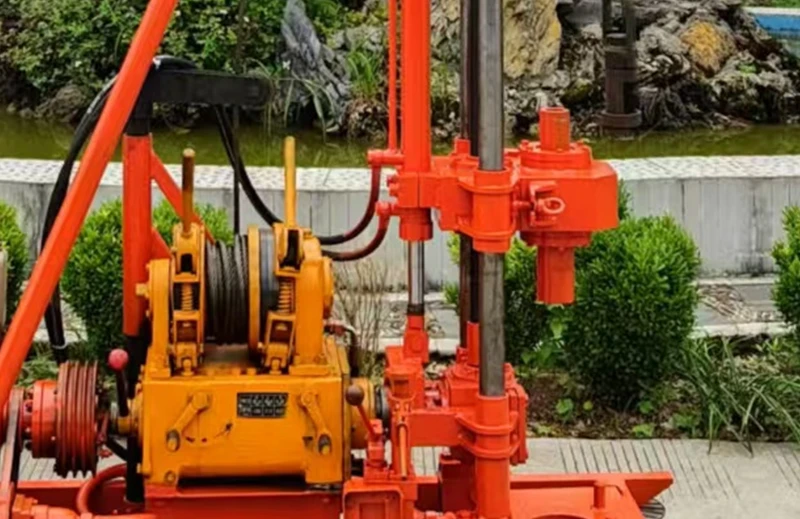

رأس الحفر

متوافق مع أدوات الحفر المختلفة. يحتوي صندوق التروس على ثلاث تروس: تروس عالية، تروس منخفضة، وتروس محايدة.

رأس هيدروليكي قوي، حفر سريع، لا يخاف من التضاريس.

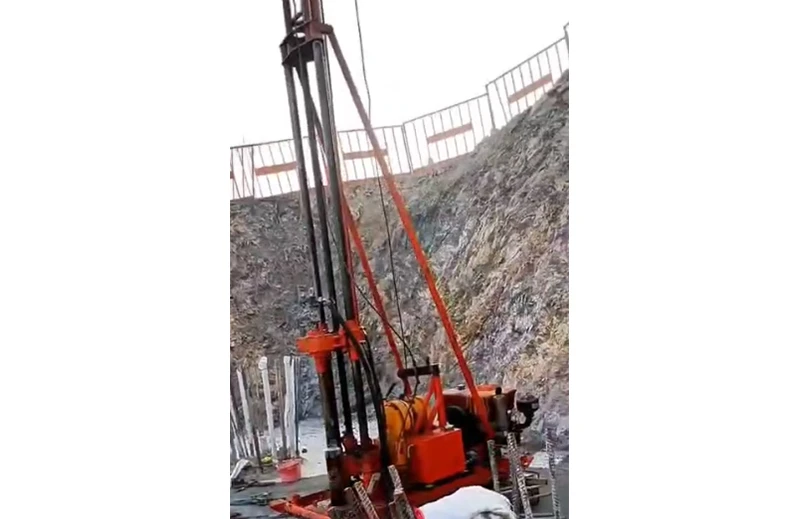

الصاري ويدعم

من خلال تجهيزها بحامل دعم، تصبح عملية الحفر أكثر استقرارًا مع توفير القوى العاملة وتعزيز كفاءة العمل.

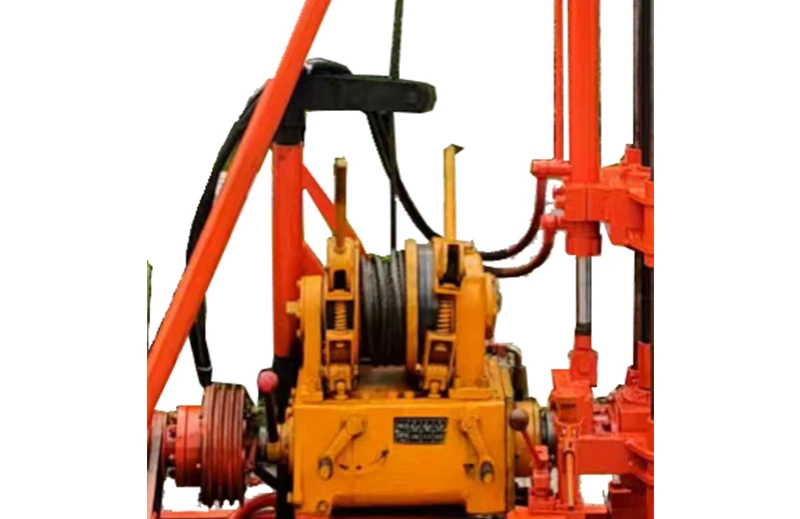

ونش

مجهزة برافعة، يمكن رفع الحفر الجيولوجي بسهولة أكبر وبكفاءة أكبر. يمكن استخدام الونش، عند دمجه مع مطرقة ثقيلة، في اختبارات الاختراق القياسية واستخراج التربة وفحصها.
