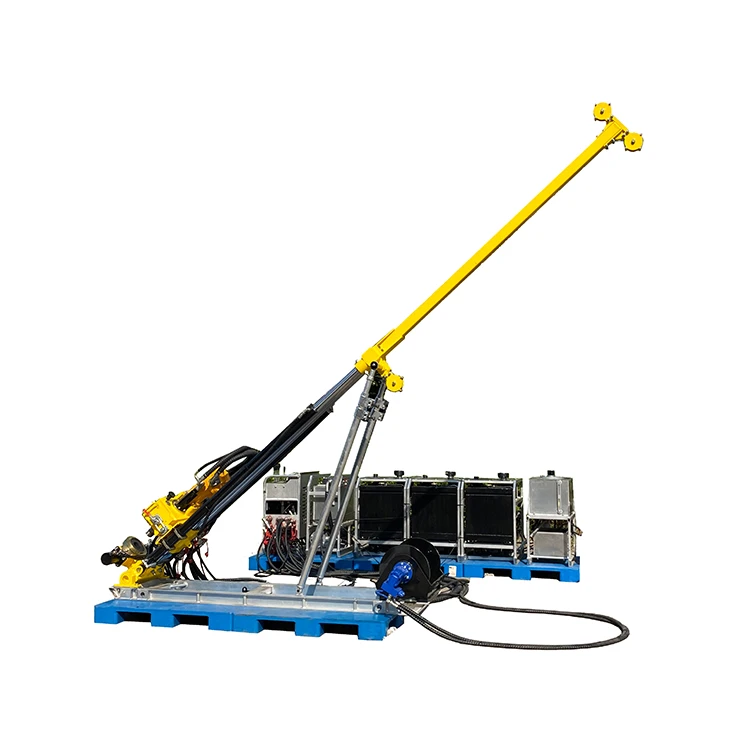

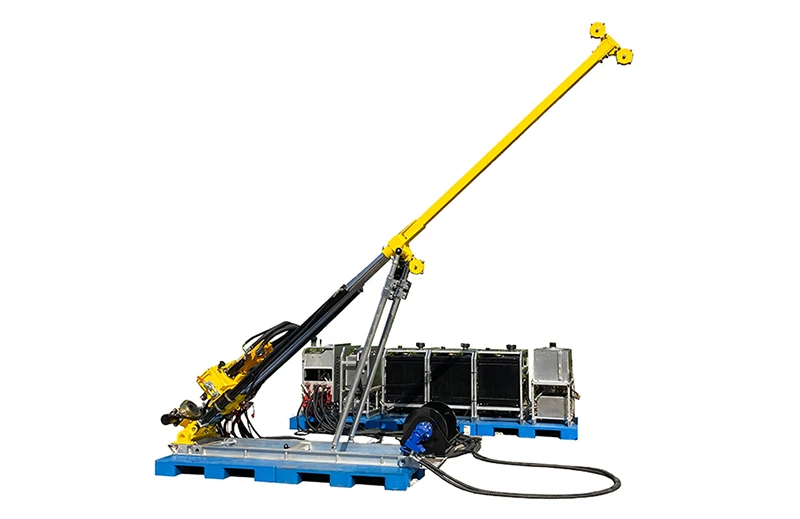

يتم استخدام جهاز الحفر الأساسي الهيدروليكي الكامل المحمول XDQB-6 على نطاق واسع في التنقيب الجيولوجي واستكشاف المعادن نظرًا لسهولة الوصول إليه وكفاءة الحفر العالية ونقله السريع؛ السكك الحديدية والطرق السريعة والجسور والحفاظ على المياه والطاقة الكهرومائية والمسح الهندسي لحزام الأنفاق ؛ ويمكن استخدامه أيضًا في المسح الجيولوجي لمشاريع البناء البلدية والمدنية؛ السكك الحديدية والطرق السريعة والجسور والحفاظ على المياه والطاقة الكهرومائية والمسح الهندسي لحزام الأنفاق ؛ ويمكن استخدامه أيضًا في المسوحات الجيولوجية الهندسية مثل الإنشاءات البلدية والمدنية؛ جيدة بشكل خاص في الحفر الأساسي والمسح في المناطق الجبلية والغابات والهضاب وغيرها من المناطق ذات التضاريس المعقدة والنقل غير المريح. إنه يوفر بشكل كبير الاستثمار في بناء الطرق المؤقتة، ويقصر فترة الاستكشاف، ويوفر العمالة، ويقلل من مخاطر التعامل والتكاليف للعملاء.
| وحدة الطاقة | نموذج | V1505-T |
| وحدة الطاقة | الطاقة (كيلوواط) | 33 |
| وحدة الطاقة | سرعة الدوران (دورة في الدقيقة/دقيقة) | 3000 |
الميزات الرئيسية لجهاز الحفر الأساسي الهيدروليكي الكامل المحمول XDQB-6
يعتمد جهاز الحفر محركًا هيدروليكيًا، وتصميمًا معياريًا، وهيكلًا آمنًا وموثوقًا، وسهل التشغيل، ويقلل من كثافة اليد العاملة، وأكثر سهولة في الاستخدام؛ إطار الحفر من النوع الصاري، بدون برج الحفر، يمكن حفره بأي زاوية من 45 إلى 90 درجة؛ تعتمد الأجزاء الرئيسية علامات تجارية مشهورة عالميًا، وهي قوية ومستقرة وموثوقة؛ النظام الهيدروليكي متكامل للغاية، ولا يتسرب الزيت، وله معدل فشل منخفض جدًا؛ كفاءة حفر عالية وحوادث أقل.
المعلمات التقنية الرئيسية
|
نموذج |
XDQB-3 |
XDQB-4 |
XDQB-6 |
XDQB-8 |
|
|
القدرة على الحفر |
راجع للشغل (Φ55) م |
450 |
600 |
800 |
1000 |
|
NTW (Φ71) م |
300 |
400 |
600 |
800 |
|
|
HTW (Φ89) م |
150 |
200 |
400 |
600 |
|
|
وحدة الطاقة |
نموذج |
V1505-T |
V1505-T |
V1505-5T |
V1505-5T |
|
الطاقة (كيلوواط) |
33 |
33 |
33 |
33 |
|
|
سرعة الدوران (دورة في الدقيقة/دقيقة) |
3000 |
3000 |
3000 |
3000 |
|
|
|
1+1 |
2 |
3 |
4 |
|
|
إجمالي الطاقة (كيلوواط) |
33+13.2 |
66 |
99 |
132 |
|
|
رأس الحفر |
سرعة الدوران (دورة في الدقيقة/دقيقة) |
0 ~ 1300 |
0 ~ 1300 |
0 ~ 1300 |
0 ~ 1300 |
|
أقصى عزم دوران للمغزل (نيوتن متر) |
600 |
760 |
1170 |
1565 |
|
|
قوة السحب القصوى (KN) |
100 |
120 |
160 |
160 |
|
|
الأعلى. قوة التغذية (كن) |
50 |
62 |
80 |
80 |
|
|
شوط التغذية (مم) |
1800 |
1800 |
1800 |
1800 |
|
|
زوايا الحفر (°) |
45 درجة ~ 90 درجة |
45 درجة ~ 90 درجة |
45 درجة ~ 90 درجة |
45 درجة ~ 90 درجة |
|
|
النظام الهيدروليكي |
الضغط الأقصى (ميجا باسكال) |
16 |
20 |
25 |
25 |
|
مضخة الطين |
نموذج |
BW100/6-X |
بي دبليو 100/6 |
بي دبليو 100/6 |
بي دبليو 100/6 |
|
الحد الأقصى للإخراج (لتر / دقيقة) |
100 |
100 |
100 |
100 |
|
|
الضغط الأقصى (ميجا باسكال) |
6 |
6 |
6 |
6 |
|
|
الونش الرئيسي |
قدرة الرفع (كن) |
10 |
10 |
10 |
10 |
|
|
6 |
6 |
6 |
6 |
|
|
المشبك القدم |
نطاق التثبيت (مم) |
راجع للشغل/NTW/HTW |
راجع للشغل/NTW/HTW |
راجع للشغل/NTW/HTW |
راجع للشغل/NTW/HTW |
|
إل دي. ثقب المغزل (مم) |
134 |
134 |
134 |
134 |
|
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء

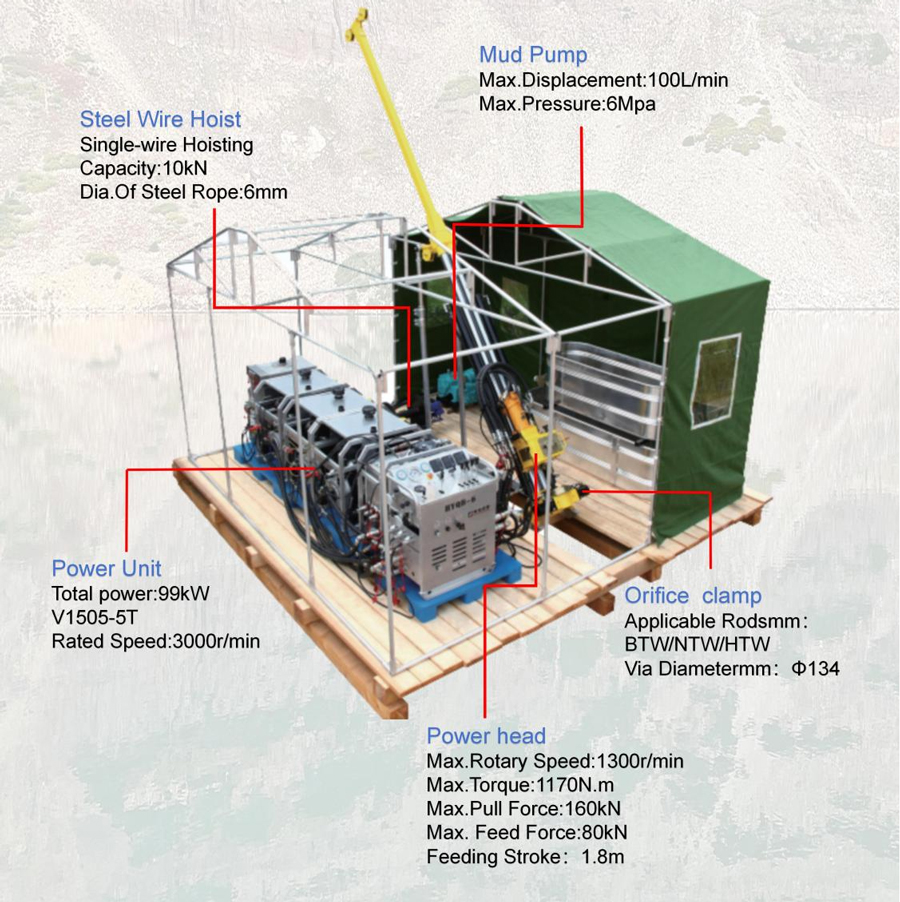

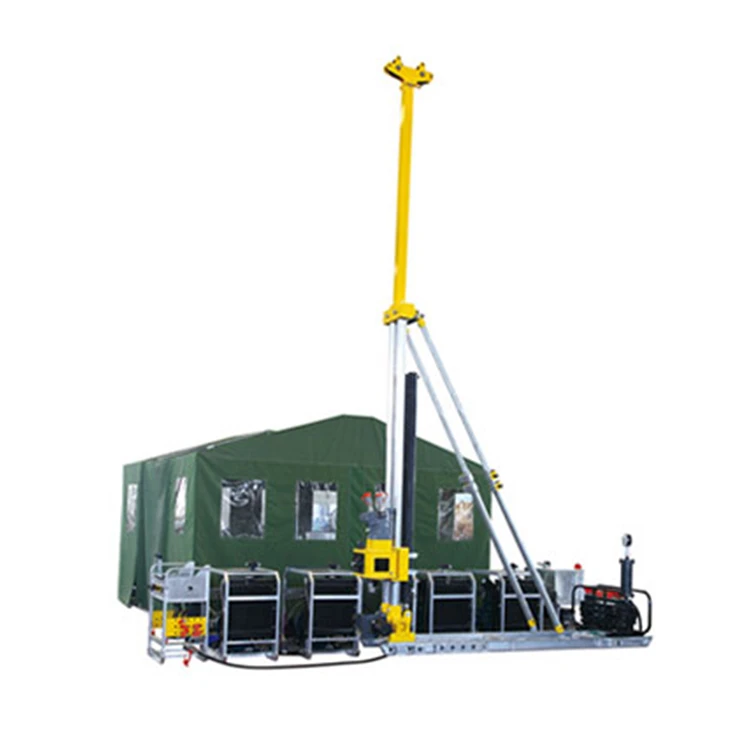

مكونات جهاز الحفر الأساسي الهيدروليكي الكامل المحمول XDQB-6: 1. الآلة الرئيسية، 2. لوحة التشغيل، 3. وحدة الطاقة، 4. مضخة الطين (4 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

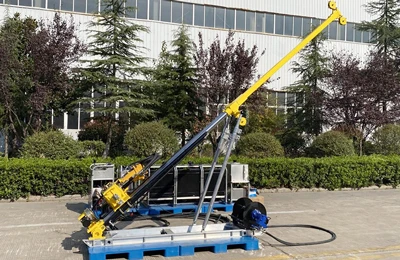

الآلة الرئيسية
يتكون الجسم الرئيسي بشكل رئيسي من خمسة مكونات: ① مشبك القدم؛ ② تجميع الصاري؛ ③ رأس الطاقة؛ ④ الونش؛ ⑤ القاعدة
وصف الجهاز الرئيسي هو كما يلي:

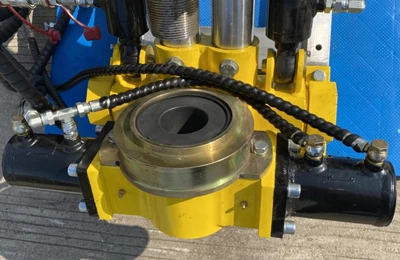

① مشبك القدم
إنه موجود في هيكل التثبيت أو تحرير الظرف الهيدروليكي مع أسطوانتين تدفعان الغلاف المستدق. إنه في الوظيفة مثل: ① للعمل مع رأس الحفر، يمكن أن يحمل المشبك قضيبًا للتصنيع والكسر. ② يوجد مركزي للتحكم في القضيب لضمان موثوقيته لضمان حفر البئر.
② الصاري
يشكل نظام الدعم المزدوج العالمي هيكلًا مكانيًا ثلاثيًا مع شعاع التغذية. يمكنها الحفر في أي زاوية تتراوح من 45 درجة إلى 90 درجة، مما يضمن استقرار وموثوقية شعاع التغذية في أي زاوية.

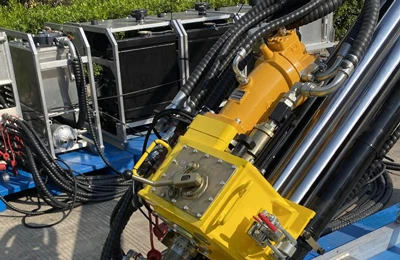

③ رأس الطاقة
شكله عبارة عن هيكل محرك علوي يتم تشغيله بواسطة محرك هيدروليكي، مع تنظيم السرعة الهيدروليكي بدون خطوات ونظام تروس ميكانيكي ثنائي السرعات. إنه يمنع الانفصال العرضي لأنبوب الحفر، وله قوة دفع كبيرة وكفاءة عالية.

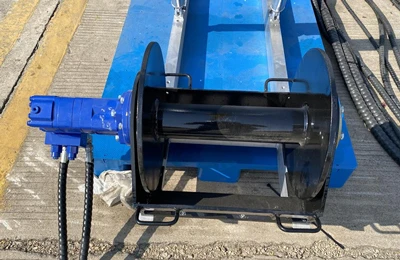

④ الونش
يتم تحقيق التحكم الهيدروليكي عن طريق سحب وتمديد حبل السلك الفولاذي لرفع وخفض الحمولة.
02

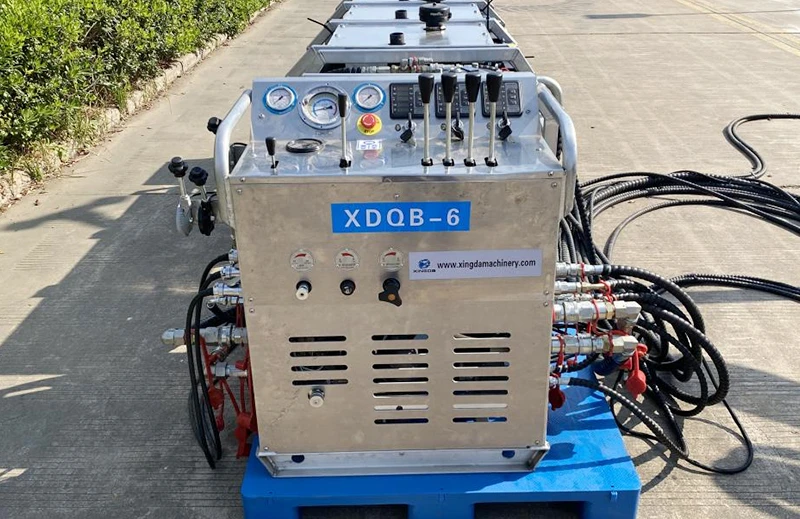

لوحة التحكم
صمام التشغيل مركزي للغاية، مع تحكم مرن، أداء مستقر وإمكانية تحكم عالية. كما أنها أكثر جمالية ومباشرة.
03

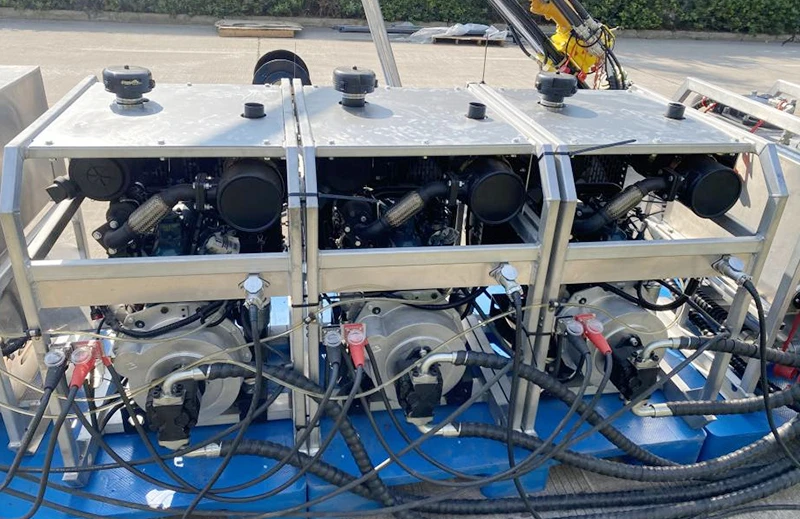

وحدة الطاقة
تصميم وحدات، مريحة للنقل. مجهزة بمحركات ذات علامة تجارية مشهورة، تعمل الآلة بثبات. يضمن المحرك القوي والتكوين عالي الأداء عمر خدمة أطول للآلة.
