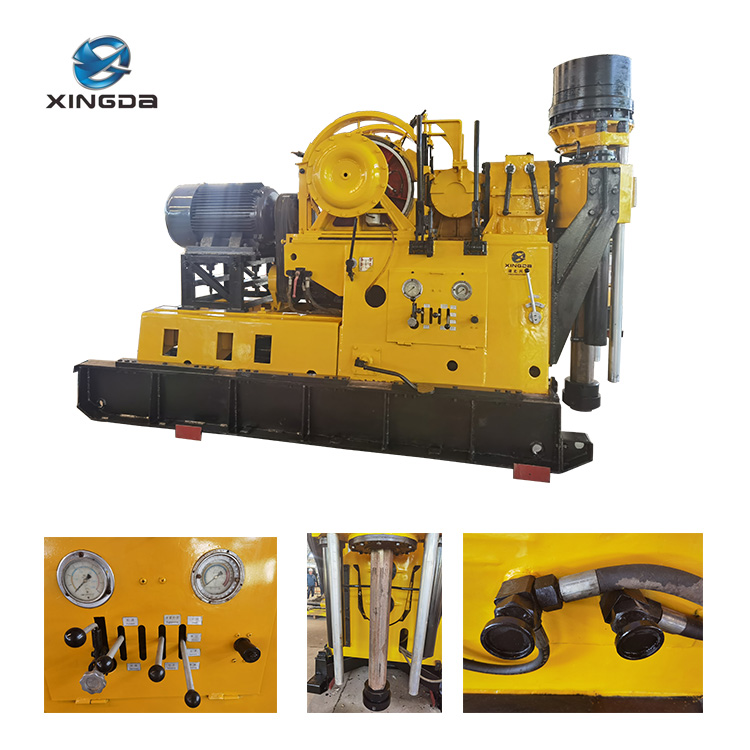

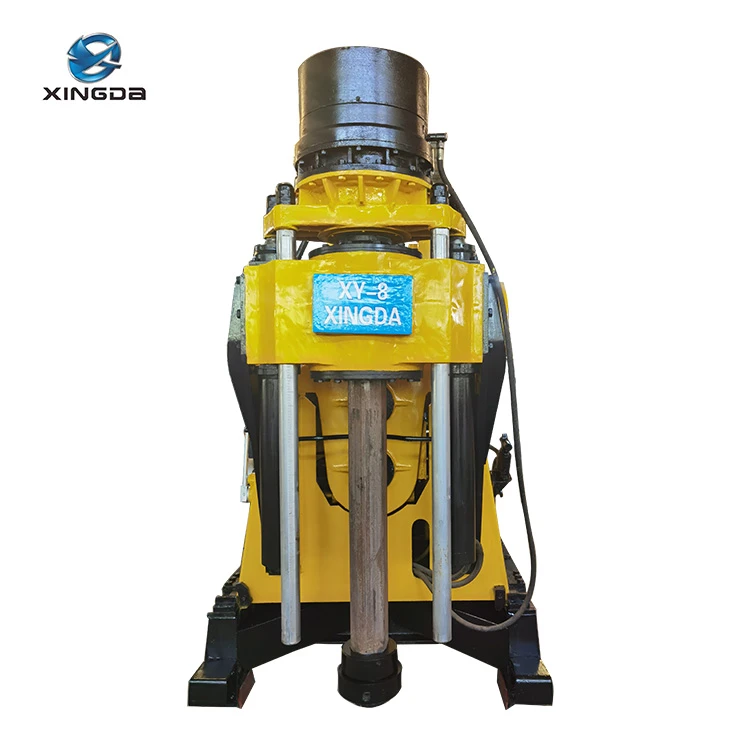

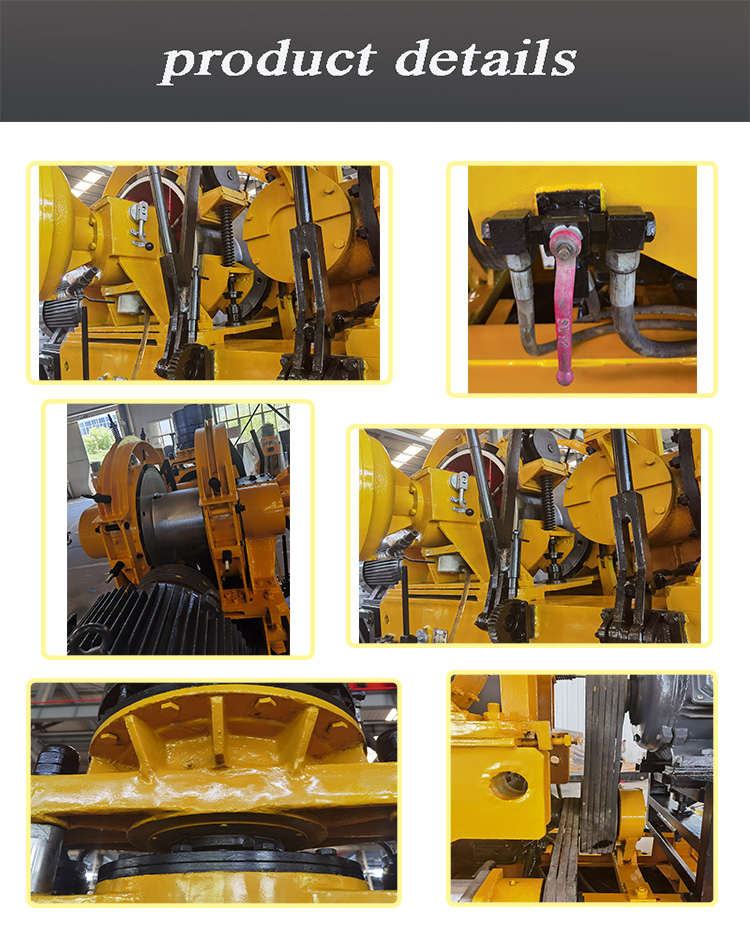

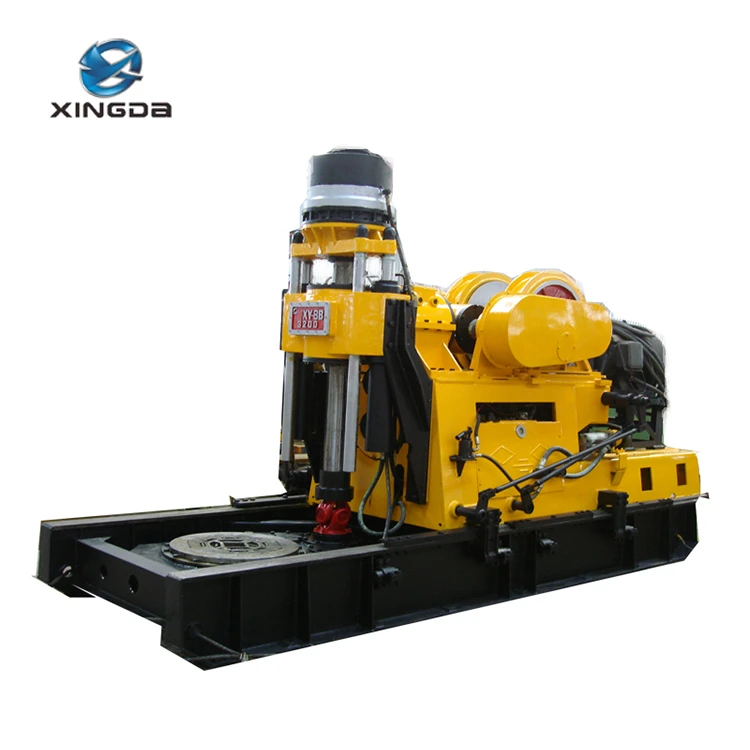

أجهزة الحفر الأساسية XY-8 وXY-8B

نموذج

س ص-8

XY-8B

س ص-9

XY-9B

عمق الحفر

2100-3200 م

2300-3200 م

2600-4200 م

2800-4200 م

سرعة المغزل

إيجابي

99، 168، 256، 363، 277، 467، 715، 1011 دورة في الدقيقة

99، 168، 256، 363، 277، 467، 715، 1011 دورة في الدقيقة

82، 119، 170، 234، 333، 240، 338، 484، 683، 949 دورة في الدقيقة

82، 119، 170، 234، 333، 240، 338، 484، 683، 949 دورة في الدقيقة

سلبي

70، 194 دورة في الدقيقة

70، 194 دورة في الدقيقة

29، 84 دورة في الدقيقة

29، 84 دورة في الدقيقة

أقصى عزم دوران للمغزل

8682 نيوتن متر

18610

18610 نيوتن متر (إيجابي) 52024 نيوتن متر (سلبي)

السكتة الدماغية المغزل

1000 ملم

800 ملم

1200 ملم

معرف المغزل

118 ملم

118 ملم

118 ملم

سرعة القرص الدوار

إيجابي

41، 70، 107، 152، 116، 195، 299، 415 دورة في الدقيقة

28، 41، 58، 80، 114، 82، 116، 166، 234، 326 دورة في الدقيقة

سلبي

29، 81 دورة في الدقيقة

10، 28 دورة في الدقيقة

ماكس. عزم الدوران من القرص الدوار

29638 نيوتن متر (سلبي)

151390 نيوتن متر (سلبي) 54155 نيوتن متر (إيجابي)

فتحة القرص الدوار

395 ملم

494 ملم

القوة

Y2-280M-4 محرك كهربائي 90 كيلو واط/1480 دورة في الدقيقة

Y2-280M-4 محرك كهربائي 90 كيلو واط/1480 دورة في الدقيقة

Y2-315L1-4 محرك كهربائي 160 كيلو واط 1480 دورة في الدقيقة

Y2-315L1-4 محرك كهربائي 160 كيلو واط/1480 دورة في الدقيقة

YC6B180Dمحرك الديزل 134 كيلو واط/1800 دورة في الدقيقة

YC6B180Dمحرك الديزل 134 كيلو واط/1800 دورة في الدقيقة

YC6M265L-D20 محرك الديزل 170 كيلو واط/1500 دورة في الدقيقة

YC6M265L-D20 محرك الديزل 170 كيلو واط/1500 دورة في الدقيقة

ماكس. قدرة الرفع للمغزل

294 كيلو نيوتن

643 كيلو نيوتن

ماكس. قوة الضغط من المغزل

141 كيلو نيوتن

400 كيلو نيوتن

الأبعاد (الطول*العرض*الارتفاع)

3905*1692*2603 مللي متر محرك كهربائي

4413*1692*2653 مللي متر محرك كهربائي

5730*2040*3400 مللي متر محرك كهربائي

7005*2040*3400 مللي متر محرك كهربائي

4105*1892*2803 مللي متر محرك الديزل

4413*1892*2803 مللي متر محرك الديزل

6088*2040*3400 مللي متر محرك الديزل

محرك ديزل 7362*2040*3400 م

قطر أسلاك الفولاذ

21.5 ملم

21.5 ملم

26 ملم

26 ملم

(م/ث) سرعة رفع الرافعة بسلك واحد

0.84، 1.21، 1.74، 2.45، 3.4

0.84، 1.21، 1.74، 2.45، 3.4

محتوى طبل اللف

185 م

185 م

400 م

400 م

ماكس. قوة الرفع

125 كيلو نيوتن

125 كيلو نيوتن

165 كيلو نيوتن

165 ن

السكتة الدماغية المنزلقة لجهاز الحفر

690 ملم

800 ملم

الوزن (بدون وحدة الطاقة)

7900 كجم

9100 كجم

17000 كجم (محرك كهربائي) 17600 كجم (محرك ديزل)

19900 كجم (محرك كهربائي) 20500 كجم (محرك ديزل)

كيلي سداسية

Φ114*102، 89*79 ملم

Φ114*102، 89*79، 110*110 ملم

ضياء قضيب الحفر

Φ114، 102، 89، 71 ملم

Φ114، 102، 89، 71 ملم

ماكس. الحمولة الميتة من القرص الدوار

1335 كيلو نيوتن

ماكس. الحمل الديناميكي للقرص الدوار

720 كيلو نيوتن
