XDD-110 (150) جهاز الحفر الهيدروليكي DTH المحمول

جهاز الحفر DTH الهيدروليكي XDD-110(150) يتم تطبيقه على نطاق واسع في الطرق، والدفاع الوطني، والحفاظ على المياه، وحفر حفرة الانفجار الصغيرة في المناجم المفتوحة، ومشاريع حماية المنحدرات وما إلى ذلك. إنه مفيد بشكل خاص للمناطق الوعرة والمعرضة للحوادث حيث لا يمكن لجهاز حفر DTH الآخر أن يعمل بشكل طبيعي. مع هيكل مدمج، سهل التشغيل، حفر سريع، كفاءة عالية، سهل الفك والحمل.

استهلاك الهواء (م³)	5-17 م/دقيقة
قطر الثقب	76-150 ملم
مطرقة DTH	مطرقة 70/90/110 ملم

استفسر الآن تواصل معنا

الميزات الرئيسية المعلمات التقنية الرئيسية بناء يتم وصف المكونات الرئيسية على النحو التالي

الميزات الرئيسية لجهاز الحفر DTH الهيدروليكي المحمول XDD-110

مضيف خفيف الوزن، 160 كجم فقط، يمكن لشخصين تحريكه.

يحتوي الجهاز على عزم دوران كبير يبلغ 980 كيلو نيوتن.

يمكن التحكم في سرعة التحميل والتفريغ لأنبوب الحفر والسلامة العالية.

اعتماد النظام الهيدروليكي 14Mpa، خرج مستقر وموثوق.

يتم استخدام منزلقات النايلون لسهولة الاستبدال.

المعلمات التقنية الرئيسية

نموذج	XDD-110 (نسخة الديزل)	XDD-150 (نسخة الديزل)
استهلاك الهواء (م³)	5-17 م/دقيقة	5-17 م/دقيقة
قطر الثقب	76-150 ملم	76-150 ملم
مطرقة DTH	مطرقة 70/90/110 ملم	مطرقة 70/90/110 ملم
عمق الحفر	10-40 م	10-60 م
مواصفات أنبوب الحفر	60*1000 مللي متر	60*1000 مللي متر
أقصى عزم الدوران	980 نيوتن م	1500 نيوتن متر
السكتة الدماغية القصوى	1200 ملم	1200 ملم
قوة الرفع	25 كيلو نيوتن	25 كيلو نيوتن
قوة التغذية	25 كيلو نيوتن	25 كيلو نيوتن
أقصى ضغط	12 ميجا باسكال	14 ميجا باسكال
قوة	22 حصان	28 حصان
وزن	450 كجم	350 كجم
سرعة الدوران	0-80 دورة في الدقيقة	0-80 دورة في الدقيقة
زاوية الحفر	10°-90°	10°-90°

التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!

بناء

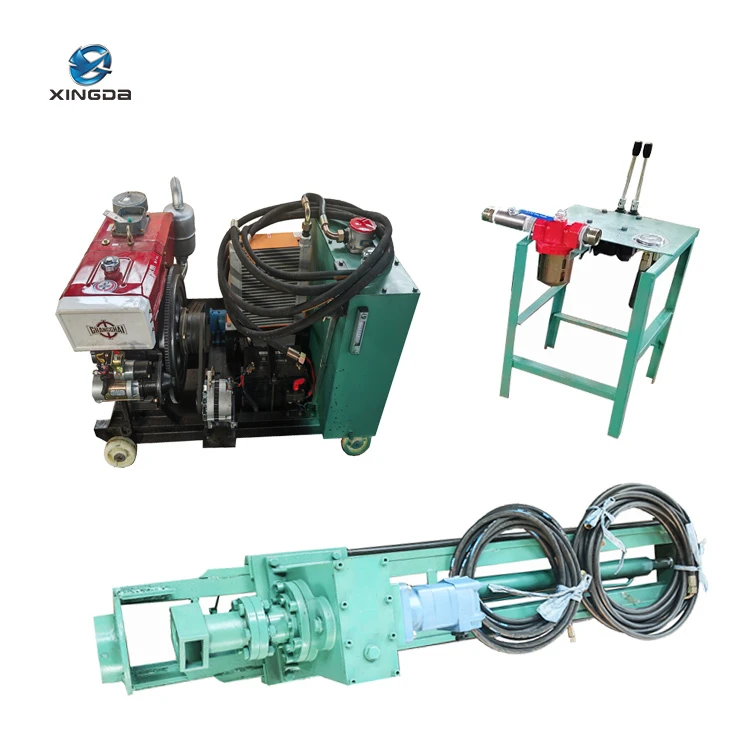

مكونات جهاز الحفر الهيدروليكي DTH XDD-110(150) المحمول: 1. وحدة التحكم، 2. مجموعة رأس الطاقة، 3. مجموعة الصاري، 4. محطة الضخ، 5. خرطوم التوصيل (5 أجزاء)

يتم وصف المكونات الرئيسية على النحو التالي

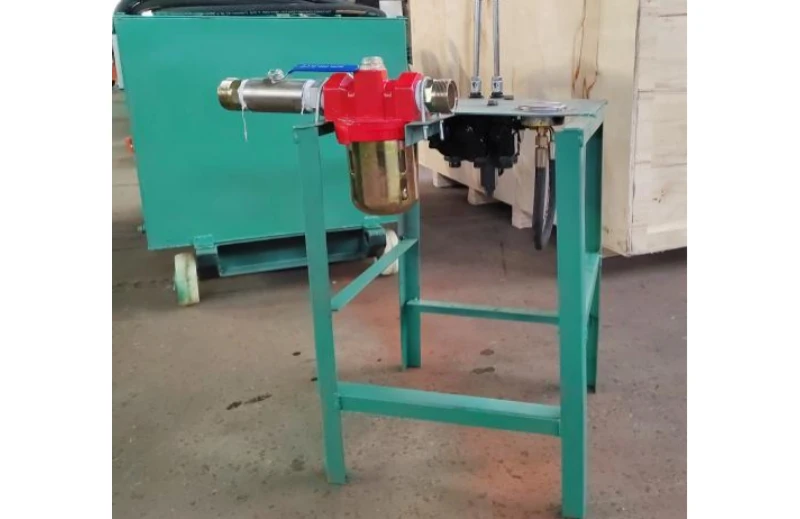

وحدة التحكم

وحدة التحكم هي جهاز التحكم في جهاز الحفر. وتتكون من صمام التحكم، والإطار، ومولد رذاذ الزيت، ومقياس الضغط، وما إلى ذلك. يتحكم الصمام العكسي في رأس الطاقة للتغذية. يُظهر مقياس الضغط الموجود على وحدة التحكم قوة التغذية لرأس الطاقة. يقوم مولد رذاذ الزيت بتفتيت زيت التشحيم وحقنه في النظام الهوائي. يقوم بتشحيم الأجزاء المتحركة مثل الصمامات والأسطوانات ذات الملف اللولبي لتقليل الاحتكاك الميكانيكي وإطالة عمر خدمة المعدات. تتميز وحدة التحكم بهيكل بسيط وسهل التشغيل والتحريك.

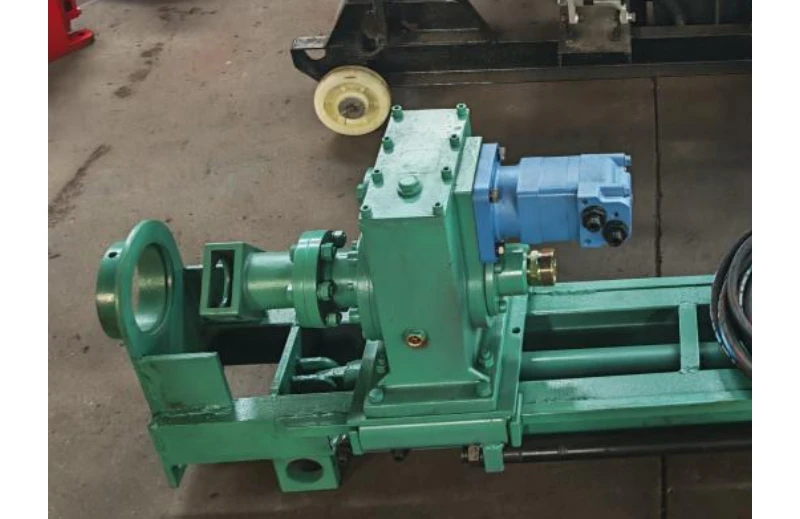

تجميع رأس الطاقة

يتكون من محرك هوائي بقدرة 3 كيلو وات أو 4 كيلو وات ومخفض وصندوق نقل. لديها قوة قوية وكفاءة عالية. الاحتياطات: يجب ملء الصندوق بالزبدة قبل الاستخدام، وإلا فسيقلل من عمر العتاد.

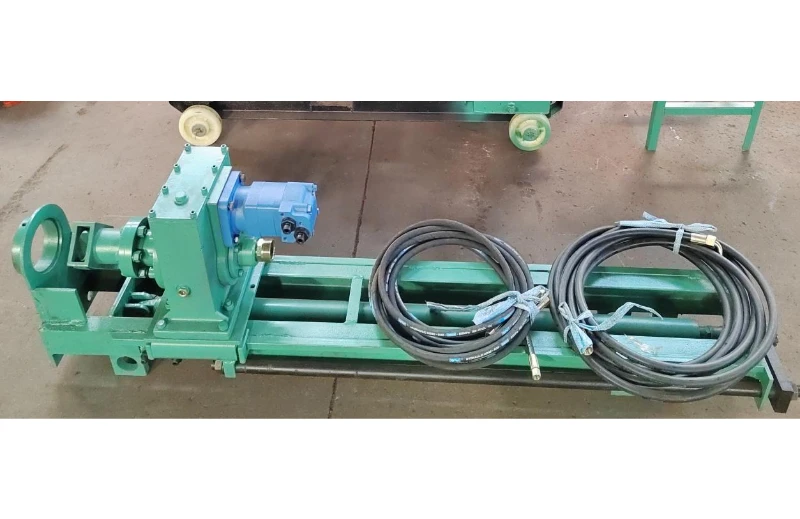

تجميع الصاري

يتكون من صاري واسطوانة هواء. الصاري مصنوع من الفولاذ الملحوم عالي القوة، مع وزن خفيف وقوة عالية. الاحتياطات: عند الاستخدام لفترة طويلة ومواجهة تسرب الهواء من الأسطوانة، استبدل حلقة الختم الموجودة على رأس الأسطوانة في نهاية الأسطوانة في الوقت المناسب، وتحقق مما إذا كان كوب المكبس الموجود على قضيب المكبس الأبيض تالفًا أم لا.

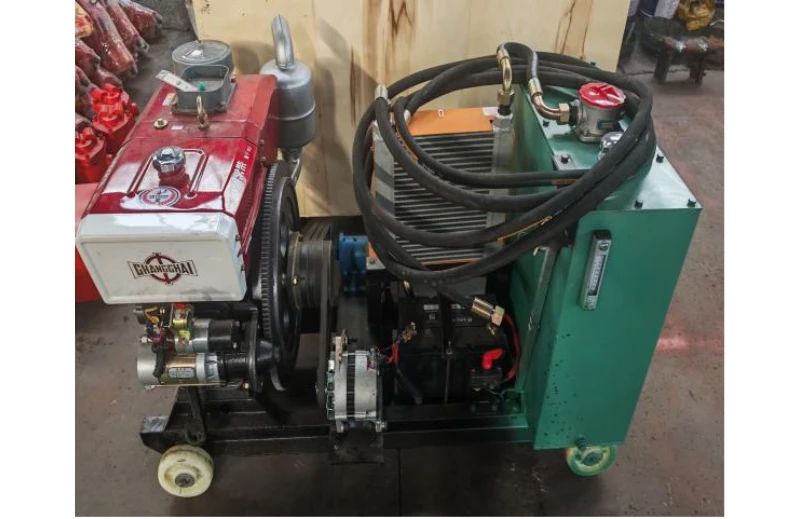

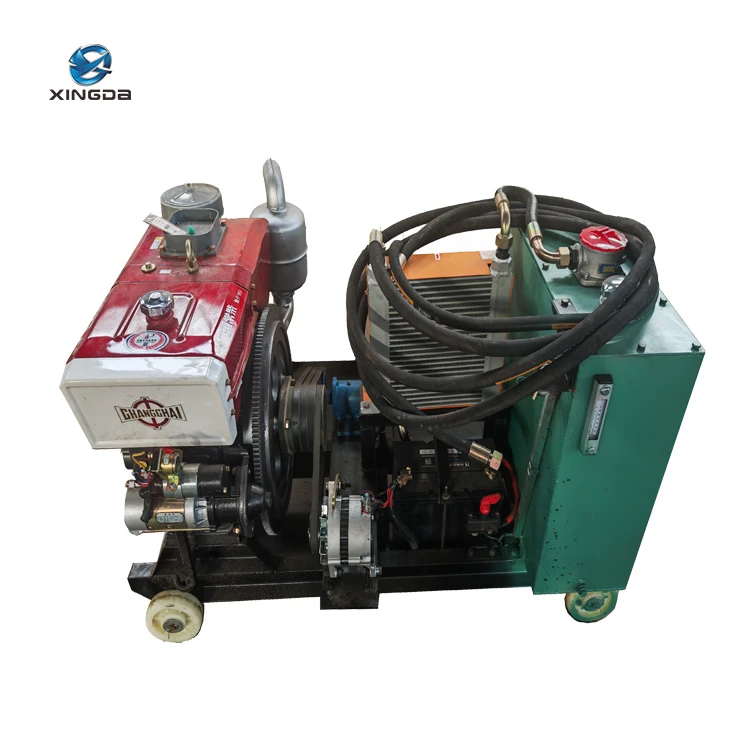

محطة الضخ

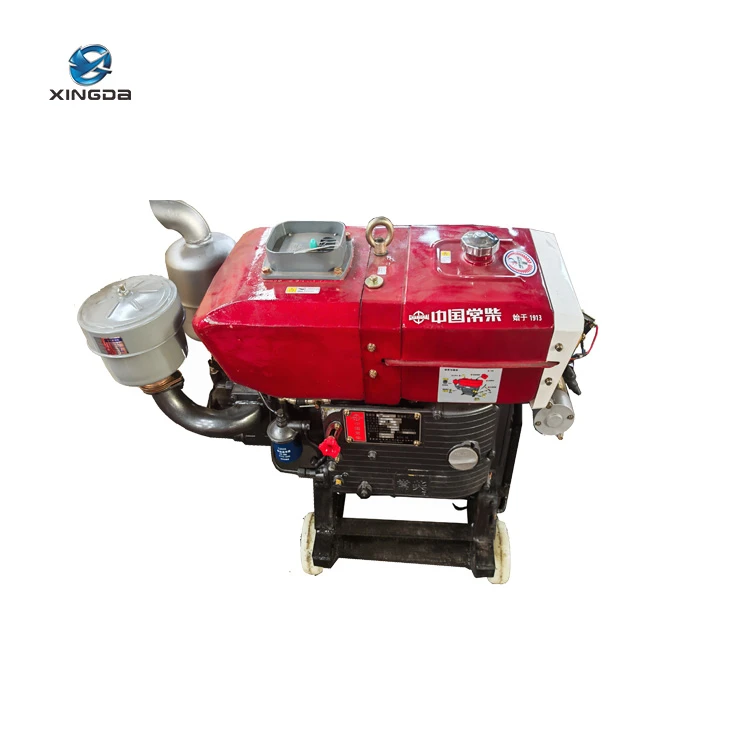

تتكون محطة الضخ هذه من نظام طاقة متكامل وخزان زيت. يشتمل نظام الطاقة على مكونات محرك الديزل، والمشعات، والبطاريات، وما إلى ذلك. يقوم محرك الديزل بتشغيل مضخة الزيت لتحويل الطاقة الميكانيكية إلى طاقة هيدروليكية ومن ثم تشغيل المحركات للعمل. يوفر خزان الزيت ذو السعة الكبيرة ضمانًا للتشغيل طويل المدى لجهاز الحفر.

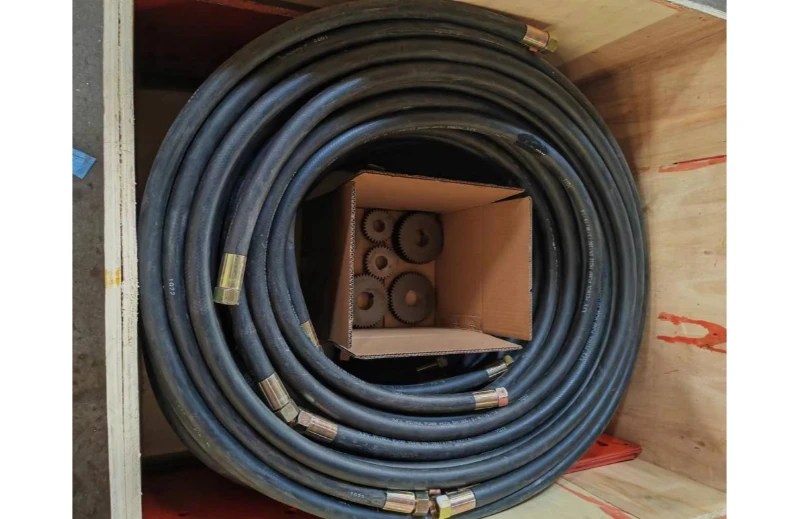

خرطوم اتصال

باستخدام مطاط عالي الكثافة، فهو يتمتع بمرونة ممتازة ومقاوم للتآكل بشكل كبير. ترتبط المفاصل بإحكام بالأنابيب ولها أداء مستقر.
