جهاز الحفر DTH من سلسلة Xingda XDQ يتم تطبيقه على نطاق واسع على الطرق، والدفاع الوطني، والحفاظ على المياه، وحفر حفرة الانفجار الصغيرة في المناجم المفتوحة، ومشاريع حماية المنحدرات وما إلى ذلك. إنه مفيد بشكل خاص للمناطق الوعرة والمعرضة للحوادث حيث لا يمكن لجهاز حفر DTH الآخر أن يعمل بشكل طبيعي.
|
صلابة الصخور |
≥20 |
≥20 |
|
ضغط العمل |
0.5 ~ 0.7 ميجا باسكال |
0.5-0.7 ميجا باسكال |
|
طول القضيب |
1025 ملم |
1025 ملم |

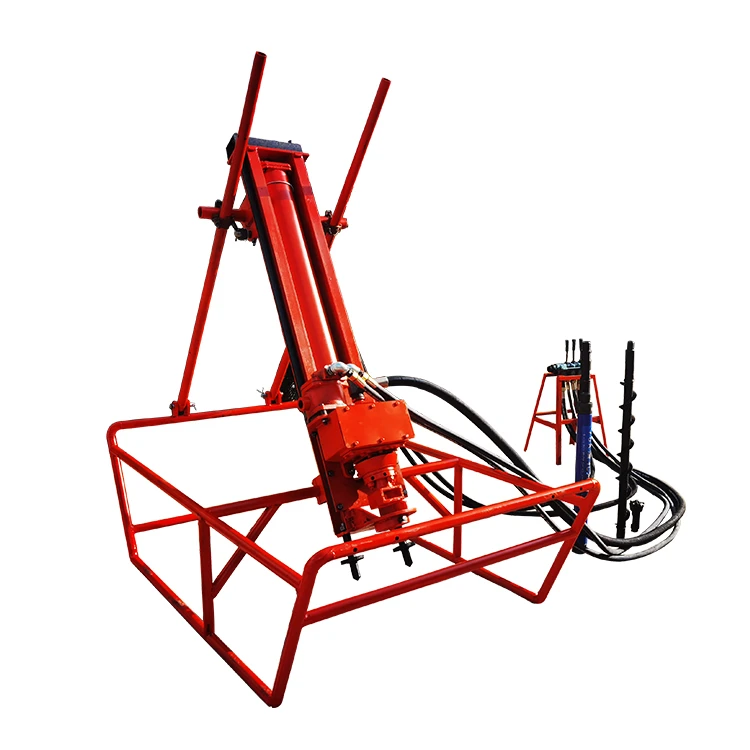

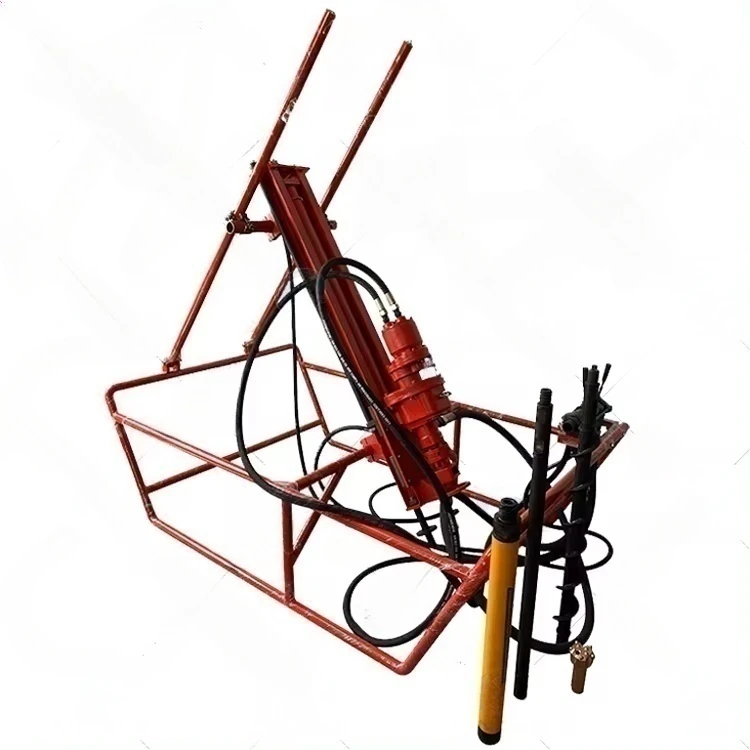

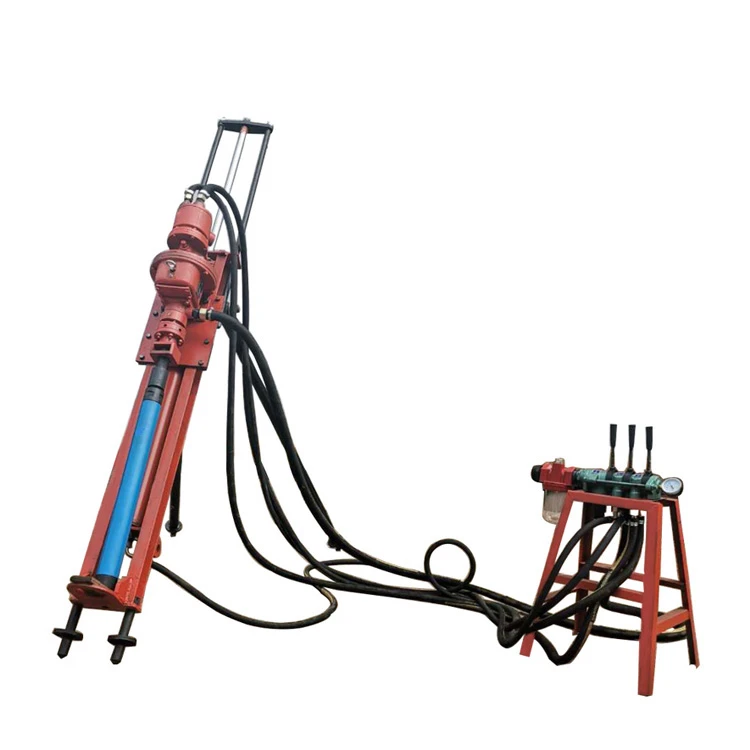

الميزات الرئيسية لجهاز الحفر DTH الهوائي XDQ-70(100).
إن جهاز الحفر الغاطس الهوائي من سلسلة XDQ يتميز بالهيكل المدمج، التشغيل البسيط، سرعة الحفر السريعة، الكفاءة العالية، سهولة التفكيك وقابلية النقل.
المعلمات التقنية الرئيسية
|
نموذج |
XDQ70 |
XDQ100 |
|
ضياء هول |
50 ~ 90 ملم |
80-130 ملم |
|
صلابة الصخور |
≥20 |
≥20 |
|
عمق الثقب |
≥15 م |
≥25 م |
|
سرعة الدوران |
110r/دقيقة |
110-160 دورة/دقيقة |
|
مواصفات القضيب |
42 ملم |
50 ملم / 60 ملم |
|
ضغط العمل |
0.5 ~ 0.7 ميجا باسكال |
0.5-0.7 ميجا باسكال |
|
استهلاك الهواء |
7 م³/دقيقة |
13 م³/دقيقة |
|
قوة الرفع |
3600 ن |
9600 ن |
|
قوة المحرك الهوائي |
3 كيلو واط |
4 كيلو واط |
|
طول القضيب |
1025 ملم |
1025 ملم |
|
وزن |
150 كجم |
450 كجم |
|
البعد |
1740*260*420 مللي متر |
2230*380*550 مللي متر |
|
ملاحظة |
هوائي |
هوائي |
|
ضاغط هواء لولبي محمول |
550CFM، 15bar لمجموعتين XDQ70 |
460CFM، 10bar لمجموعة واحدة XDQ100 |
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
مكونات جهاز الحفر DTH الهوائي XDQ-70(100): 1. وحدة التحكم، 2. مجموعة رأس الطاقة، 3. مجموعة الصاري، 4. خرطوم التوصيل (4 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

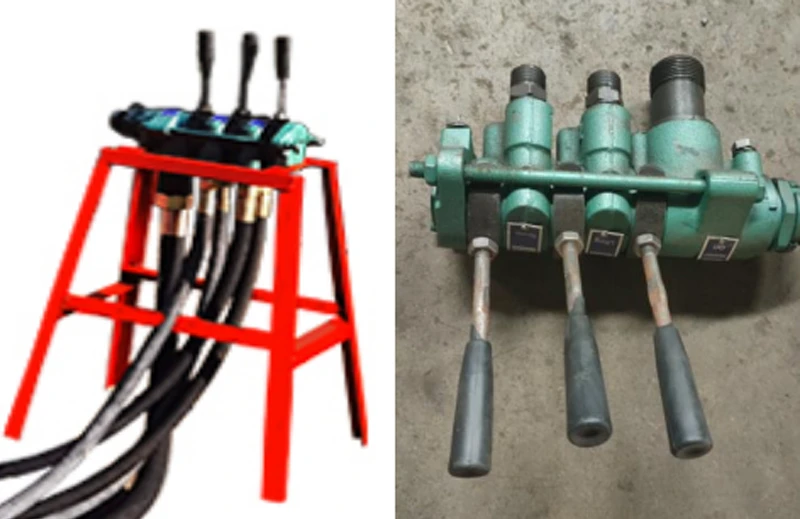

وحدة التحكم
يتكون من صمام تحكم وإطار. الهيكل بسيط وسهل الحركة.
02

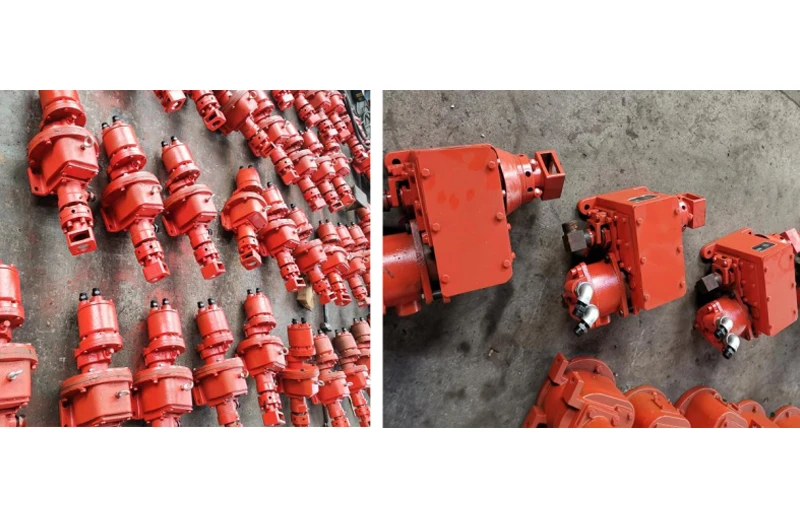

تجميع رأس الطاقة
يتكون من محرك هوائي بقدرة 3 كيلو وات أو 4 كيلو وات ومخفض وصندوق نقل. تتمتع بقوة قوية وكفاءة عالية. احتياطات: يجب ملء الصندوق بالزبدة قبل الاستخدام، وإلا فسيقلل من عمر العتاد.
03

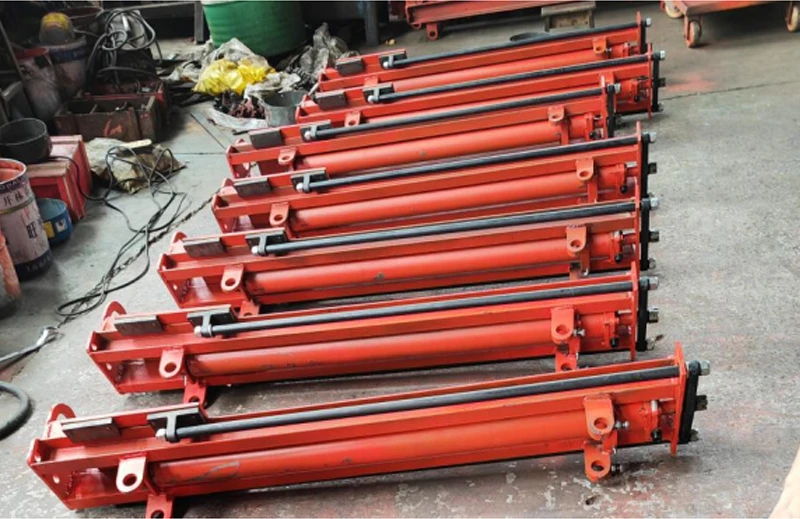

تجميع الصاري
يتكون من سارية وأسطوانة هوائية. الصاري مصنوع من الفولاذ الملحوم عالي القوة، مع وزن خفيف وقوة عالية. الاحتياطات: عند الاستخدام لفترة طويلة ومواجهة تسرب الهواء من الأسطوانة، استبدل حلقة الختم الموجودة على رأس الأسطوانة في نهاية الأسطوانة في الوقت المناسب، وتحقق مما إذا كان كوب المكبس الموجود على قضيب المكبس الأبيض تالفًا أم لا.
04

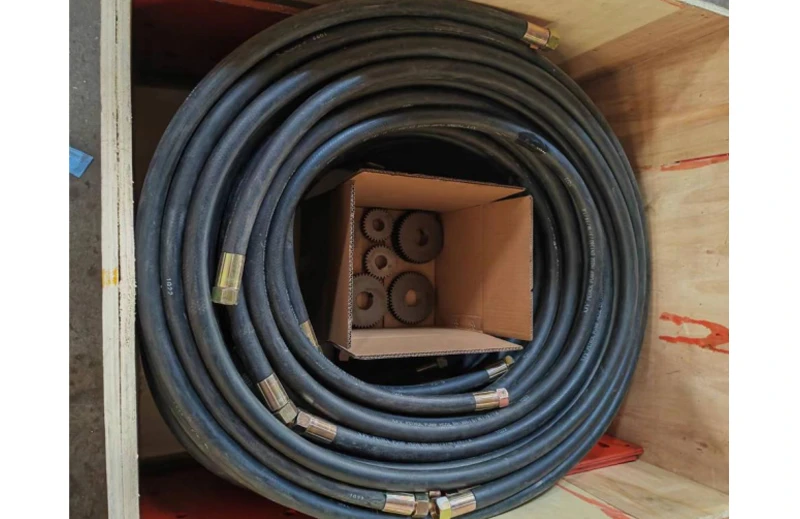

خرطوم التوصيل
باستخدام مطاط عالي الكثافة، فهو يتمتع بمرونة ممتازة ومقاوم للتآكل بشكل كبير. ترتبط المفاصل بإحكام بالأنابيب ولها أداء مستقر.
XDQ70 تشمل 1 قطعة خرطوم 25 مم، 2 قطعة خرطوم 19 مم، 2 قطعة خرطوم 13 مم
XDQ100 يشمل قطعة واحدة خرطوم 38 مم، 4 قطع خرطوم 19 مم
