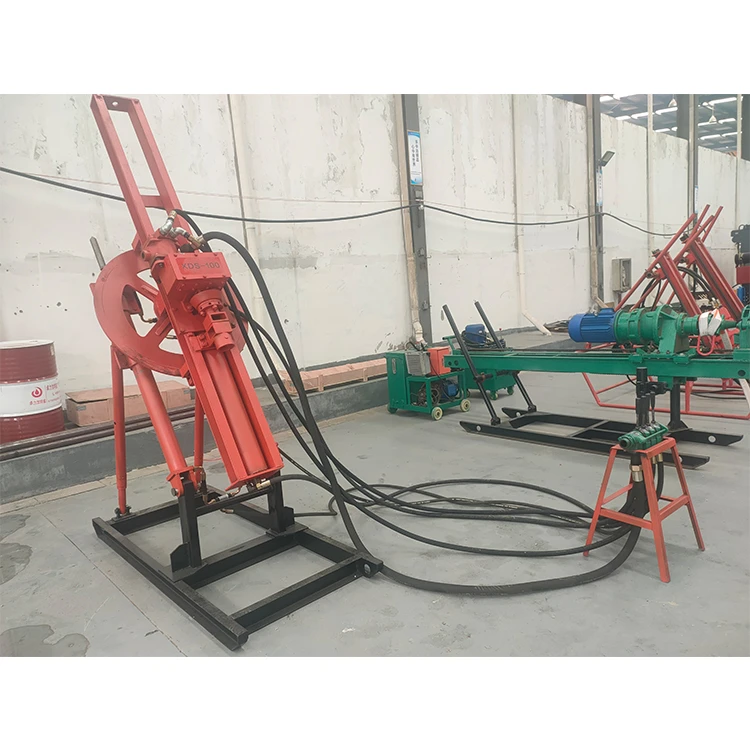

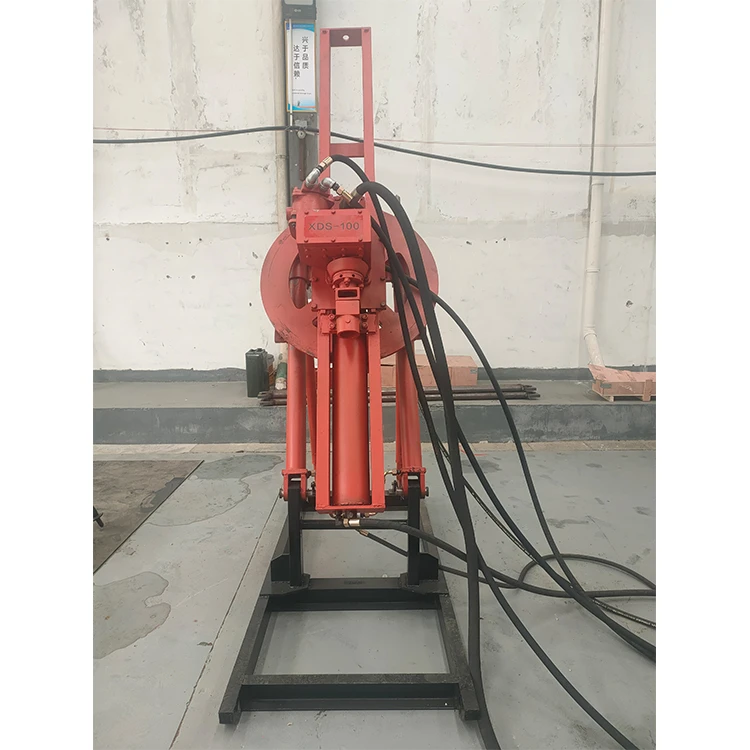

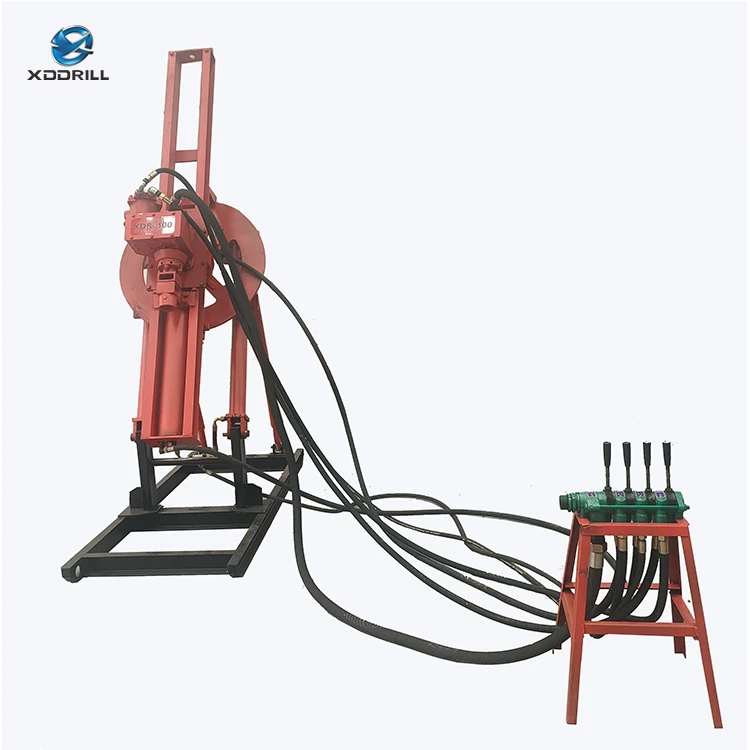

إن جهاز حفر النفق DTH من النوع القرصي XDS-100 عبارة عن معدات حفر الصخور ذات الفتحات المتوسطة والعميقة التي يتم تشغيلها بواسطة الهواء المضغوط والزيت الهيدروليكي. إنه يستخدم بشكل رئيسي لربط القضبان في حقول التعدين تحت الأرض لحفر ثقوب انفجارية متوسطة العمق على شكل مروحة أو على شكل حلقة. ويمكن استخدامه أيضًا في كهوف السقف في المحطات تحت الأرض ودعم مسامير التثبيت في الطرق، بالإضافة إلى فتحات الانفجار المماثلة في مشاريع الأعمال الحجرية. قطر الحفر 80-130 ملم وعمق الحفر يزيد عن 25 مترًا.
الميزات الرئيسية لجهاز حفر النفق DTH من النوع القرصي XDS-100
يتميز جهاز حفر الأنفاق من النوع القرصي XDS-100 بالهيكل المدمج، التشغيل البسيط، سرعة الحفر السريعة، الكفاءة العالية، سهولة التفكيك وقابلية النقل.
المعلمات التقنية الرئيسية
|
نموذج |
XDS100 |
|
ضياء هول |
80-130 ملم |
|
صلابة الصخور |
≥20 |
|
عمق الثقب |
≥25 م |
|
سرعة الدوران |
110-160 دورة/دقيقة |
|
مواصفات القضيب |
50 ملم / 60 ملم |
|
ضغط العمل |
0.5-0.7 ميجا باسكال |
|
استهلاك الهواء |
13 م³/دقيقة |
|
قوة الرفع |
9600ن |
|
قوة المحرك الهوائي |
4 كيلو واط |
|
طول القضيب |
1025 ملم |
|
وزن |
450 كجم |
|
البعد |
2230*380*550 مللي متر |
|
ملاحظة |
هوائي |
|
ضاغط هواء لولبي محمول |
460CFM، 10bar لمجموعة واحدة XDQ100 |
|
زاوية الحفر |
0-360 درجة |
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء

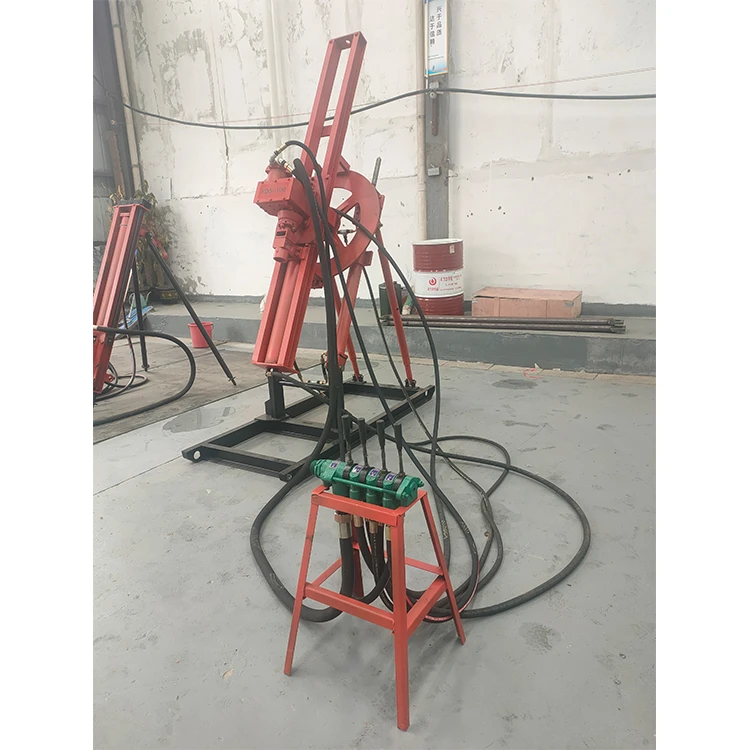

مكونات جهاز الحفر DTH للنفق من نوع القرص XDS-100: 1. وحدة التحكم، 2. مجموعة رأس الطاقة، 3. مجموعة الصاري، 4. خرطوم التوصيل، 5. القرص (5 أجزاء)
يتم وصف المكونات الرئيسية على النحو التالي
01

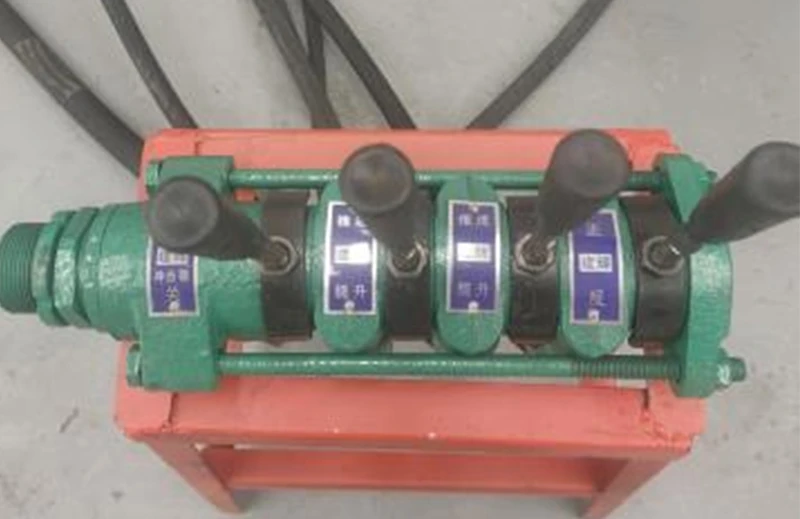

وحدة التحكم
يتكون من صمام تحكم وإطار. الهيكل بسيط وسهل الحركة.
02

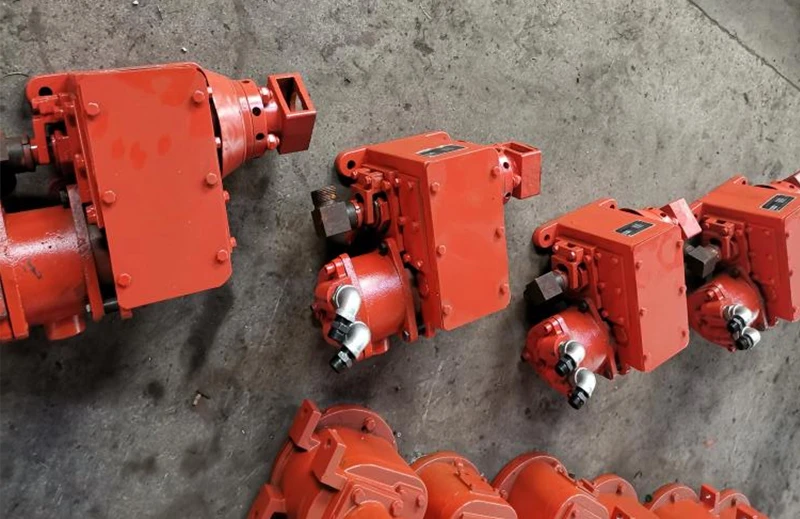

تجميع رأس الطاقة
يتكون من محرك هوائي بقدرة 3 كيلو وات أو 4 كيلو وات ومخفض وصندوق نقل. تتمتع بقوة قوية وكفاءة عالية. احتياطات: يجب ملء الصندوق بالزبدة قبل الاستخدام، وإلا فسيقلل من عمر العتاد.
03

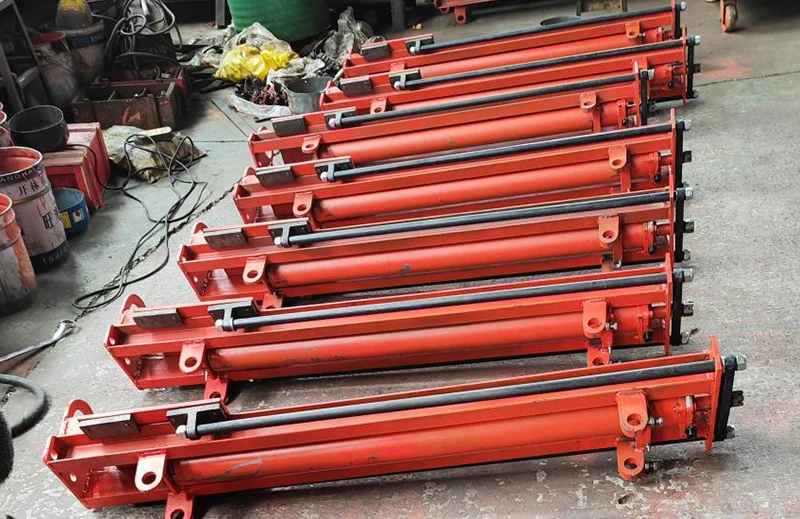

تجميع الصاري
يتكون من صاري وأسطوانة هوائية. الصاري مصنوع من فولاذ ملحوم عالي القوة، مع وزن خفيف وقوة عالية. الاحتياطات: عند الاستخدام لفترة طويلة ومواجهة تسرب الهواء من الأسطوانة، استبدل حلقة الختم الموجودة على رأس الأسطوانة في نهاية الأسطوانة في الوقت المناسب، وتحقق مما إذا كان كوب المكبس الموجود على قضيب المكبس الأبيض تالفًا أم لا.
04

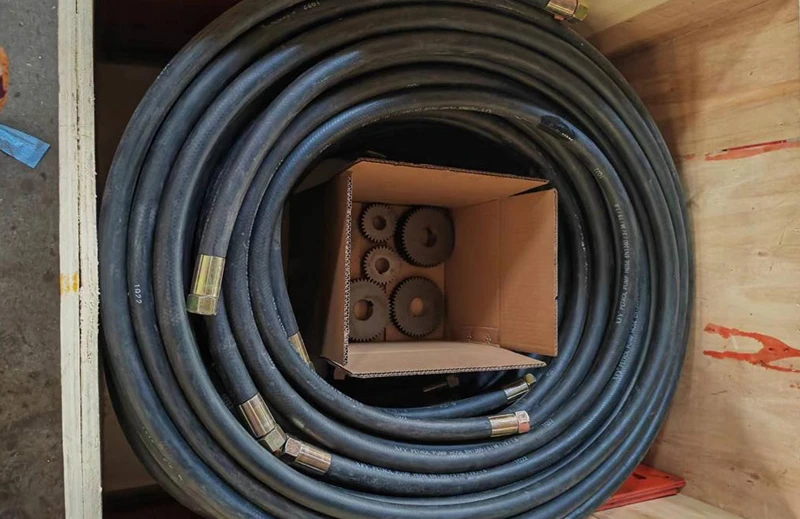

خرطوم التوصيل
باستخدام مطاط عالي الكثافة، فهو يتمتع بمرونة ممتازة ومقاوم للتآكل بشكل كبير. ترتبط المفاصل بإحكام بالأنابيب ولها أداء مستقر.
05

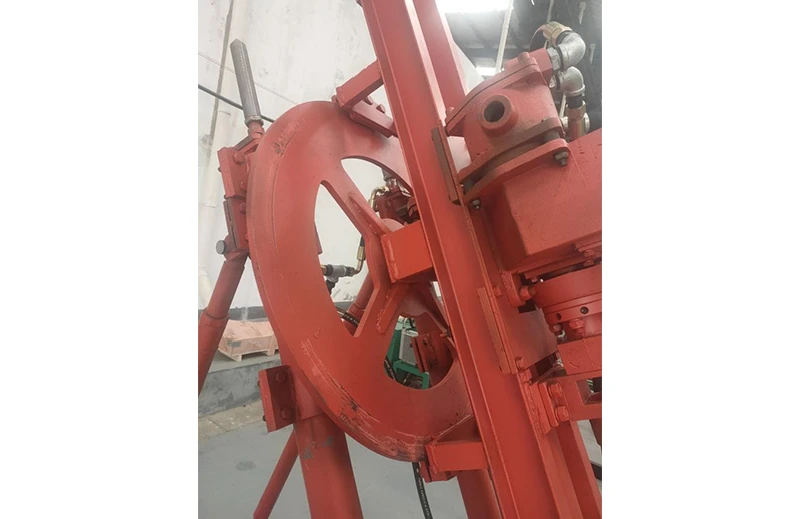

القرص
باستخدام الفولاذ عالي الجودة، فهو قوي وموثوق، مما يسمح لآلة الحفر بالحفر في جميع الاتجاهات. وهذا يلبي احتياجات العملاء ويعزز كفاءة العمل.
