وحدة المخطط

التفاصيل والنقاط الرئيسية الفنية

المشاكل التي تم حلها والمزايا

1. اختيار المعدات

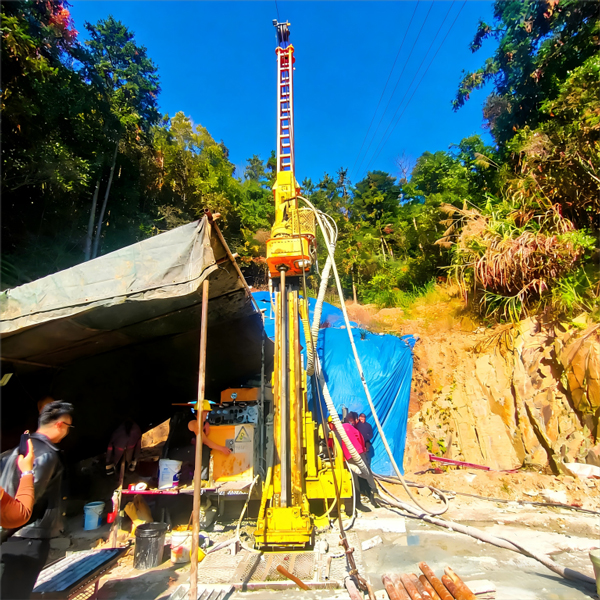

اعتماد جهاز الحفر الأساسي الزاحف الهيدروليكي الكامل (على سبيل المثال، XDX-6).

المعلمات الرئيسية:

– عمق الحفر: يصل إلى 2000 متر بقضبان الحفر BQ

- عزم دوران رأس القدرة: 1978-865 نيوتن متر (ترس منخفض)

– قوة الرفع : 240 كيلو نيوتن
– قوة التغذية : 120 كيلو نيوتن

يتيح هيكل الزاحف إمكانية النقل في التضاريس المعقدة مثل الجبال والتلال.

يحقق المحرك الهيدروليكي الكامل تنظيمًا غير متدرج للسرعة وتحكمًا دقيقًا في ضغط التغذية.

2. تكنولوجيا الحفر الأساسية

تكنولوجيا الحفر السلكية:

1. يتم تثبيت البرميل الأساسي داخل قضيب الحفر. عندما تكون ممتلئة، لا حاجة إلى تعثر القضيب؛ يتم رفع البرميل الأساسي إلى السطح عبر ونش سلكي لاستخراج القلب، ثم يتم خفضه مرة أخرى إلى الأسفل للحفر المستمر.

2. مزودة برافعة مساعدة (سرعة حبل تصل إلى 130 م/دقيقة) للصيد السلكي.

1. تقليل تكرار التعثر: يستغرق التعثر في الثقوب العميقة ساعات؛ يوفر الحفر السلكي وقتًا إضافيًا هائلاً، مما يؤدي إلى تحسين الكفاءة الإجمالية بنسبة تزيد عن 30%.

2. حماية سلامة النواة: تقليل الاضطراب الأساسي أثناء التعثر، وتحقيق معدل استرداد أساسي أعلى من 95%.

3. إجراءات التشغيل

① وضع منصة الحفر: يتم الدفع ذاتيًا إلى موقع الحفرة، ويتم تسويته باستخدام ركائز هيدروليكية، وضبط زاوية الحفر (0–90 درجة).

② الحفر التجريبي: استخدم أداة تقليدية أحادية الأنبوب للثقب التجريبي وتثبيت الغلاف.

③ الحفر السلكي: قم بالتبديل إلى أدوات الحفر السلكي، واضبط معلمات الضغط الثابت (اضبط WOB وRPM استنادًا إلى علم الحجر)، وقم بالحفر بشكل مستمر حتى نهاية التشغيل.

④ الاسترداد الأساسي: قم بخفض أداة الصيد عن طريق الونش، والتقط البرميل الأساسي وارفعه، وأخرج النوى، وقم بترقيمها ووضعها في صندوق.

⑤ كرر ③–④ حتى الوصول إلى العمق النهائي وهو 2000 متر.

⑥ إكمال الثقب: التسجيل الجيوفيزيائي الاختياري والحشو والختم.

يدعم نظام الحفر ذو الضغط الثابت إعداد ضغط اللقمة الأوتوماتيكي/اليدوي، مما يعزز الكفاءة ويطيل عمر اللقمة.

عرض المعلمات الديناميكية للمراقبة في الوقت الحقيقي لسرعة الدوران، ودرجة حرارة الزيت، وضغط المضخة، وعمق الحفر، وما إلى ذلك.

4. مراقبة الجودة

- تكوين قضيب الحفر: حدد سلسلة قضبان الحفر المناسبة وفقًا للعمق؛ قضبان الحفر BQ (φ56) لمسافة 2000 متر.
- حماية الجدار: سائل حفر عالي الجودة، مع غلاف إذا لزم الأمر.

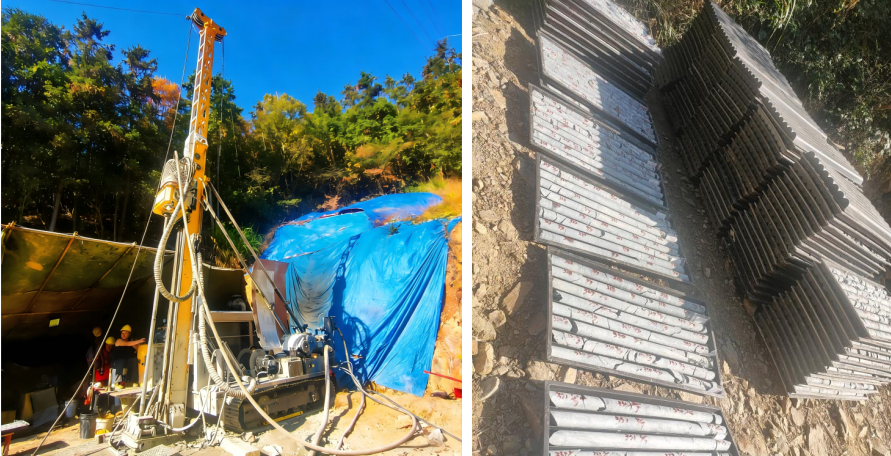

- التعامل مع النواة: ضع النوى في الصناديق الأساسية بالتسلسل، وحدد رقم الفتحة، والتشغيل، والعمق، والتقط الصور للسجلات.
- مراقبة الانحراف: قياس الميل كل 100 متر وتصحيحه في الوقت المناسب.

التأكد من أن الجودة الأساسية تلبي متطلبات التسجيل الجيولوجي والاختبارات المعملية.

نوع الحل

الغرض الأساسي

طريقة أخذ العينات

السيناريوهات القابلة للتطبيق

جهاز الحفر الأساسي الهيدروليكي الكامل (هذا الحل)

الحفر الجيولوجي العميق

الأساسية (عمود سليم)

المسح المعدني التفصيلي، والبحوث الجيولوجية، والتنقيب العميق

جهاز الحفر الزاحف RC

أخذ العينات الجيوكيميائية السريعة

قصاصات

الاستطلاع الإقليمي ومراقبة الصف

جهاز الحفر DTH الزاحف

حفر حفرة الانفجار

لا أخذ العينات

التعدين حفرة مفتوحة

جهاز الحفر الهوائي DTH المحمول

بناء ثقب الترباس

لا أخذ العينات

استقرار المنحدر
