وحدة المخطط

التفاصيل والنقاط الرئيسية الفنية

المشاكل التي تم حلها والمزايا

1. اختيار المعدات

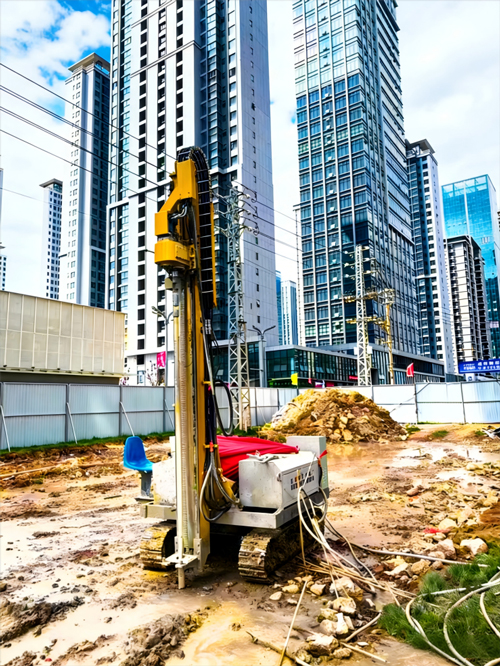

اعتماد جهاز الحشو النفاث عالي الضغط أحادي الأنبوب من النوع الزاحف (مثل: XL-50). يتيح الهيكل الزاحف الحركة ذاتية الدفع، ويتكيف مع الأراضي الموحلة والوعرة في حفرة الأساس، ويسمح بالنقل السريع.

يحل صعوبات التعامل مع المعدات في حفر الأساس الضيقة ويحسن كفاءة تحديد المواقع.

2. معلمات العملية (طريقة الأنبوب الواحد)

قطر الوبر التصميمي: 600 ملم

الضغط النفاث: 20-30 ميجا باسكال

سرعة الرفع: 20-26 سم/دقيقة

سرعة الدوران: 20-25 دورة/دقيقة

ملاط الأسمنت: P.O 42.5 أسمنت بورتلاند، نسبة الماء إلى الأسمنت 1.0، كثافة الملاط ≈ 1.49

يضمن البناء البارامتري أن قطر الوبر وقوته تلبي متطلبات التصميم.

3. عملية البناء

① خندق تسوية الموقع وتصريف الملاط: إزالة العوائق وحفر خنادق الملاط وخزانات الترسيب لجمع الملاط المرتجع ومنع التلوث.

② المسح وتحديد المواقع: إعداد المحطة بالكامل، مع وضع علامة بعصي الخيزران + الجير؛ خطأ في موضع الكومة ≥ 5 سم.

③ وضع منصة الحفر: ينتقل الزاحف إلى موضع الحفرة، ويتم ضبطه أفقيًا؛ الانحراف العمودي < 1.5%.

④ الحفر وإدخال الأنابيب: الحفر المتكامل وإدخال الأنابيب؛ ساعد في الغرق حتى عمق التصميم باستخدام نفث ماء منخفض الضغط يبلغ 0.5-1.0 ميجا باسكال لتجنب انسداد الفوهة.

⑤ تحضير الملاط: قم بخلط ملاط الأسمنت بدقة عند نسبة الماء إلى الأسمنت 1.0، ووقت الخلط ≥ 2 دقيقة، ثم يتم ترشيحه من خلال شاشة 0.8 مم.

⑥ رفع الحشو النفاث: بعد الوصول إلى عمق التصميم، قم بالرش في الأسفل لمدة 30 ثانية، ثم ارفع أثناء الرش عند الضغط المحدد (≈20 ميجاباسكال)، وسرعة الرفع (≈26 سم/دقيقة)، وسرعة الدوران حتى قمة الكومة.

⑦ معالجة رأس الوبر: رفع بطيء لمسافة 1 متر من أعلى الوبر لضمان الضغط.

⑧ التنظيف والنقل: تنظيف خطوط الأنابيب، ونقل الزاحف إلى موضع الكومة التالي.

تضمن العملية الموحدة استمرارية البناء وجودة الأكوام، مما يقلل من خطر كسر الأكوام.

4. مراقبة الجودة

①أكوام الاختبار: قم بإجراء 3 أكوام اختبارية على الأقل قبل البناء الرسمي للتحقق من المعلمات وتحسينها.

②مراقبة العملية: تسجيل الضغط ومعدل التدفق وسرعة الرفع في الوقت الفعلي؛ يتم التحكم في عودة الجص بنسبة 10٪ إلى 25٪.

③علاج اللف: عند الاستئناف بعد الانقطاع، طول اللف ≥ 1.0 م؛ الفاصل الزمني بين الأكوام المجاورة ≥ 48 ساعة.

④فحص الركائز: الحفر الأساسي بعد 28 يومًا لاختبار القوة والنزاهة؛ قوة الضغط غير المحصورة بشكل عام ≥ 3.0 ميجا باسكال.

يضمن أكوام مستمرة وموحدة، وتلبية المتطلبات الميكانيكية لإيقاف المياه أو التعزيز.

5. تطبيق سيكانت كومة

بالنسبة للستائر المقاومة للماء، استخدم الترتيب القاطع بين أكوام الحشو الدفقي والأكوام المثقوبة، أو بين أكوام الحشو الدفقي. على سبيل المثال: أكوام الحشو النفاث بقطر 600 مم وعرض قاطع 100 مم لتكوين جدار أسمنتي متواصل للتربة، مما يمنع بشكل فعال تسرب المياه الجوفية داخل الحفرة وخارجها.

يحل تحديات توقف المياه في الطبقات الغنية بالمياه أثناء حفر حفرة الأساس ويحمي البيئة المحيطة.
