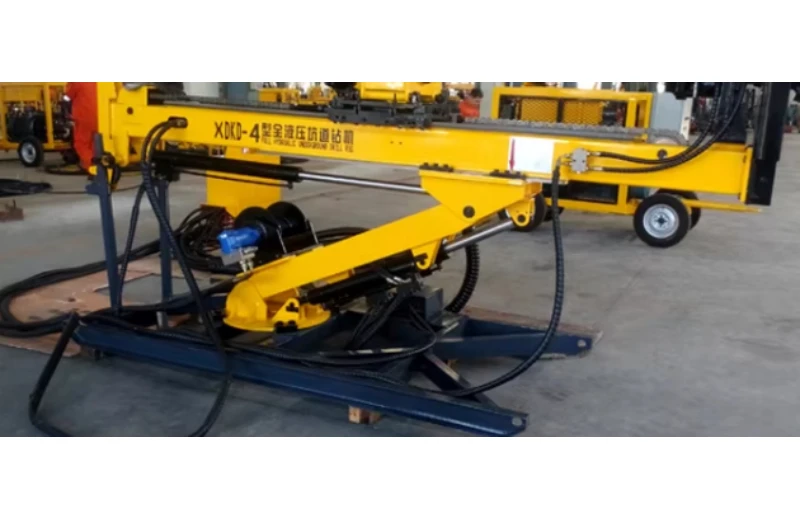

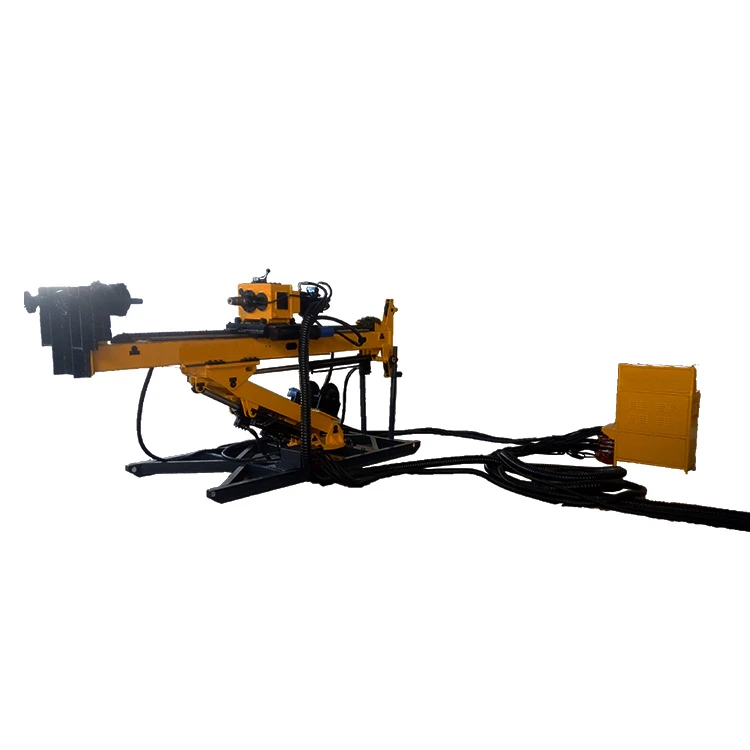

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-4A

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-4A يتم إستخدامه بشكل أساسي في التنقيب وحفر الثقب في نفق التعدين بمساحة ضيقة، وذلك بسبب حجمه الصغير وخفة وزنه وتشغيله المرن. ويمكن استخدامه على نطاق واسع لمشاريع أخرى، مثل السكك الحديدية والإنشاءات الهيدروليكية والأنفاق، وما إلى ذلك.

نطاق السرعة	0 ~ 1200 دورة في الدقيقة
ضربة رأس الحفر	1800 ملم
ضغط النظام	28 ميجا باسكال

استفسر الآن تواصل معنا

الميزات الرئيسية المعلمات التقنية الرئيسية عناصر يتكون الجهاز من 14 قسم يرجى الاطلاع على مكوناتها ووظائفها على النحو التالي:

الميزات الرئيسية لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-4

حجم صغير وخفيف الوزن وسهل التشغيل.

يقوم المحرك الكهربائي بقيادة المحرك والخزان مباشرة، والسلسلة هي آلية نقل الحركة.

يتم تشغيل جميع إجراءات منصة الحفر، مثل دوران المغزل، وتغذية الأسطوانة، والتثبيت وإطلاق تأرجح القضيب والصاري، بواسطة التحكم الهيدروليكي في ناقل الحركة. الإجراءات سلسة والضوضاء منخفضة.

عملية سهلة ويمكن فك الجهاز إلى أجزاء صغيرة وخفيفة لسهولة النقل والتركيب.

المعلمات التقنية الرئيسية

1. معلمات الآلة الرئيسية

غرض	مواصفة
نطاق السرعة	0 ~ 1200 دورة في الدقيقة
ضربة رأس الحفر	1800 ملم
ضغط النظام	28 ميجا باسكال
عزم الدوران المقدر	1000 نيوتن متر (عند 28 ميجا باسكال)
أحجام قضيب الحفر	φ55.6×1500 مم؛ φ69.9×1500 مم؛ φ88.9×1500 مم؛ φ114.3×1500 مم
عمق الحفر (عموديًا لأسفل)	φ55.6 قضيب: 600 مφ69.9 قضيب: 480 مφ88.9 قضيب: 350 مφ114.3 قضيب: 150 م
الأعلى. قدرة الرفع لرأس الحفر	90 كيلو نيوتن
الأعلى. قدرة التغذية لرأس الحفر	90 كيلو نيوتن
زاوية الحفر	0 ~ 180 درجة

الأبعاد الشاملة

غرض	الأبعاد (الطول × العرض × الارتفاع)	ملاحظات
الآلة الرئيسية	4220 ملم × 1075 ملم × 1740 ملم	أبعاد النقل
وحدة الطاقة	2125 ملم × 1140 ملم × 1290 ملم	-
لوحة التحكم	960 مم × 550 مم × 1050 مم	باستثناء مقبض المقبض

وزن

عنصر	وزن
الآلة الرئيسية	2220 كجم
وحدة الطاقة	1200 كجم
خزانة التحكم	130 كجم

المعلمات الرئيسية للقوة

1. معلمات المحرك الكهربائي

غرض	مواصفة
نموذج المحرك	Y280S-4-35B
الجهد االكهربى	380 فولت
حاضِر	84.2 أ
قوة	55 كيلو واط
سرعة الدوران	1480 دورة/دقيقة
نوع مقاوم للانفجار	YB280S-4-35B (dⅡCT4)

2. معلمات المضخة الهيدروليكية

نموذج المضخة	سرعة الدوران	ضغط	معدل التدفق
إيه آر آر 100 بي	1500 ص / دقيقة	28 ميجا باسكال	100 مل / ص
A10VO18DFR1	1500 ص / دقيقة	25 ميجا باسكال	18 مل / ص
A10VO10DFR1	1500 ص / دقيقة	25 ميجا باسكال	10 مل / ص

غرض		وحدة	XDKD-4
			عمودي إلى الأسفل	عمودي إلى الأعلى
قدرة الحفر	بكيو	م	600	600
	NQ		480	480
	المقر الرئيسي		350	350
محرك كهربائي	نموذج	/	YE3-250 م
	القوة المقدرة	كيلوواط	55
	السرعة المقدرة	ص / دقيقة	1480
رأس الحفر	السرعة القصوى	ص / دقيقة	1000
	الحد الأقصى لعزم الدوران	ن.م	1200
	نطاق السرعة	ص / دقيقة	558-1200
	عزم الدوران المقابل	ن.م	1000-355
	معرف المغزل	مم	95
	المسافة الترجمية	مم	310
آلية التغذية	السكتة الدماغية المغذية	مم	1800
	قدرة الرفع القصوى	كيلو نيوتن	90
	ماكس. قوة التغذية	كيلو نيوتن	90
سارية	زاوية الحفر	°	-90~+90
	السكتة الدماغية المنزلقة	مم	1500
ونش سلكي	قدرة الرفع بسلك واحد	كيلو نيوتن	10 (الطبقة الأولى)
	سرعة الرفع	م/دقيقة	150 (الطبقة الأولى)
	طول الحبل الفولاذي	م	600
	ضياء حبل الصلب	مم	6
المشبك الفوهة	قضبان قابلة للتطبيق	/	بك، نق، المقر الرئيسي، PQ
	عبر القطر	مم	Φ135
الأبعاد الكلية (الطولالعرضالارتفاع)	الآلة الرئيسية	مم	380010601575
	وحدة الطاقة	مم	209011401290
	خزانة التشغيل	مم	8604001080
وزن	الآلة الرئيسية	كجم	2220
	وحدة الطاقة	كجم	1100
	خزانة التشغيل	كجم	130

التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!

عناصر

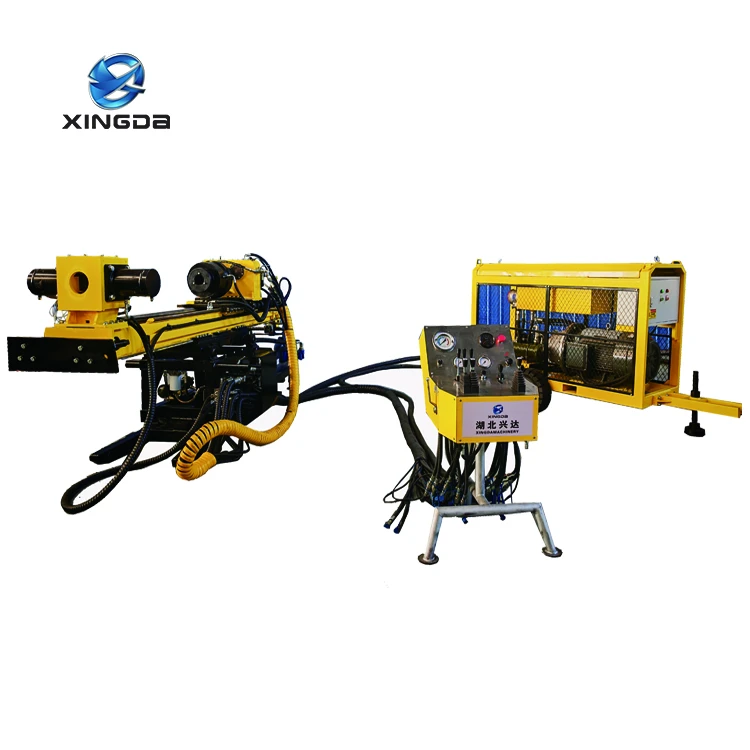

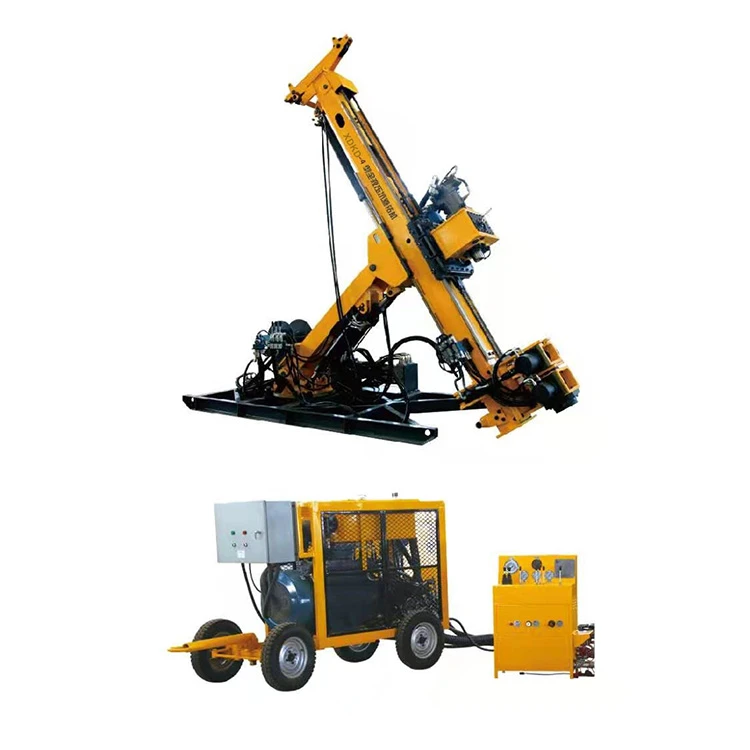

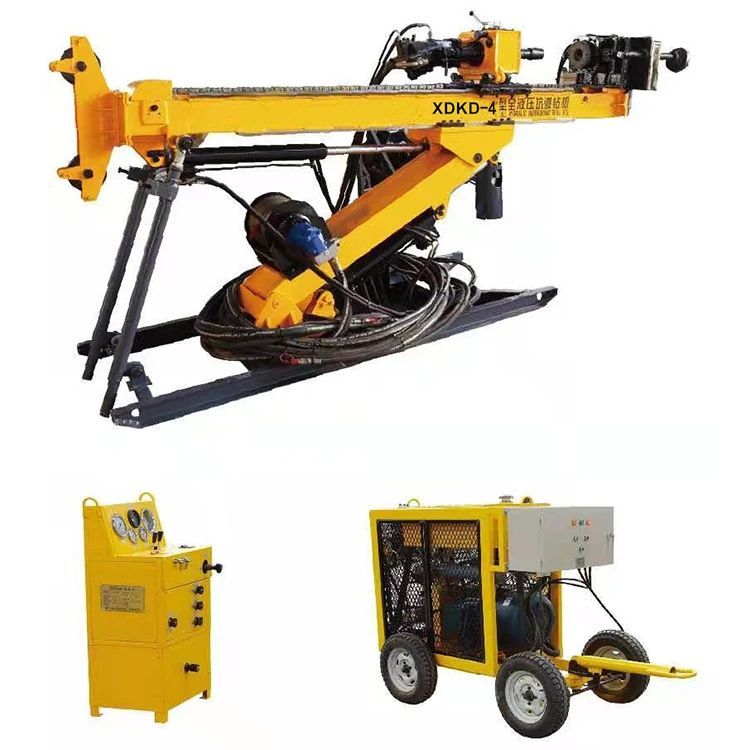

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-4A يتكون من أربعة أقسام، مثل الآلة الرئيسية، وحدة الطاقة، لوحة التشغيل ومضخة الطين. تتكون الآلة الرئيسية من مشبك القدم، الصاري، رأس الحفر والإطار. بواسطة كل صمام تحكم، سيتم توفير الطاقة من خلال النظام الهيدروليكي لجميع الأقسام. يرجى الرجوع إلى الرسم التخطيطي العام لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-4A.

يتكون الجهاز من 14 قسم يرجى الاطلاع على مكوناتها ووظائفها على النحو التالي:

الآلة الرئيسية

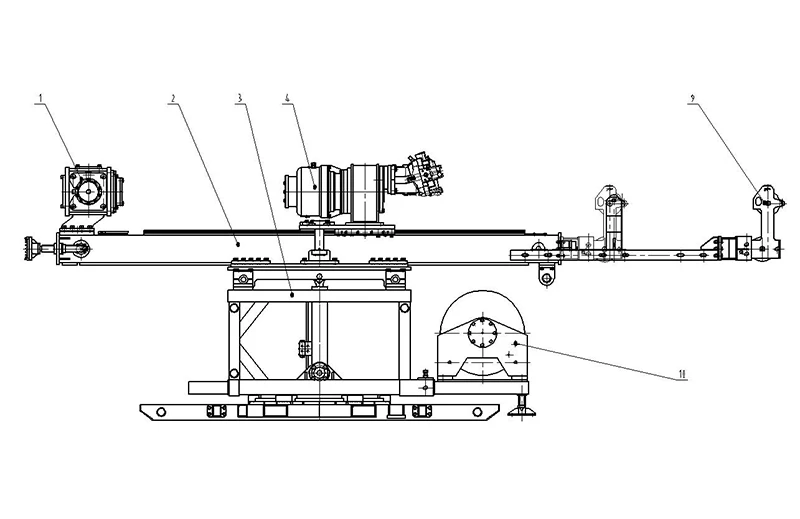

يرجى الرجوع إلى الرسم البياني التالي لقسم الجهاز الرئيسي. وهي مكونة من 5 أقسام: 1. مجموعة مشبك القدم، 2. مجموعة الصاري، 3. إطار الآلة، 4. رأس المثقاب، 9. مجموعة قضيب الدعم.

تعليمات للجهاز الرئيسي:

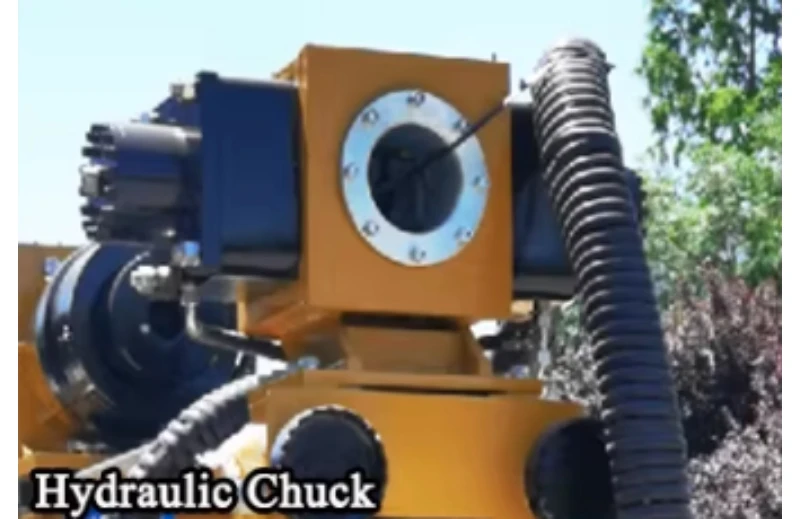

1. مشبك القدم

إنه موجود في هيكل التثبيت أو تحرير الظرف الهيدروليكي مع أسطوانتين تدفعان الغلاف المستدق. إنه في الوظيفة مثل: ① للعمل مع رأس الحفر، يمكن أن يحمل المشبك قضيبًا للتصنيع والكسر. ② يوجد مركزي للتحكم في القضيب لضمان موثوقيته لضمان حفر البئر.

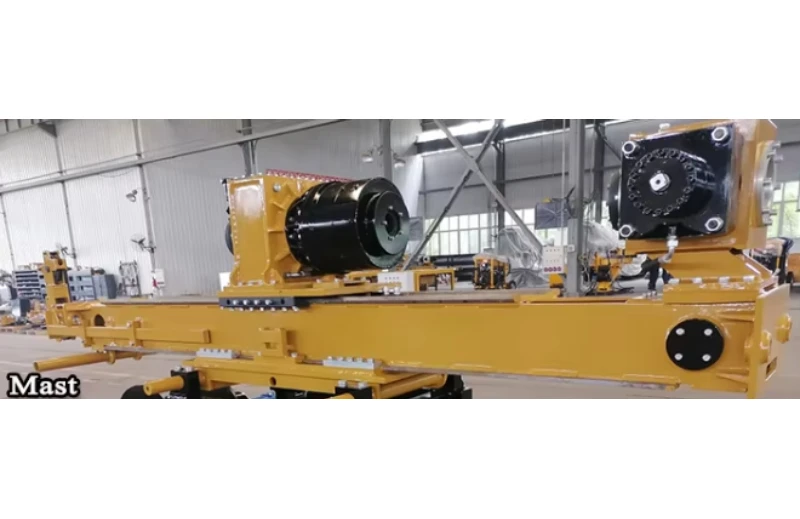

2. تجميع الصاري

الصاري عبارة عن هيكل مربع مستطيل الشكل يحتوي بداخله على أسطوانة زيت. لديها عجلة سلسلة وسلسلة على الجانب الأمامي والخلفي. تم تجهيز المشبك على الجانب الأمامي من الصاري. السلسلة عبارة عن نظام آلية نقل الضرب المصنوع من أسطوانة وسلاسل وعجلات متسلسلة. هناك أدلة مسطحة على الصاري، وهناك مشبك مثبت في مقدمة الصاري. يمكن للأدلة أن تجعل حركة رأس الحفر مستقرة.

3. إطار الآلة

يتكون من ذراع متأرجح وقاعدة واحدة. إنه في إطار ثلاثي الزوايا الأكثر استقرارًا مع تركيب هيكل الأسطوانات الهيدروليكية المزدوجة. يتم التحكم في الذراع المتأرجح بواسطة أسطوانات هيدروليكية لحركته (بطريقة عمودية)، ويتم التحكم فيه وتشغيله يدويًا لحركته الأفقية، أي تحرير لوحات الضغط الأربعة (لا يسمح بإزالتها) وتثبيتها أو ضغطها بإحكام بعد ضبطها بشكل صحيح.

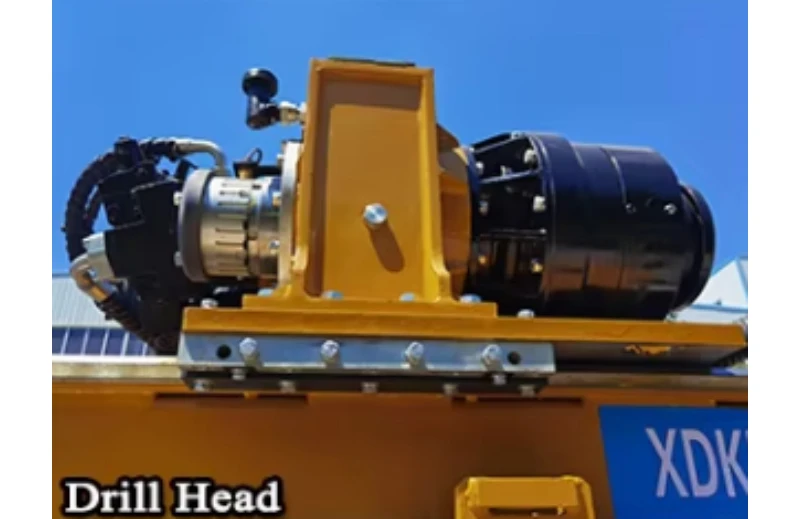

4. رأس الحفر

يتم تشغيلها بواسطة محركات هيدروليكية ويتم التحكم في سرعة دورانها هيدروليكيًا في هيكل القيادة الميكانيكي ذو النوبتين. إنه في وظيفة تعديل سرعة المحرك، ويعمل مع مشبك القدم لصنع قضبان الحفر وكسرها أو شدها. جهاز سرعة مثبت على قاعدة رأس الحفر لسهولة ضبط السرعة. يتم تشغيل تمديد أو تراجع شريط المكبس الأسطواني في الصاري بواسطة سلسلة لتحريكه للأمام أو للخلف لرأس الحفر.

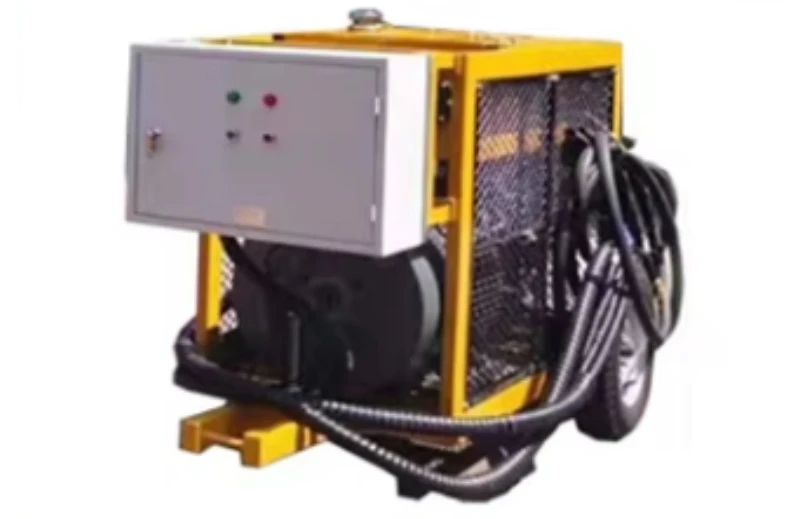

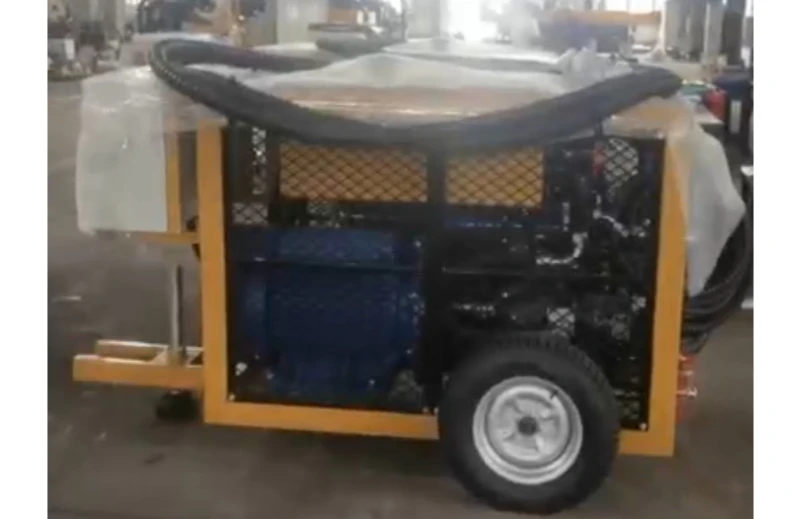

محطة كهرباء

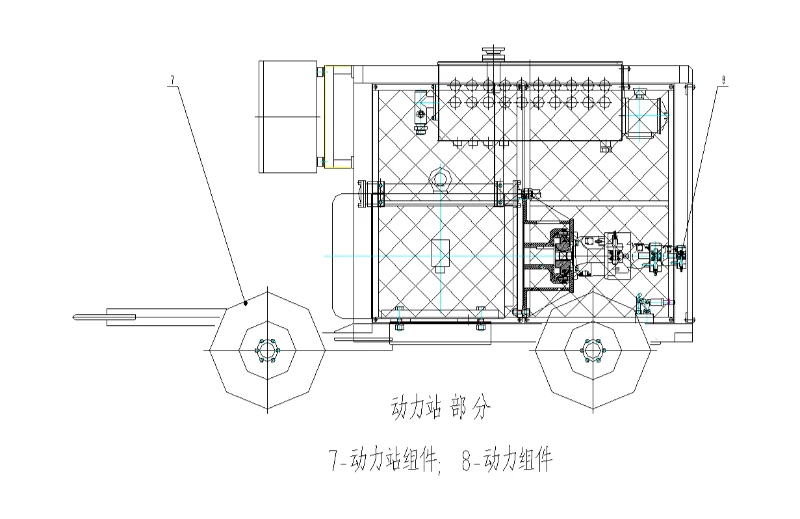

يرجى الرجوع إلى الرسم البياني التالي لقسم وحدة الطاقة. تتكون وحدة الطاقة من قسمين: 7. مجموعة وحدة الطاقة 8. مجموعة الطاقة

يرجى الرجوع إلى تعليمات وحدة الطاقة على النحو التالي:

7. تجميع محطة توليد الكهرباء

يتكون من أربعة إطارات ورف إطاري مع تنظيم التوجيه

8. تجميع الطاقة

تتكون مجموعة الطاقة من مضخة هيدروليكية ثلاثية متصلة مباشرة، ومضخة أمامية، ومضخة وسطية، ومضخة خلفية. توفر المضخة الأمامية سائلًا هيدروليكيًا لمحرك رأس الحفر وجهازًا مساعدًا وجهاز ضبط سرعة المحرك لتوفير زيت الضغط لدوران المحرك ورفع الونش المساعد. توفر المضخة الوسطى زيت ضغط لأسطوانة التغذية من أجل تغذيتها السريعة، ومشبك القدم، والخلاط، وأسطوانة التأرجح، وأسطوانة حركة الصاري. توفر المضخة الخلفية زيت الضغط لأسطوانة التغذية من أجل عملية التغذية.

أجزاء أخرى

5. النظام الهيدروليكي. 6. لوحة التحكم. 10. مضخة الطين. 11. النظام الكهربائي الخ

تعليمات للأجزاء الأخرى:

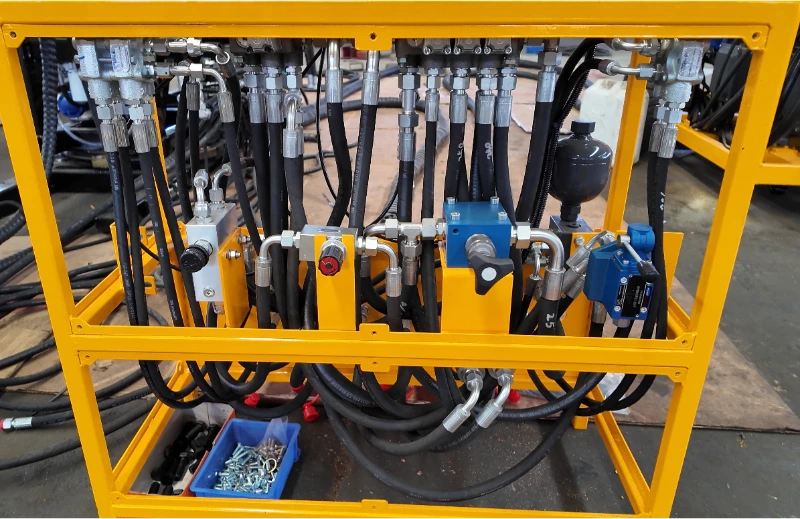

5. النظام الهيدروليكي

اعتمدت العلامات التجارية الشهيرة للمكونات الهيدروليكية المصنوعة في الصين لتشكيل نظام تشغيل للتحكم في كل مكون هيدروليكي لعمله التشغيلي. في الوثائق، يتكون النظام الهيدروليكي من المخطط الهيدروليكي وترتيب الأنابيب.

اعتماد النظام الهيدروليكي المتقدم للتحكم النسبي الحساس للحمل في تصميم جهاز الحفر الهيدروليكي تحت الأرض XDKD-4 AFull. مع ردود الفعل من النظام الحساس للتحميل للنظام الهيدروليكي، يمكن تعديل إزاحة المضخة إلى أفضل حالة.

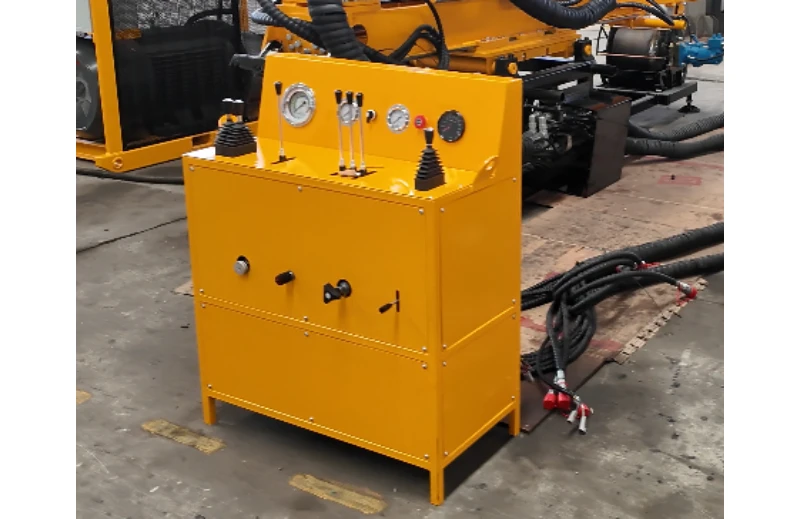

10. لوحة التحكم

يتكون من أداة تحديد الموقع، وجهاز الإشارة، وصمام التحكم الهيدروليكي، وصمام التحكم. يتم استخدامها لرصد ومراقبة النظام الهيدروليكي.

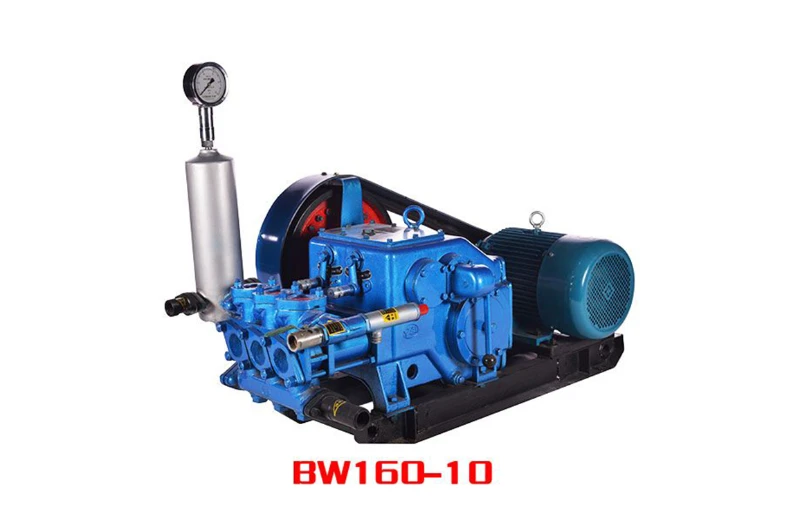

10. مضخة الطين

تتميز مضخة الطين بأنها مضخة طين من طراز BW-160 مدفوعة بمحرك كهربائي. إنها المعدات الطبيعية الرئيسية للجهاز.

المعدات الطبيعية الرئيسية والمكونات الهيدروليكية هي علامات تجارية مشهورة مصنوعة في الصين مع توفير الخدمة وقطع الغيار المضمونة.
