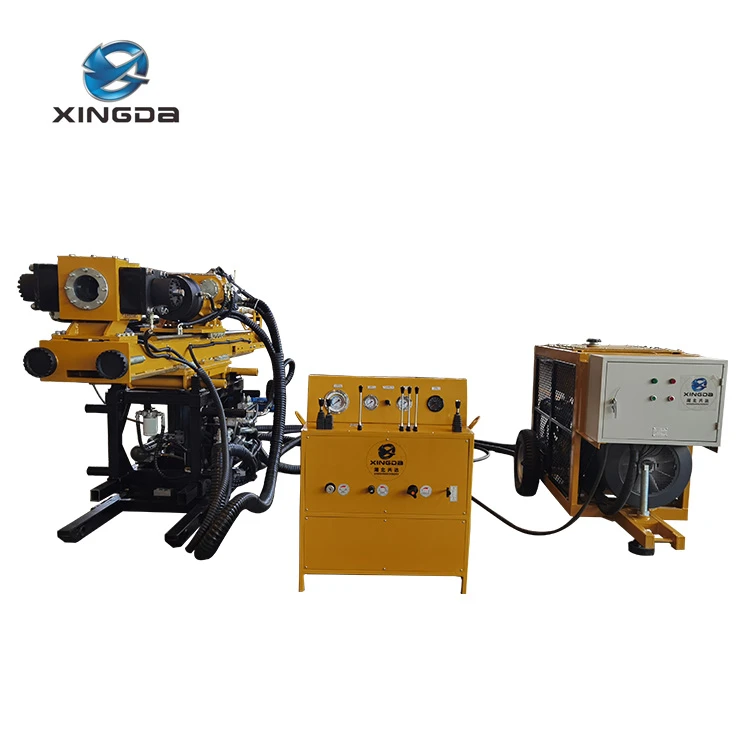

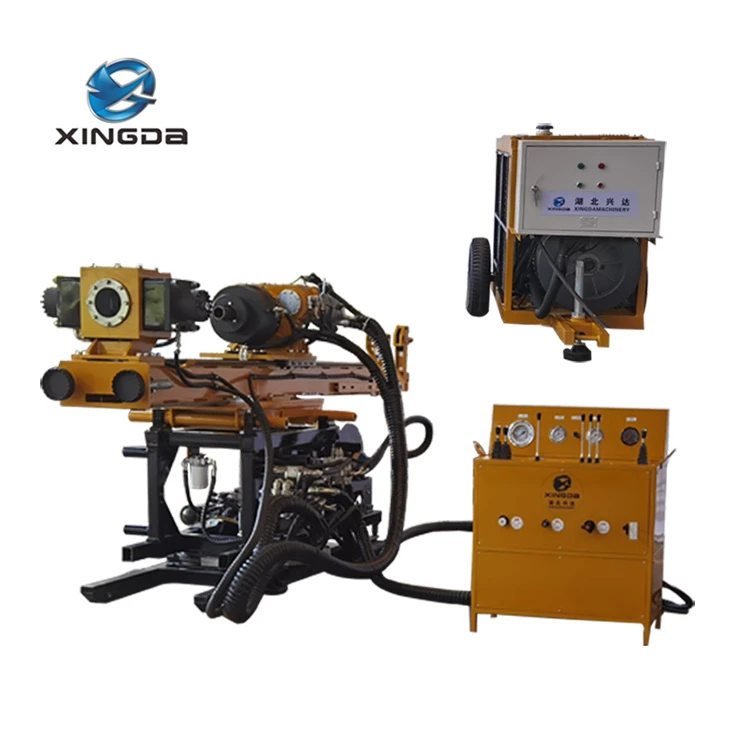

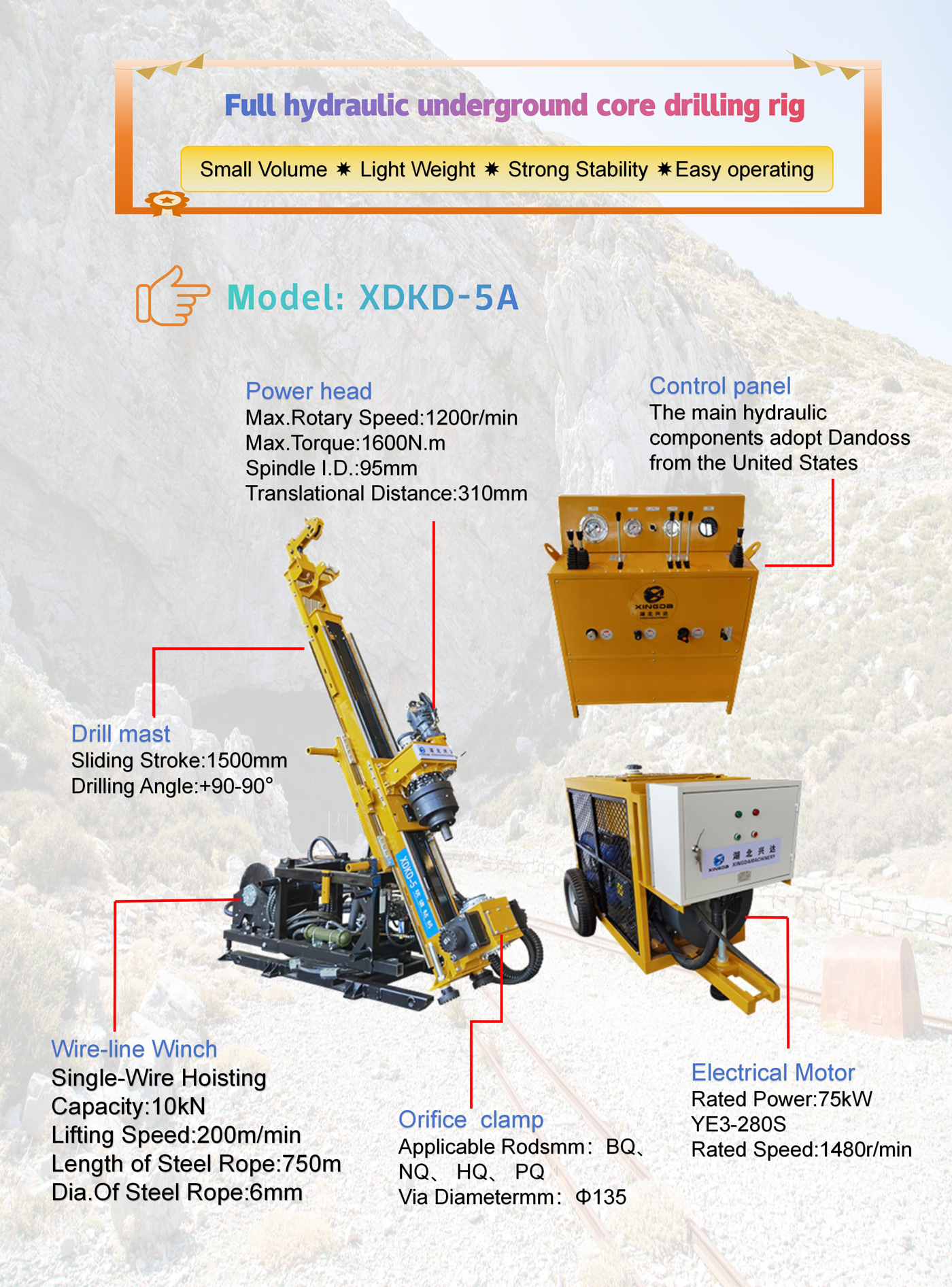

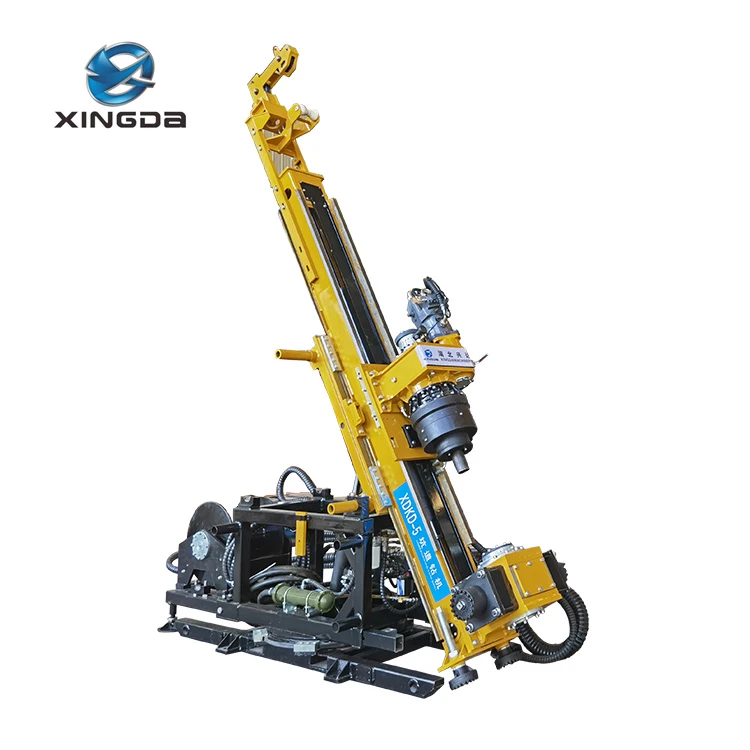

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5A

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5A يتم إستخدامه بشكل رئيسي في التنقيب وحفر الثقب في نفق التعدين بمساحة ضيقة، وذلك بسبب حجمه الصغير وخفة وزنه وتشغيله المرن. ويمكن استخدامه على نطاق واسع لمشاريع أخرى، مثل السكك الحديدية والسكك الحديدية والإنشاءات الهيدروليكية والأنفاق، وما إلى ذلك.

نطاق السرعة	0 ~ 1200 دورة في الدقيقة
ضربة رأس الحفر	1800 ملم
ضغط النظام	32 ميجا باسكال

استفسر الآن تواصل معنا

الميزات الرئيسية المعلمات التقنية الرئيسية بناء يرجى الرجوع إلى الرسم التخطيطي العام لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5. يرجى الاطلاع على مكوناتها ووظائفها على النحو التالي:

الميزات الرئيسية لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5A

صغيرة الحجم وخفيفة الوزن ومرنة في التشغيل.

يتم توصيل الطاقة بواسطة محرك كهربائي مباشرة مع محرك القيادة لتشغيلها وتمديد وسحب الأسطوانة الهيدروليكية، والسحب بنظام نقل مضاعفة السرعة.

يتم تطبيق جميع إجراءات منصة الحفر، مثل دوران المغزل، وتغذية الأسطوانة، والتثبيت وإطلاق تأرجح القضيب والصاري، من خلال التحكم في ناقل الحركة الهيدروليكي مع انخفاض مستوى الضجيج والتشغيل بسلاسة.

سهل التشغيل ويمكن فك الجهاز إلى أجزاء صغيرة وخفيفة لسهولة الحركة والتركيب.

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5A

المعلمات التقنية الرئيسية

معلمات الآلة الرئيسية

غرض	مواصفة
نطاق السرعة	0 ~ 1200 دورة في الدقيقة
ضربة رأس الحفر	1800 ملم
ضغط النظام	32 ميجا باسكال
عزم الدوران المقدر	1600 نيوتن متر (عند 31 ميجا باسكال)
أحجام قضيب الحفر	φ55.6×1500 مم؛ φ69.9×1500 مم؛ φ88.9×1500 ملم
عمق الحفر (ثقب عمودي هابط)	φ55.6 قضيب: 900 مφ69.9 قضيب: 750 مφ88.9 قضيب: 500 م
رأس الحفر ماكس. قدرة الرفع	90 كيلو نيوتن
رأس الحفر ماكس. القدرة على التغذية	90 كيلو نيوتن
زاوية الحفر	0 ~ 180 درجة

الأبعاد الشاملة

وحدة	الأبعاد (الطول × العرض × الارتفاع)
الجهاز الرئيسي (النقل)	4220 ملم × 1075 ملم × 1740 ملم
وحدة الطاقة	2125 ملم × 1140 ملم × 1290 ملم
لوحة التحكم	960 مم × 550 مم × 1050 مم

وزن

عنصر	وزن
الآلة الرئيسية	2220 كجم
وحدة الطاقة	1200 كجم
خزانة التحكم	130 كجم

المعلمات الرئيسية للقوة

1. معلمات المحرك الكهربائي

غرض	مواصفة
نموذج المحرك	Y280S-4-35B
الجهد االكهربى	380 فولت
قوة	75 كيلوواط
السرعة الدوارة	1480 دورة/دقيقة
نوع مقاوم للانفجار	YB280S-4-35B (dⅡCT4)

2. معلمات المضخة الهيدروليكية

نموذج المضخة	السرعة الدوارة	ضغط	معدل التدفق
ERR100B	1500 ص / دقيقة	31 ميجا باسكال	100 مل / ص
A10V028DFR1	1500 ص / دقيقة	20 ميجا باسكال	28 مل / ص
A10V018DFR1	1500 ص / دقيقة	28 ميجا باسكال	18 مل / ص

غرض		وحدة	XDKD-5A
			عمودي إلى الأسفل	فيتيال صاعد
قدرة الحفر	بكيو	م	900	900
	NQ		750	750
	المقر الرئيسي		500	500
محرك كهربائي	نموذج	/	YE3-280S
	القوة المقدرة	كيلوواط	75
	السرعة المقدرة	ص / دقيقة	1480
رأس الحفر	السرعة القصوى	ص / دقيقة	1600
	الحد الأقصى لعزم الدوران	ن.م	1200
	نطاق السرعة	ص / دقيقة	445-1200
	عزم الدوران المقابل	ن.م	1600-559
	معرف المغزل	مم	95
	المسافة الترجمية	مم	310
آلية التغذية	السكتة الدماغية المغذية	مم	1800
	قدرة الرفع القصوى	كيلو نيوتن	90
	ماكس. قوة التغذية	كيلو نيوتن	90
سارية	زاوية الحفر	°	-90~+90
	السكتة الدماغية المنزلقة	مم	1500
ونش سلكي	قدرة الرفع بسلك واحد	كيلو نيوتن	10 (الطبقة الأولى)
	سرعة الرفع	م/دقيقة	200 (الطبقة الأولى)
	طول الحبل الفولاذي	م	750
	ضياء حبل الصلب	مم	6
المشبك الفوهة	قضبان قابلة للتطبيق	/	بك، نق، المقر الرئيسي، PQ
	عبر القطر	مم	Φ135
الأبعاد الكلية (الطولالعرضالارتفاع)	الآلة الرئيسية	مم	380010601575
	وحدة الطاقة	مم	209011401290
	خزانة التشغيل	مم	8604001080
وزن	الآلة الرئيسية	كجم	2220
	وحدة الطاقة	كجم	1200
	خزانة التشغيل	كجم	130

بناء

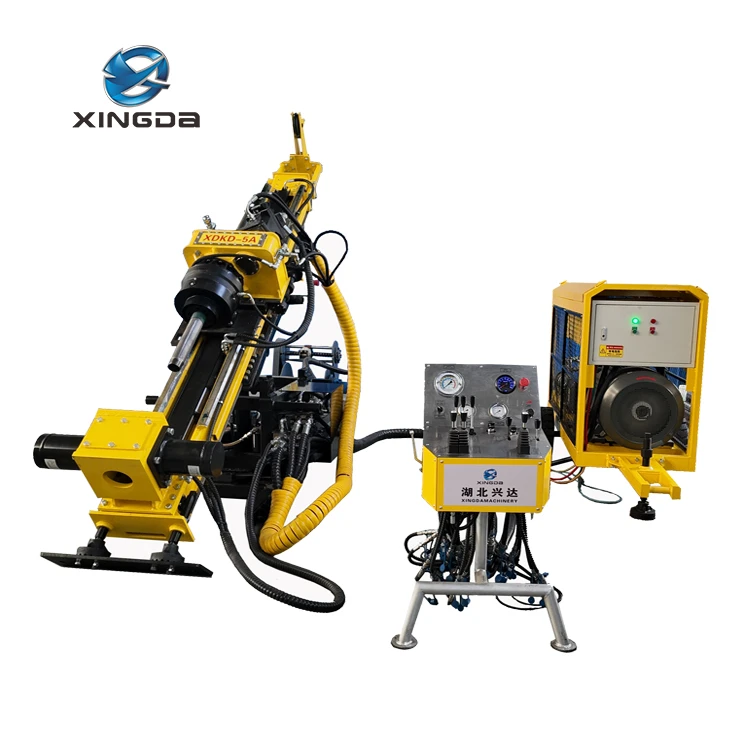

يتكون جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5A من أربعة أقسام رئيسية مثل الآلة الرئيسية ووحدة الطاقة ولوحة التشغيل ومضخة الطين. تتكون الآلة الرئيسية من مشبك القدم، الصاري، رأس الحفر والإطار. بواسطة كل صمام تحكم، سيتم توفير الطاقة من خلال النظام الهيدروليكي لجميع الأقسام.

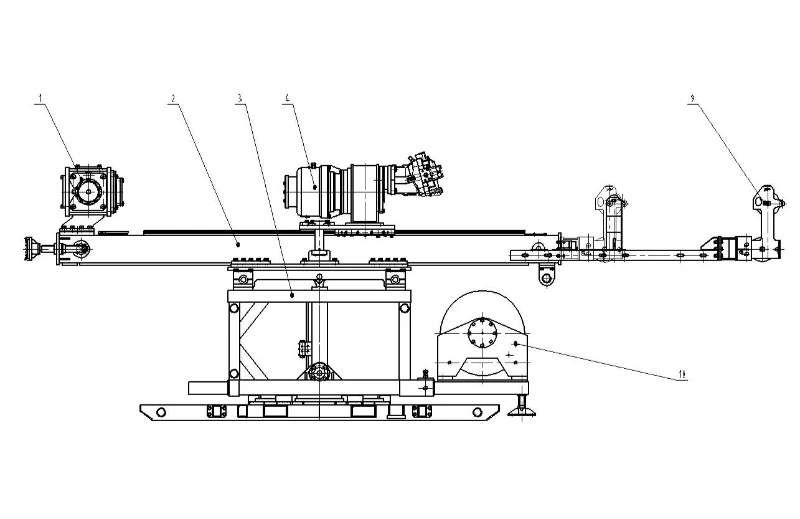

يرجى الرجوع إلى الرسم التخطيطي العام لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5. يرجى الاطلاع على مكوناتها ووظائفها على النحو التالي:

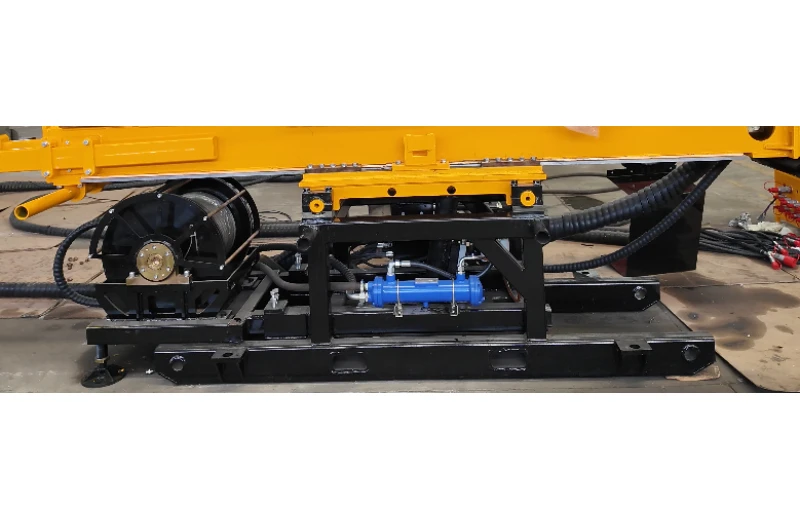

الآلة الرئيسية

1. مشبك القدم، 2. مجموعة الصاري، 3. إطار الآلة، 4. رأس المثقاب، 5. مجموعة قضيب الدعم

تعليمات للجهاز الرئيسي:

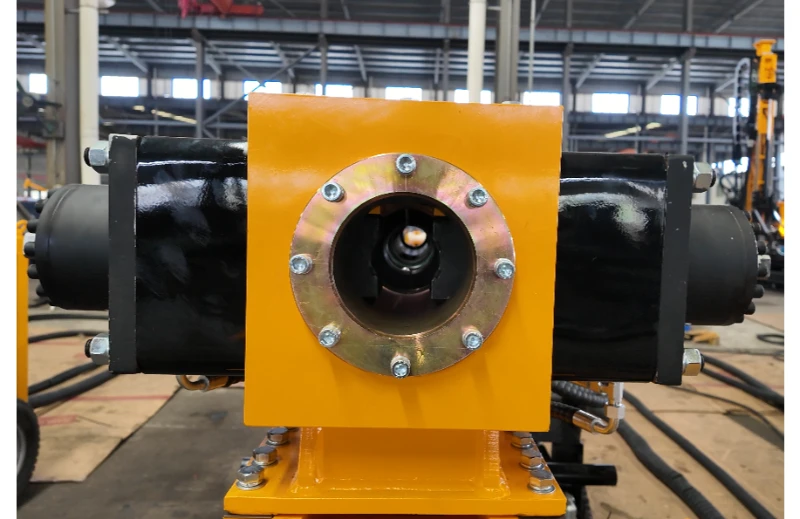

1. مشبك القدم

إنه موجود في هيكل التثبيت أو تحرير الظرف الهيدروليكي مع أسطوانتين تدفعان الغلاف المستدق. إنه في الوظيفة مثل: ① للعمل مع رأس الحفر، يمكن أن يحمل المشبك قضيبًا للتركيب والكسر. ② يوجد مركزي للتحكم في القضيب لضمان موثوقيته لضمان ثقب الحفر بشكل جيد.

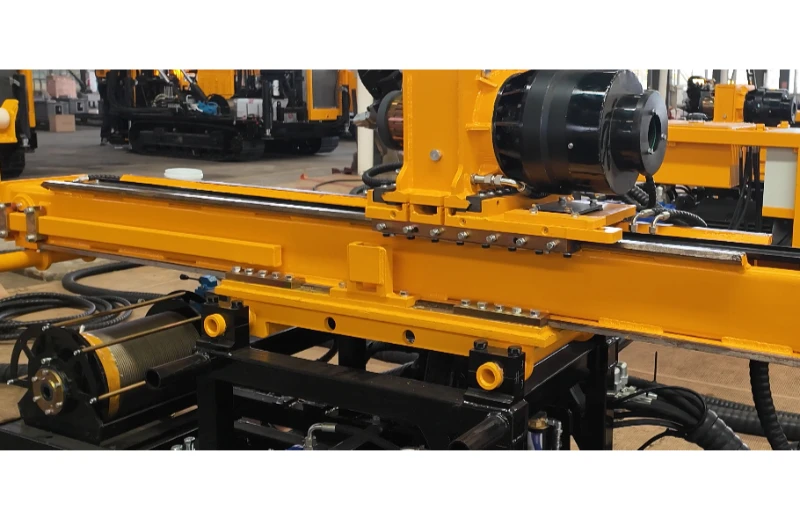

2. تجميع الصاري

إنه هيكل على شكل صندوق. توجد أسطوانة في الصندوق وسلسلة أمامية وسلسلة خلفية وعجلة سلسلة أمامية وعجلة سلسلة خلفية في الجانب. يتكون نظام نقل مضاعفة السرعة من الأسطوانة والسلاسل والعجلات المتسلسلة. هناك أدلة مسطحة على الصاري، وهناك مشبك مثبت في مقدمة الصاري. يمكن للأدلة أن تجعل حركة رأس الحفر مستقرة.

3. إطار الآلة

يتكون من ذراع متأرجح وقاعدة واحدة. إنه في إطار ثلاثي الزوايا الأكثر استقرارًا مع تركيب هيكل الأسطوانات الهيدروليكية المزدوجة. يتم التحكم في الذراع المتأرجح بواسطة أسطوانات هيدروليكية لحركته (بطريقة عمودية)، ويتم التحكم فيه وتشغيله يدويًا لحركته الأفقية، أي تحرير لوحات الضغط الأربعة (لا يسمح بإزالتها) وتثبيتها أو ضغطها بإحكام بعد ضبطها بشكل صحيح.

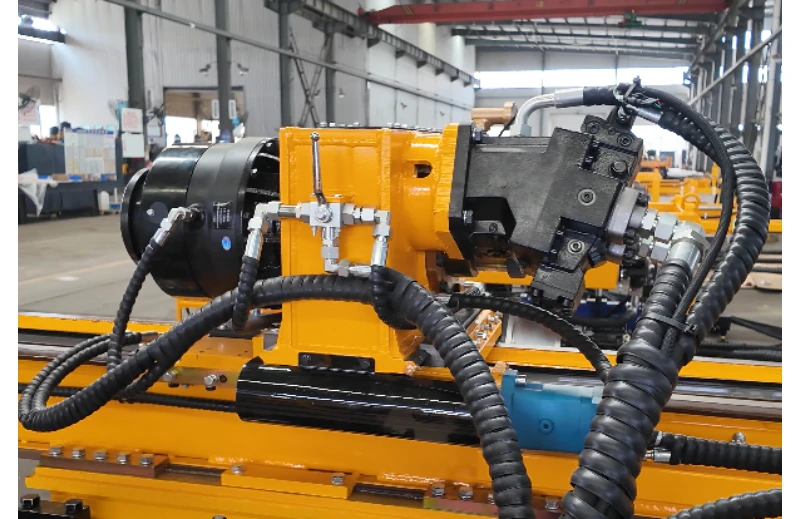

4. رأس الحفر

يتم تشغيلها بواسطة محركات هيدروليكية ويتم التحكم في سرعة دورانها هيدروليكيًا في هيكل القيادة الميكانيكي ذو النوبتين. إنه في وظيفة تعديل سرعة المحرك، ويعمل مع مشبك القدم لصنع قضبان الحفر وكسرها أو شدها. جهاز سرعة مثبت على قاعدة رأس الحفر لسهولة ضبط السرعة. يتم تشغيل تمديد أو تراجع شريط المكبس الأسطواني في الصاري بواسطة سلسلة لتحريكه للأمام أو للخلف لرأس الحفر.

9. كتلة التاج

هذا الجزء مخصص لجهاز توجيه الحبل للونش السلكي.

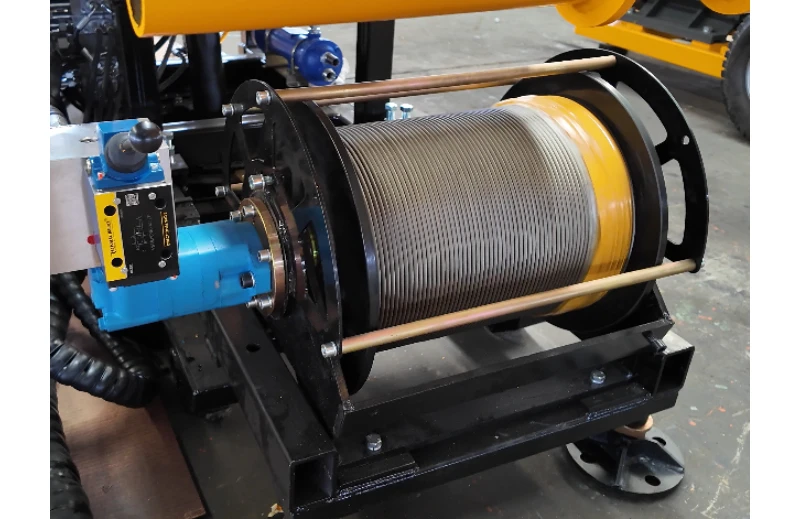

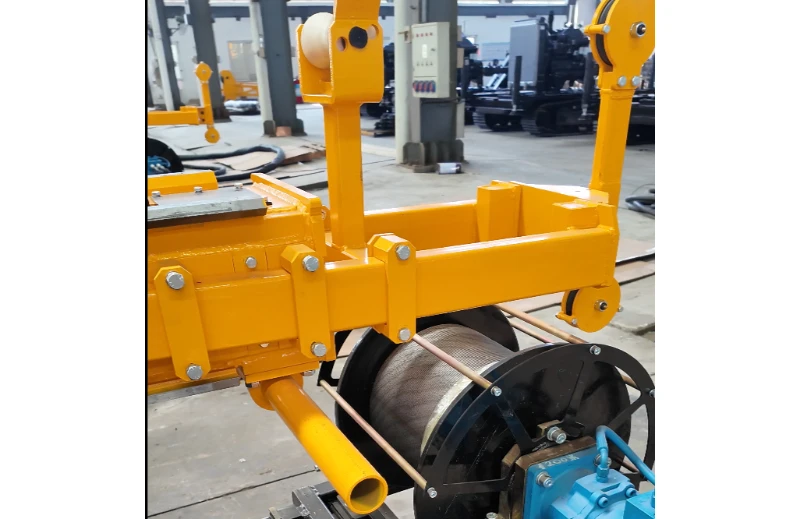

11. الونش السلكي

الونش السلكي مخصص لرفع مجموعة البرميل الأساسية في حفر الحفر.

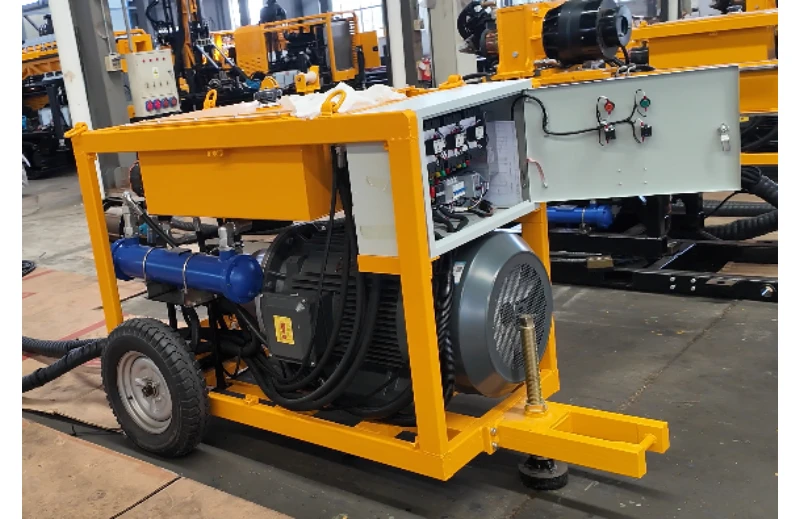

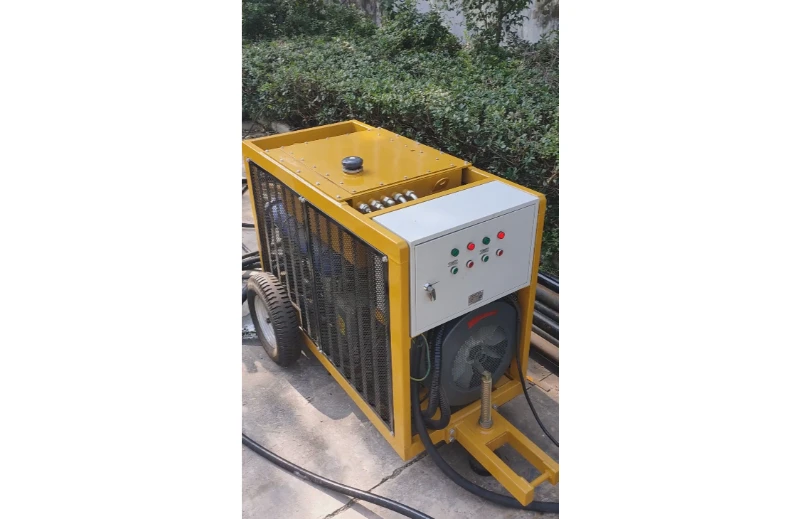

وحدة الطاقة

يرجى الرجوع إلى الرسم البياني التالي لقسم وحدة الطاقة. تتكون وحدة الطاقة من قسمين: 6. مجموعة وحدة الطاقة 7. مجموعة الطاقة

يرجى الرجوع إلى تعليمات وحدة الطاقة على النحو التالي:

6. تجميع وحدة الطاقة

يتكون من أربعة إطارات ورف إطاري مع تنظيم التوجيه، ويوجد خزان الزيت، وصندوق توزيع الطاقة، وجهاز تبريد المياه، ومجموعة الطاقة المثبتة في الجانب.

7. تجميع الطاقة

تتكون مجموعة الطاقة من مضخة هيدروليكية ثلاثية متصلة مباشرة، ومضخة أمامية، ومضخة وسطية، ومضخة خلفية. توفر المضخة الأمامية سائلًا هيدروليكيًا لمحرك رأس الحفر وجهازًا مساعدًا وجهاز ضبط سرعة المحرك لتوفير زيت الضغط لدوران المحرك ورفع الونش المساعد. توفر المضخة الوسطى زيت ضغط لأسطوانة التغذية من أجل تغذيتها السريعة، ومشبك القدم، والخلاط، وأسطوانة التأرجح، وأسطوانة حركة الصاري. توفر المضخة الخلفية زيت الضغط لأسطوانة التغذية من أجل عملية التغذية.

أجزاء أخرى

5. النظام الهيدروليكي؛6. لوحة التحكم؛ 10. مضخة الطين. 11. النظام الكهربائي الخ

تعليمات للأجزاء الأخرى:

5. النظام الهيدروليكي

اعتمدت العلامات التجارية الشهيرة للمكونات الهيدروليكية المصنوعة في الصين لتشكيل نظام تشغيل للتحكم في كل مكون هيدروليكي لعمله التشغيلي. في الوثائق، يتكون النظام الهيدروليكي من المخطط الهيدروليكي وترتيب خطوط الأنابيب.

من خلال اعتماد النظام الهيدروليكي المتقدم للتحكم النسبي الحساس للحمل في تصميم جهاز الحفر الهيدروليكي الكامل HYKD-5A، مع ردود الفعل من النظام الحساس للتحميل للنظام الهيدروليكي، يمكن تعديل إزاحة المضخة إلى أفضل حالة.

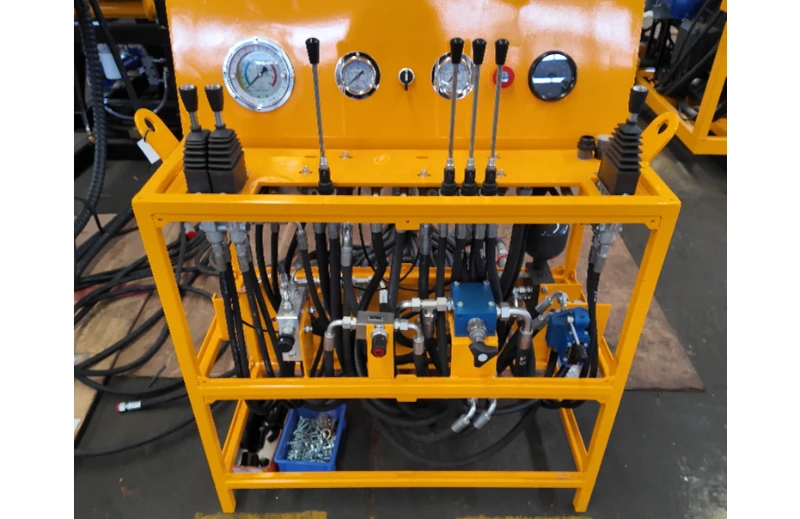

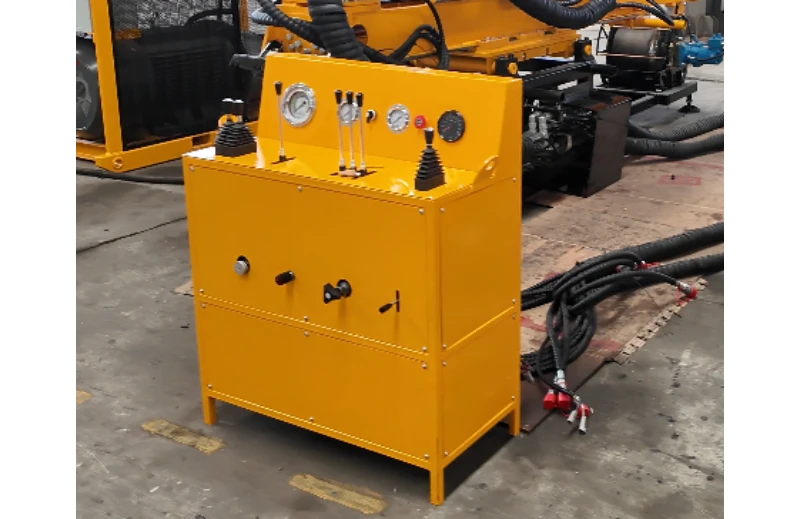

6. لوحة التحكم

يتكون من أداة تحديد الموقع، وجهاز الإشارة، وصمام التحكم الهيدروليكي، وصمام التحكم. يتم استخدامها لرصد ومراقبة النظام الهيدروليكي.

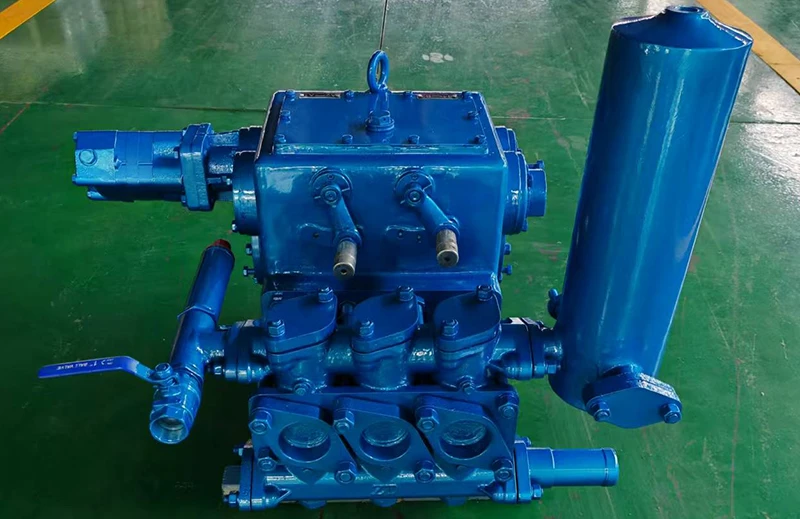

10. مضخة الطين

يتم تشغيل مضخة الطين BW-160 بواسطة محرك هيدروليكي. قسم مضخة الطين هو المعدات الطبيعية الرئيسية للحفارة.

منتجات ذات صلة

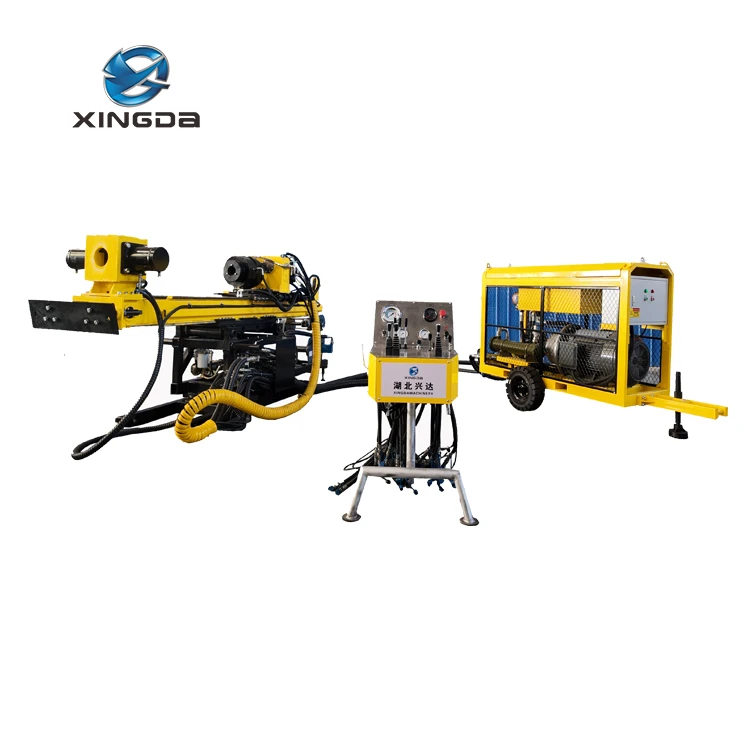

جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-8
