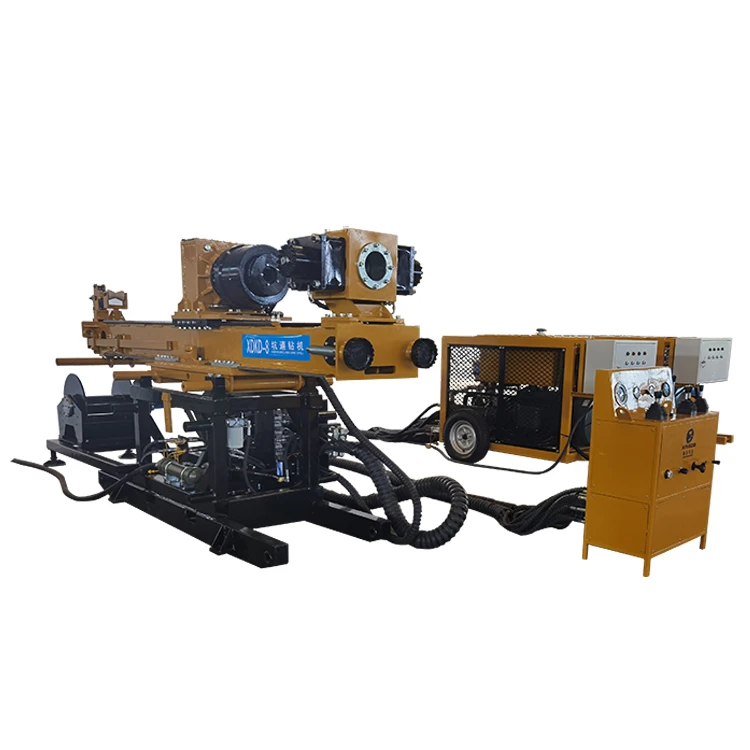

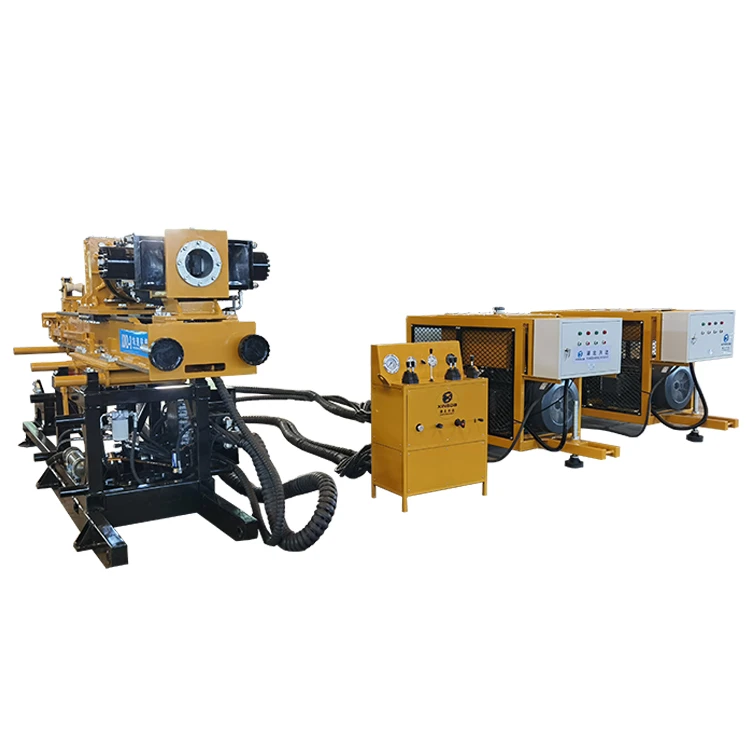

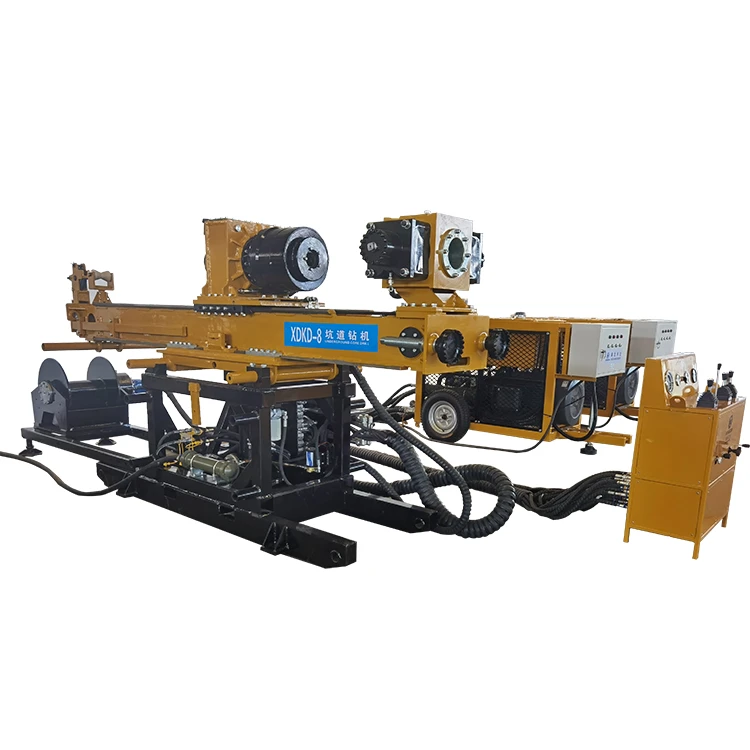

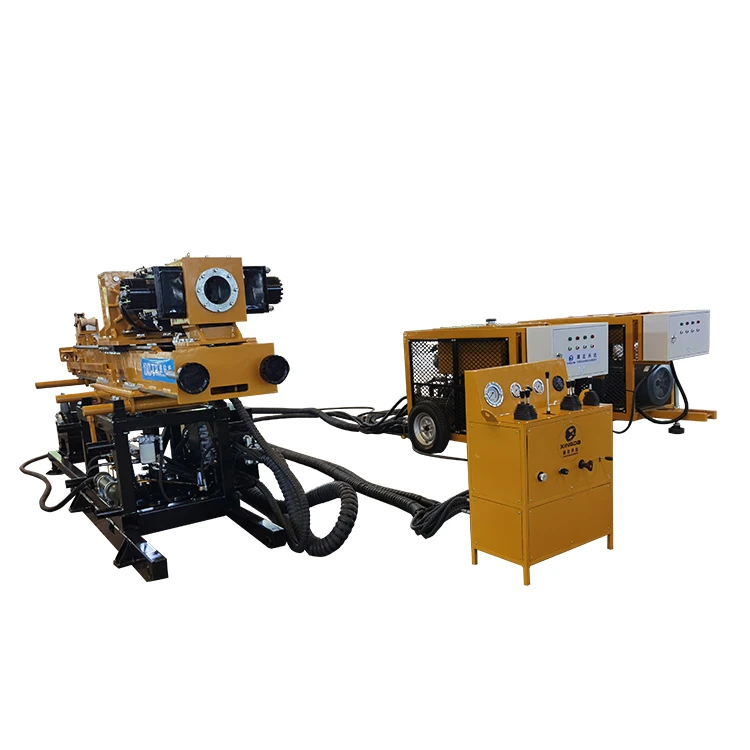

يتم استخدام جهاز الحفر تحت الأرض XDKD-8 بشكل رئيسي في مجالات الفحم والجيولوجيا والمعادن والهندسة. يتم استخدامه لحفر ضياء كبيرة. ثقب شفط الغاز في المناجم، والمعرض، وكذلك منجم الفحم، وثقب حقن الماء، والقطر الكبير. ثقب أفقي. يمكن أن تلبي ضياء كبيرة. الحفر الأسطوانة، والحفر كربيد التنغستن الصلب والحفر الإيقاعي الدوار.
| وزن | الآلة الرئيسية | 2900 كجم | |
| وزن | وحدة الطاقة | 1800 كجم | |
| وزن | خزانة التشغيل | 130 كجم | |
الميزات الرئيسية لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-8

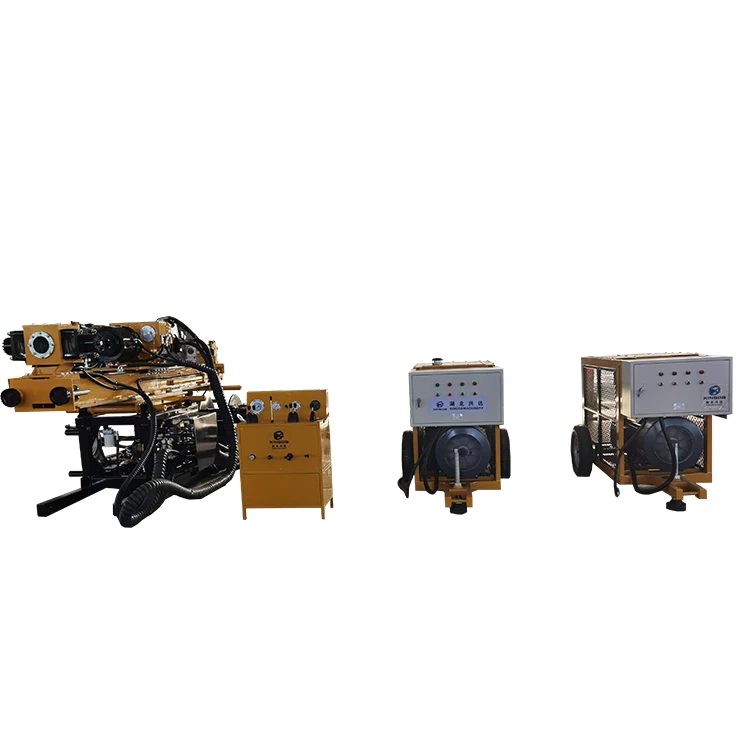

إنها منفصلة في الهيكل، صغيرة الحجم، خفيفة الوزن، مرنة في الحركة ومريحة في التشغيل.
يتم تشغيل المضخة الهيدروليكية بواسطة محرك كهربائي مقاوم للانفجار من خلال نظام التشغيل، ثم تقوم المضخة الهيدروليكية بفرض محرك هيدروليكي لجعل رأس الحفر يدور، وفي الوقت نفسه، يتم تحقيق حركة رأس الحفر بواسطة آلية السرعة المزدوجة لأسطوانة الزيت وسلسلة.
يمكن للظرف الهيدروليكي أن يفي بوظيفة الأغلال وحماية انقطاع التيار الكهربائي.
إن وظيفة الانزلاق والتمديد والسحب للصاري تجعل من السهل أن يلمس الجزء السفلي من الصاري الأرض أو المنصة، وبالتالي فإن جهاز الحفر سيكون أكثر استقرارًا.
يمكن للذراع المتأرجح والصاري القيام بحركة الرفع، مما يلبي طلب الحفر متعدد الزوايا.
نطاق سرعة دوران المغزل واسع وعزم الدوران كبير.

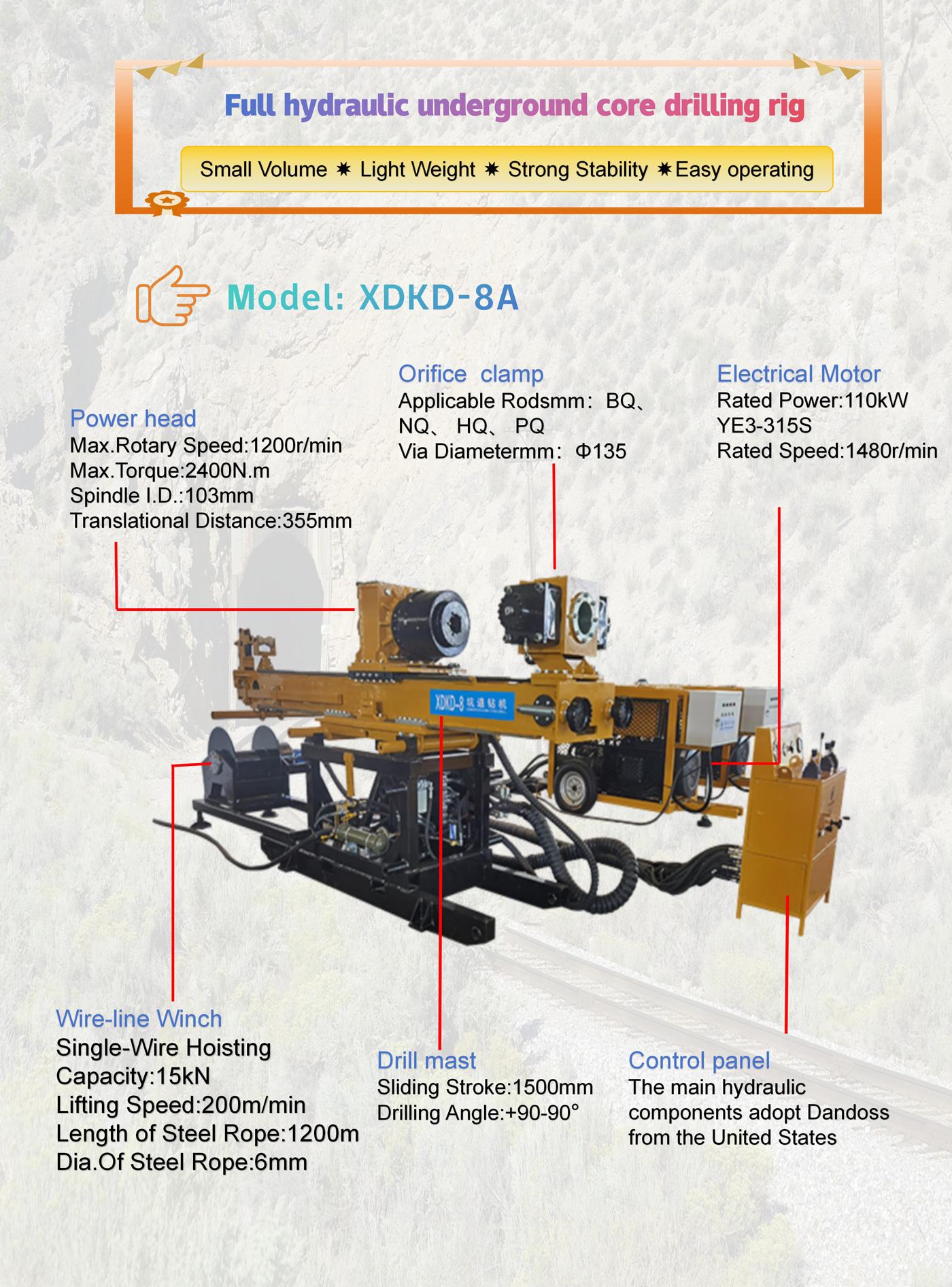

المعلمات التقنية الرئيسية
|
غرض |
وحدة |
XDKD-8 |
||
|
عمودي إلى الأسفل |
عمودي إلى الأعلى |
|||
|
قدرة الحفر |
بكيو |
م |
1600 |
1600 |
|
NQ |
1200 |
1200 |
||
|
المقر الرئيسي |
700 |
700 |
||
|
محرك كهربائي |
نموذج |
/ |
YE3-315S |
|
|
القوة المقدرة |
كيلوواط |
110 |
||
|
السرعة المقدرة |
ص / دقيقة |
1480 |
||
|
رأس الحفر |
السرعة القصوى |
ص / دقيقة |
2400 |
|
|
الحد الأقصى لعزم الدوران |
ن.م |
1200 |
||
|
نطاق السرعة |
ص / دقيقة |
395-1200 |
||
|
عزم الدوران المقابل |
ن.م |
2400-734 |
||
|
معرف المغزل |
مم |
103 |
||
|
المسافة الترجمية |
مم |
355 |
||
|
آلية التغذية |
السكتة الدماغية المغذية |
مم |
1800 |
|
|
قدرة الرفع القصوى |
كيلو نيوتن |
135 |
||
|
ماكس. قوة التغذية |
كيلو نيوتن |
135 |
||
|
سارية |
زاوية الحفر |
° |
-90~+90 |
|
|
السكتة الدماغية المنزلقة |
مم |
1500 |
||
|
ونش سلكي |
قدرة الرفع بسلك واحد |
كيلو نيوتن |
15 (الطبقة الأولى) |
|
|
سرعة الرفع |
م/دقيقة |
20 (الطبقة الأولى) |
||
|
طول الحبل الفولاذي |
م |
1200 |
||
|
ضياء حبل الصلب |
مم |
6 |
||
|
المشبك الفوهة |
قضبان قابلة للتطبيق |
/ |
بك، نق، المقر الرئيسي، PQ |
|
|
عبر القطر |
مم |
Φ135 |
||
|
الأبعاد الكلية (الطول*العرض*الارتفاع) |
الآلة الرئيسية |
مم |
3900*1200*1650 |
|
|
وحدة الطاقة |
مم |
2090*1140*1290 |
||
|
خزانة التشغيل |
مم |
860*400*1080 |
||
|
وزن |
الآلة الرئيسية |
كجم |
2900 |
|
|
وحدة الطاقة |
كجم |
1800 |
||
|
خزانة التشغيل |
كجم |
130 |
||
التقدم في تصميم التكنولوجيا، لا يمكننا تغيير إشعار المنتج الفعال لك، يرجى أن يغفر لي!
بناء
يتكون جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-8 من أربعة أقسام رئيسية مثل الآلة الرئيسية ووحدة الطاقة ولوحة التشغيل ومضخة الطين. تتكون الآلة الرئيسية من مشبك القدم، الصاري، رأس الحفر والإطار. بواسطة كل صمام تحكم، سيتم توفير الطاقة من خلال النظام الهيدروليكي لجميع الأقسام.

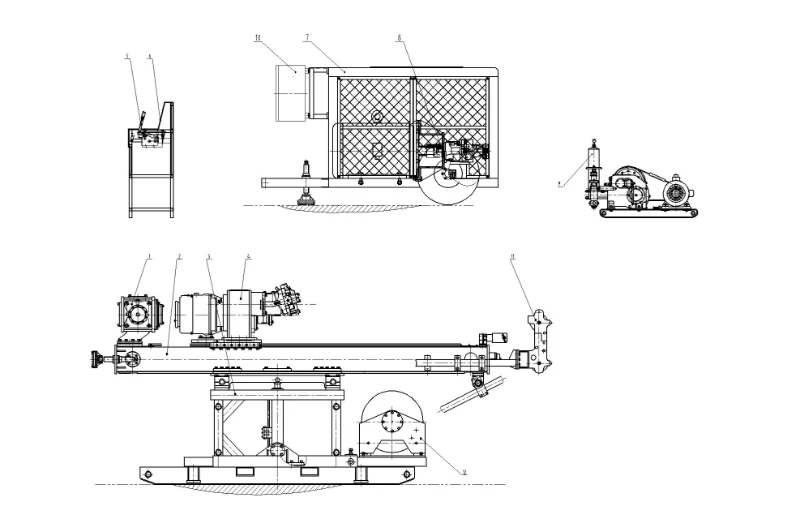

يرجى الرجوع إلى الرسم التخطيطي العام لجهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-5. يرجى الاطلاع على مكوناتها ووظائفها على النحو التالي:
01
الآلة الرئيسية
1. مشبك القدم، 2. مجموعة الصاري، 3. إطار الآلة، 4. رأس الحفر، 11. كتلة التاج، 12. ونش سلكي
أ. تعليمات الجهاز الرئيسي:

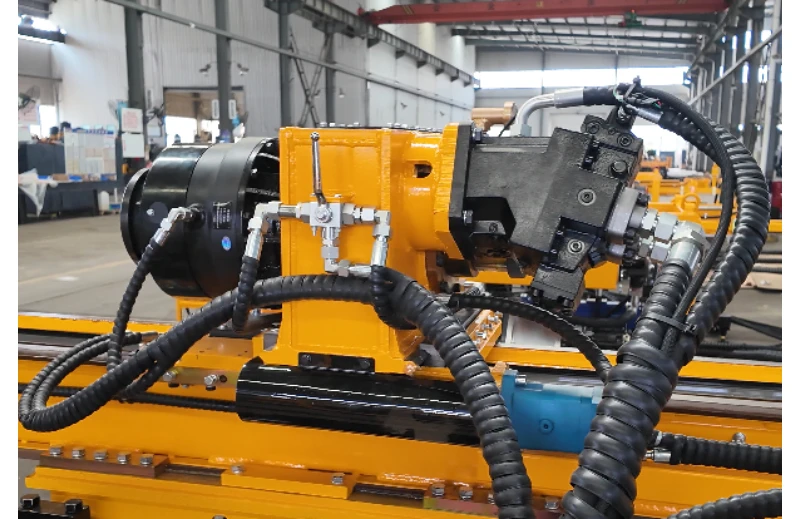

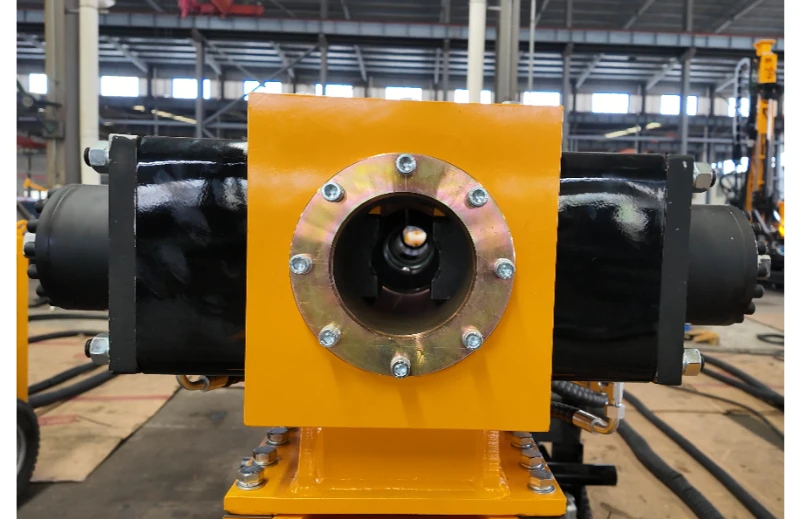

1. مشبك القدم
إنه موجود في هيكل التثبيت أو تحرير الظرف الهيدروليكي مع أسطوانتين تدفعان الغلاف المستدق. إنه في الوظيفة مثل: ① للعمل مع رأس الحفر، يمكن أن يحمل المشبك قضيبًا للتركيب والكسر. ② يوجد مركزي للتحكم في القضيب لضمان موثوقيته لضمان ثقب الحفر بشكل جيد.

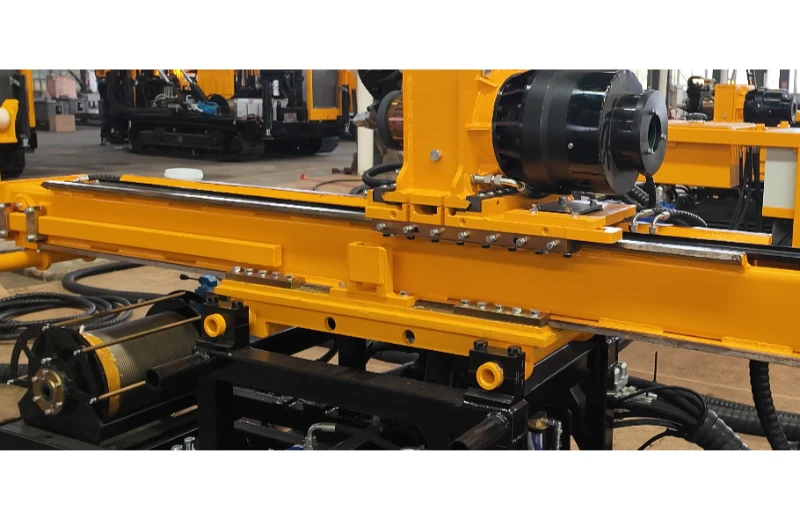

2. تجميع الصاري
إنه هيكل على شكل صندوق. توجد أسطوانة في الصندوق وسلسلة أمامية وسلسلة خلفية وعجلة سلسلة أمامية وعجلة سلسلة خلفية في الجانب. يتكون نظام نقل مضاعفة السرعة من الأسطوانة والسلاسل والعجلات المتسلسلة. هناك أدلة مسطحة على الصاري، وهناك مشبك مثبت في مقدمة الصاري. يمكن للأدلة أن تجعل حركة رأس الحفر مستقرة.

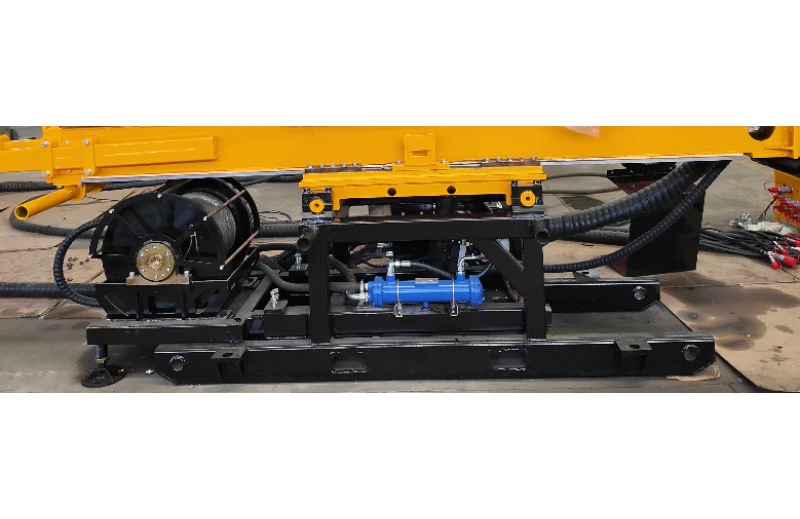

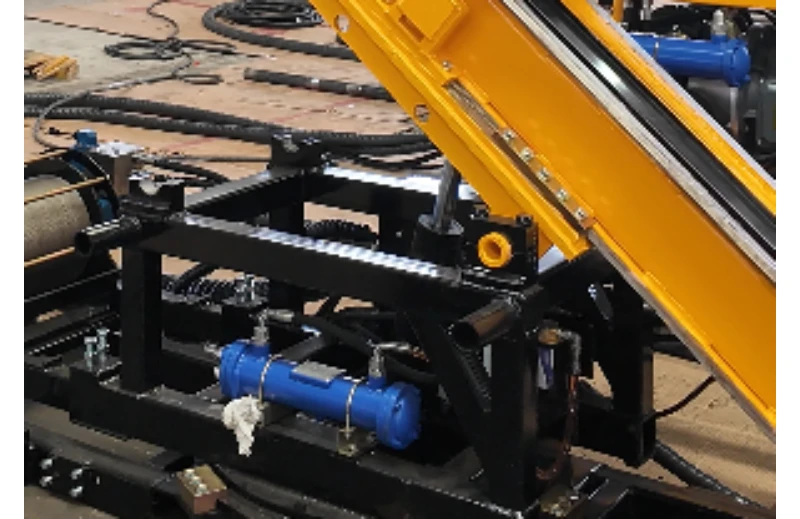

3. إطار الآلة
يتكون من ذراع متأرجح وقاعدة واحدة. إنه في إطار ثلاثي الزوايا الأكثر استقرارًا مع تركيب هيكل الأسطوانات الهيدروليكية المزدوجة. يتم التحكم في الذراع المتأرجح بواسطة أسطوانات هيدروليكية لحركته (بطريقة عمودية)، ويتم التحكم فيه وتشغيله يدويًا لحركته الأفقية، أي تحرير لوحات الضغط الأربعة (لا يسمح بإزالتها) وتثبيتها أو ضغطها بإحكام بعد ضبطها بشكل صحيح.
4. إطار الآلة
يتكون من ذراع متأرجح وقاعدة واحدة. إنه في إطار ثلاثي الزوايا الأكثر استقرارًا مع تركيب هيكل الأسطوانات الهيدروليكية المزدوجة. يتم التحكم في الذراع المتأرجح بواسطة أسطوانات هيدروليكية لحركته (بطريقة عمودية)، ويتم التحكم فيه وتشغيله يدويًا لحركته الأفقية، أي تحرير لوحات الضغط الأربعة (لا يسمح بإزالتها) وتثبيتها أو ضغطها بإحكام بعد ضبطها بشكل صحيح.

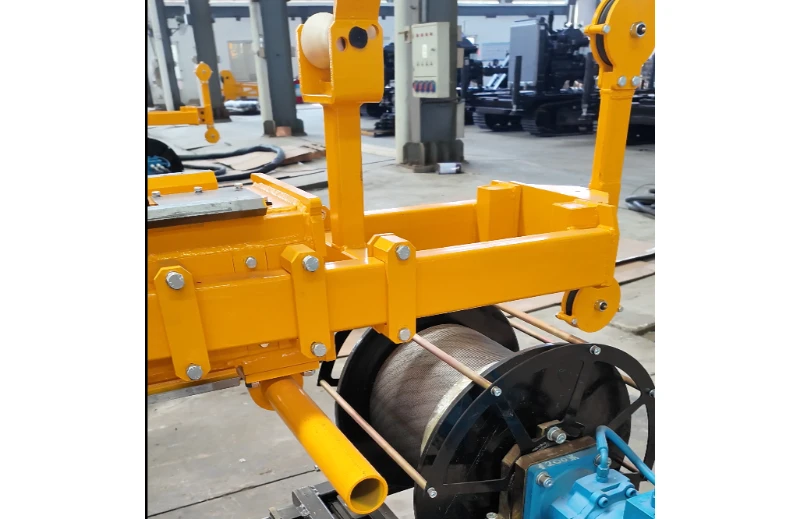

11. كتلة التاج
هذا الجزء مخصص لجهاز توجيه الحبل للونش السلكي.

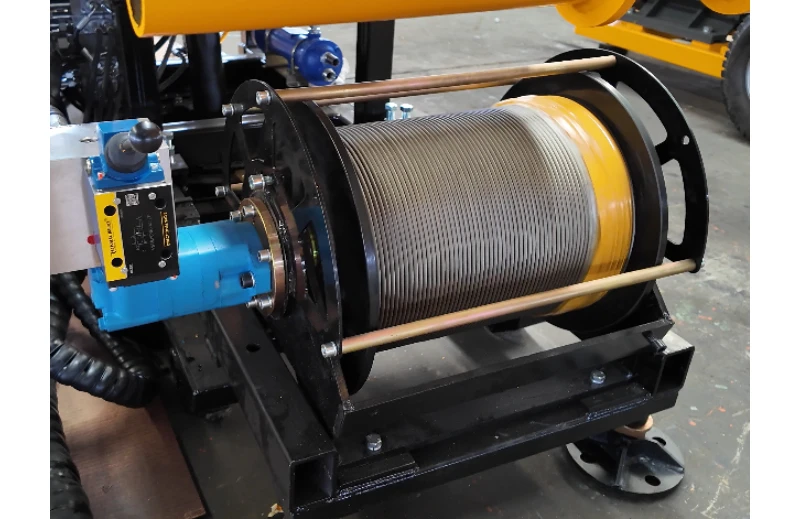

12. الونش السلكي
الونش السلكي مخصص لرفع مجموعة البرميل الأساسية في حفر الحفر.
02

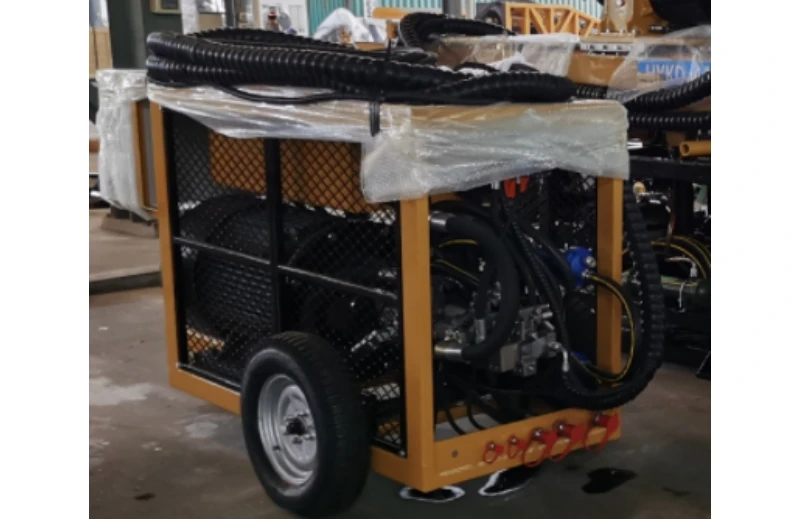

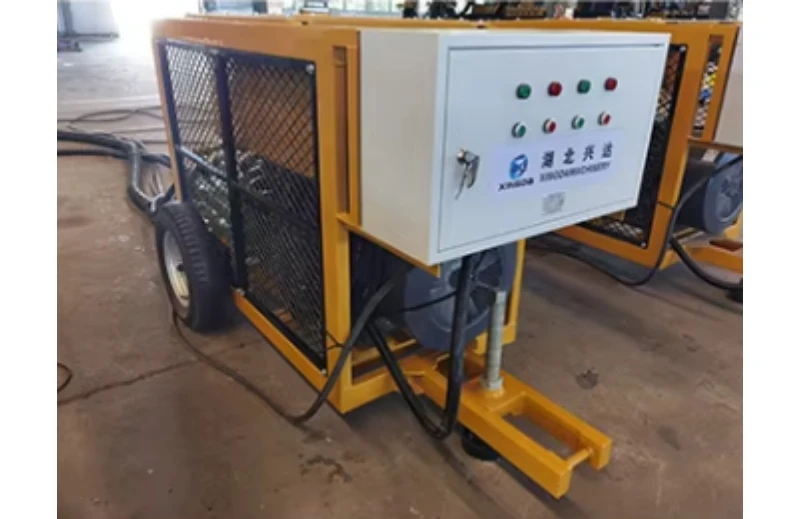

وحدة الطاقة

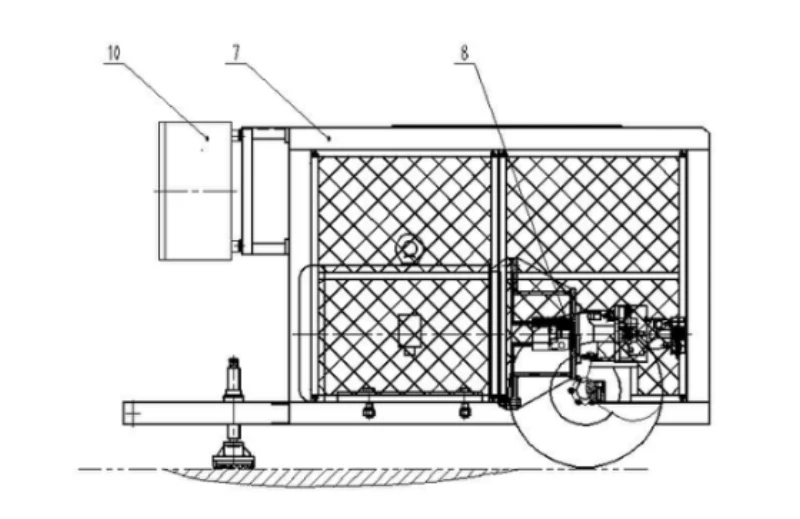

يرجى الرجوع إلى الرسم البياني التالي لقسم وحدة الطاقة. تتكون وحدة الطاقة من قسمين: 6. مجموعة وحدة الطاقة 7. مجموعة الطاقة
يرجى الرجوع إلى تعليمات وحدة الطاقة على النحو التالي:
7. تجميع وحدة الطاقة
يتكون من أربعة إطارات ورف إطاري مع تنظيم التوجيه، ويوجد خزان الزيت، وصندوق توزيع الطاقة، وجهاز تبريد المياه، ومجموعة الطاقة المثبتة في الجانب.
8. تجميع الطاقة
تتكون مجموعة الطاقة من مضخة هيدروليكية ثلاثية متصلة مباشرة، ومضخة أمامية، ومضخة وسطية، ومضخة خلفية. توفر المضخة الأمامية سائلًا هيدروليكيًا لمحرك رأس الحفر وجهاز مساعد وجهاز تعديل سرعة المحرك لتوفير زيت الضغط لدوران المحرك ورفع الونش المساعد. توفر المضخة الوسطى زيت ضغط لأسطوانة التغذية من أجل تغذيتها السريعة، ومشبك القدم، والخلاط، وأسطوانة التأرجح، وأسطوانة حركة الصاري. توفر المضخة الخلفية زيت الضغط لأسطوانة التغذية من أجل عملية التغذية.
03
أجزاء أخرى
5. النظام الهيدروليكي؛ 6. لوحة التحكم؛ 9. مضخة الطين. 10. النظام الكهربائي الخ.
تعليمات للأجزاء الأخرى:
5. النظام الهيدروليكي
اعتمدت العلامات التجارية الشهيرة للمكونات الهيدروليكية المصنوعة في الصين لتشكيل نظام تشغيل للتحكم في كل مكون هيدروليكي لعمله التشغيلي. في الوثائق، يتكون النظام الهيدروليكي من المخطط الهيدروليكي وترتيب خطوط الأنابيب.
من خلال اعتماد النظام الهيدروليكي المتقدم للتحكم النسبي الحساس للحمل في تصميم جهاز الحفر الهيدروليكي الكامل تحت الأرض XDKD-8، مع ردود الفعل من النظام الحساس للتحميل للنظام الهيدروليكي، يمكن تعديل إزاحة المضخة إلى أفضل حالة.

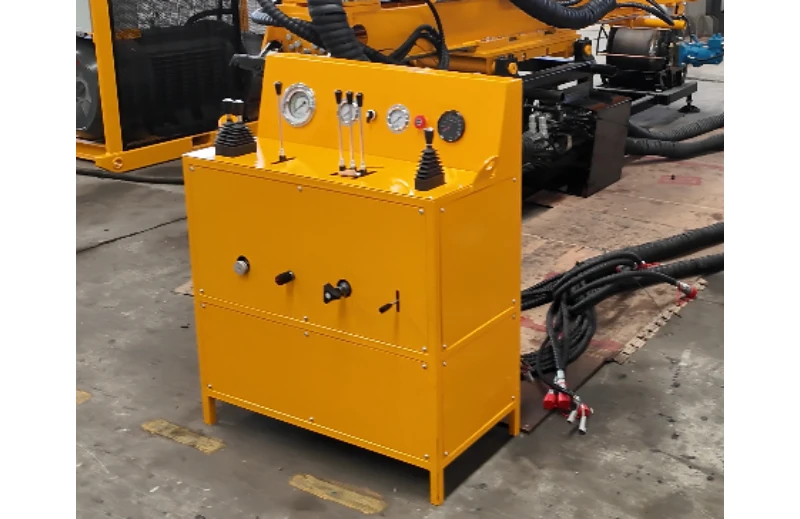

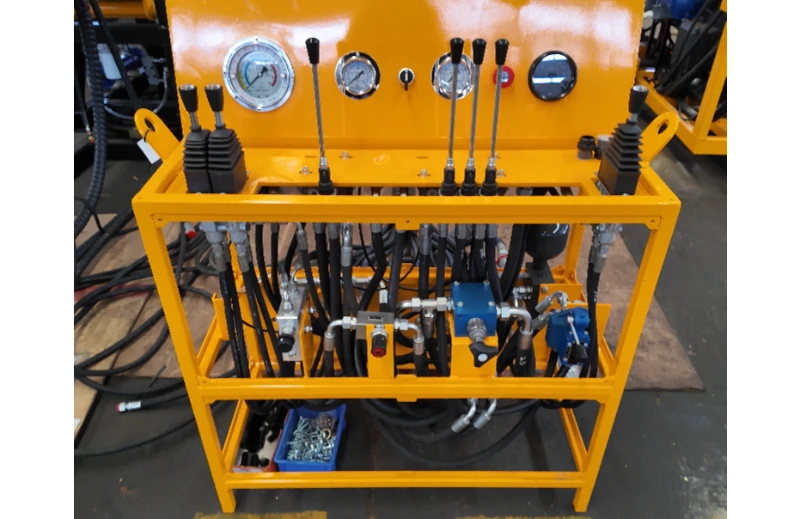

6. لوحة التحكم
يتكون من أداة تحديد الموقع، وجهاز الإشارة، وصمام التحكم الهيدروليكي، وصمام التحكم. يتم استخدامها لرصد ومراقبة النظام الهيدروليكي.

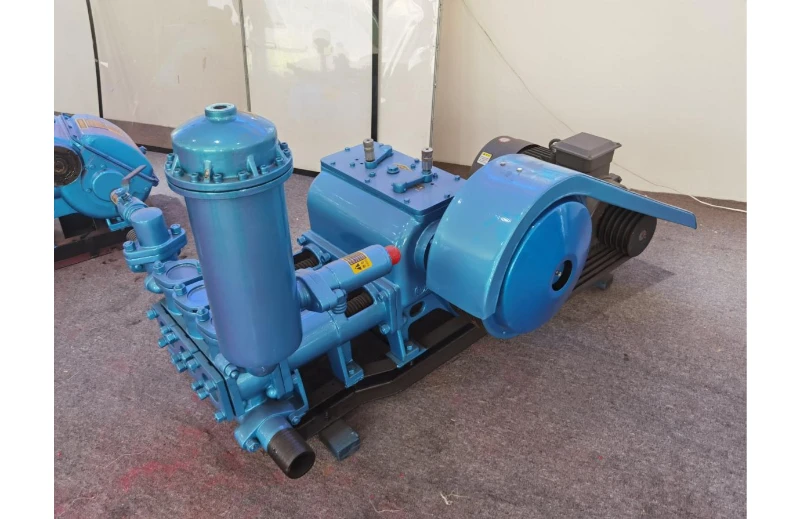

9. مضخة الطين
يتم تشغيل مضخة الطين BW-250 بواسطة محرك هيدروليكي. يعتبر قسم مضخة الطين هو المعدات الطبيعية الرئيسية للجهاز.
